TV-16车床主轴机械结构三维设计

　　在普通车床的核心传动链中，主轴是直接决定工件装夹稳定性、回转精度与切削负载能力的核心零件，本次呈现的TV-16车床主轴结构，完全匹配小型台式车床的传动布局与加工工况需求，可直接用于设备维修测绘、同规格机型改型设计的结构参考。从实际应用场景来看，这类主轴多用于小型加工车间、教学实训场景的TV-16系列卧式车床，承担装夹卡盘、传递主运动扭矩的核心作用，日常加工场景覆盖小型轴类零件的车削外圆、端面、内孔、挑扣等工序，可承受常规碳钢、有色金属工件的连续切削负载，适配最高转速区间内的平稳回转需求。从功能特性上看，该主轴为空心阶梯轴结构，内孔可穿过长棒料完成送料加工，也可通过内锥面安装顶尖完成轴类零件的顶持装夹；轴身分布的多段阶梯轴颈，分别对应前轴承组、后轴承组、传动齿轮安装位、卡盘连接法兰位的装配需求，轴身开设的键槽用于和传动正齿轮实现周向固定，传递主电机经变速机构传来的扭矩，本次模型未纳入配套正齿轮结构，仅保留主轴本体的完整装配特征。

　　从设计思路层面拆解，这类主轴的阶梯轴径变化完全遵循装配工艺与受力分布逻辑：靠近卡盘端的轴颈直径最大，用于安装高负载能力的前支撑轴承，抵消切削过程中产生的径向切削力与轴向进给力，越靠近主轴尾端轴颈直径逐步收窄，在保证整体刚性的前提下降低主轴自重，减少回转过程中的不平衡量；轴身的退刀槽、密封槽位置完全对应轴承安装、密封圈装配的工艺需求，避免装配过程中出现干涉，同时保证轴承内圈的轴向定位精度；前端的法兰连接端面设置有均匀分布的螺栓孔位，用于和三爪卡盘、四爪卡盘的连接盘实现刚性固定，端面的定位止口可保证卡盘与主轴的同轴度，控制装夹后的工件跳动误差在允许范围内。

　　从安装边界与尺寸配合来看，该主轴的各段轴颈公差需与对应轴承的内圈公差实现过渡配合，轴承安装位的轴颈表面粗糙度需达到磨削加工要求，降低轴承装配后的磨损速率；主轴前端的内锥面采用标准莫氏锥度，可适配对应规格的顶尖、钻夹头接杆等工装，锥面的接触精度需达到涂色法检验的接触面积要求，保证顶尖装夹后的刚性与同轴度；轴身键槽的宽度、深度与长度尺寸，完全匹配配套传动齿轮的轮毂键槽尺寸，可实现扭矩的平稳传递，避免重载切削时出现键连接压溃失效的问题；主轴整体的轴向定位通过前后轴承的锁紧螺母实现，装配时可通过调整螺母的锁紧力控制轴承预紧量，兼顾回转精度与轴承使用寿命。

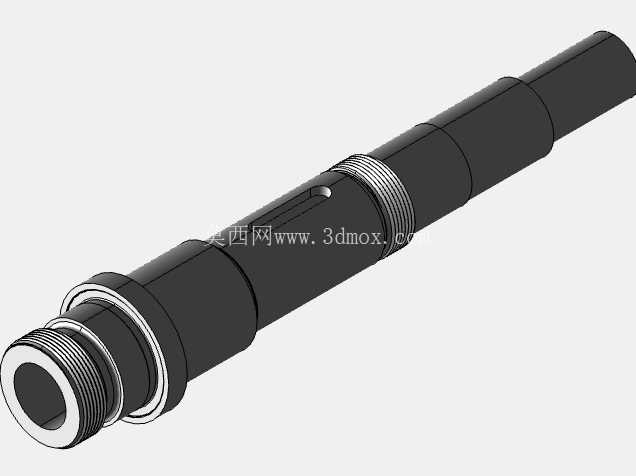

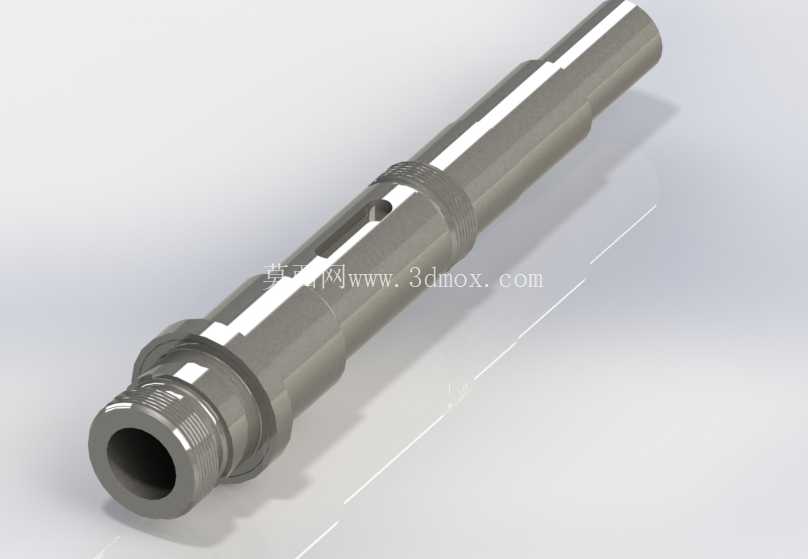

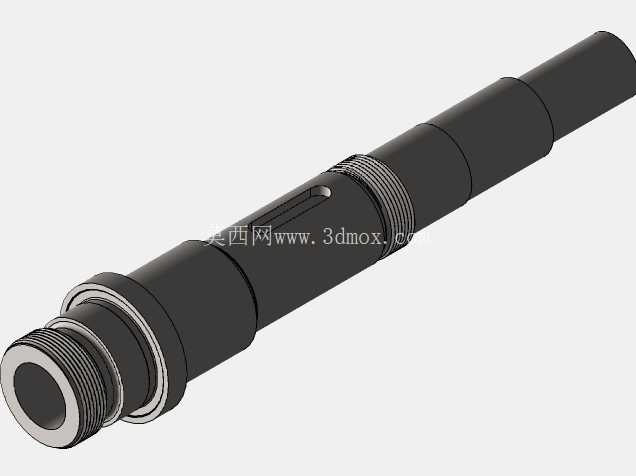

　　在实际建模过程中，该结构完整还原了主轴上的所有工艺特征，包括轴肩过渡圆角、螺纹退刀槽、密封环槽、键槽、端面连接孔、内锥孔等细节，未对工艺特征做简化处理，可直接用于生成工程图、开展有限元受力分析，或是作为主轴维修时的测绘参照，帮助设计人员快速核对各段装配尺寸的匹配关系，减少改型设计时的尺寸核对工作量。这类主轴的刚性直接决定车床的切削稳定性，设计时轴径的阶梯变化比例、各支撑点的跨距设置都经过受力校核，可保证在最大切削负载下主轴的挠曲变形量控制在精度允许范围内，避免加工时出现振纹、让刀等问题，保证工件的加工尺寸精度与表面质量。
