20W双螺栓安装式LED泛光灯结构设计

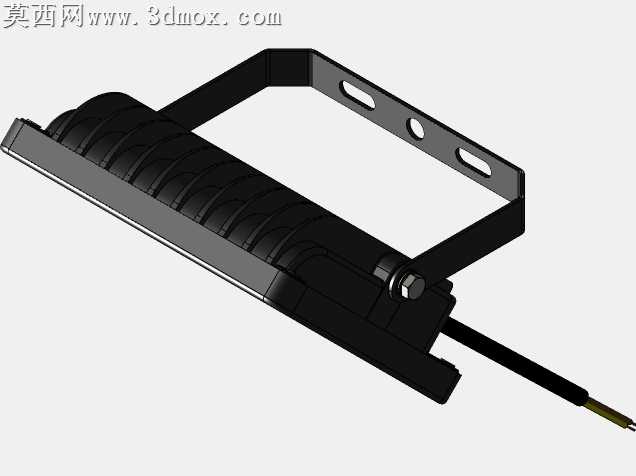

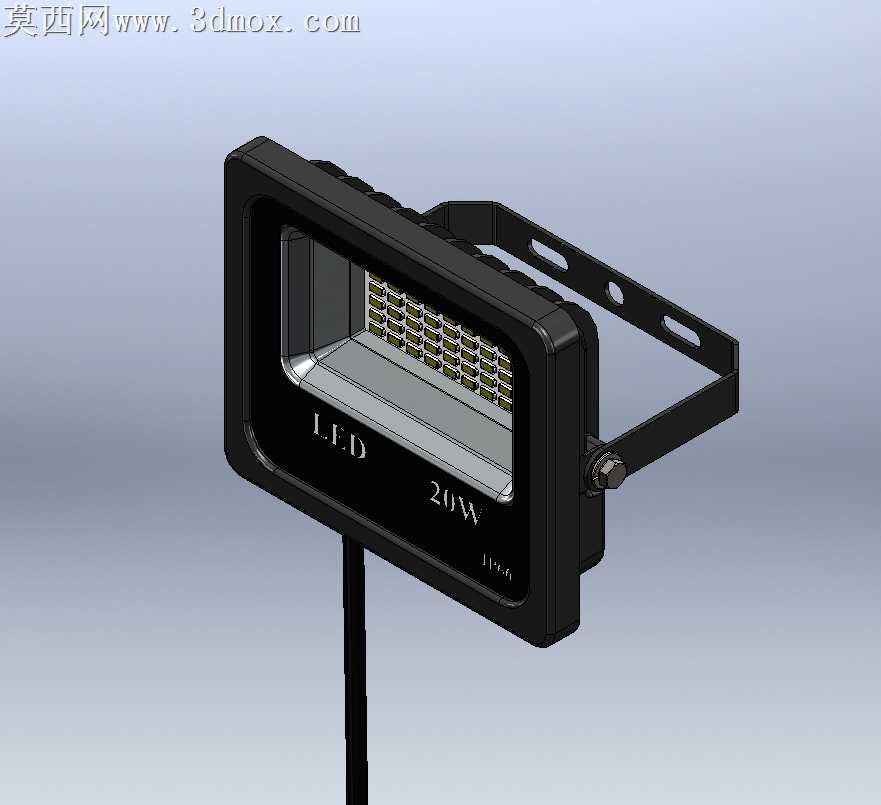

本作品为20W功率规格的LED泛光灯三维建模成果，建模过程严格遵循工业照明产品的实际生产尺寸逻辑，完整还原了产品的全部装配结构。建模阶段首先搭建产品的整体尺寸框架，确定灯体主体、安装支架、出线结构的比例关系，灯体外壳采用一体化压铸铝结构的建模逻辑，外壳表面的散热筋条按照实际散热需求排布，每一条筋条的厚度、间距、高度都经过尺寸校验，既保证散热面积符合20W LED光源的工作散热要求，也兼顾外壳的结构强度与外观整洁度。灯体正面的透光面板采用嵌入式安装结构建模，面板与外壳之间预留了密封胶圈的安装槽位，匹配户外使用的防水防尘设计要求；光源腔内部的LED灯珠阵列按照1800lm光通量的排布规则建模，每颗灯珠的焊盘位置、排列间距都符合常规LED模组的生产规范，灯珠前方的BRIIWAX反射器采用曲面建模完成，反射曲面的弧度经过反复调整，能够精准匹配6000-6500K色温光源的出光角度，实现泛光照明所需的宽幅均匀配光效果，减少光线浪费与局部眩光问题。灯体侧面的双螺栓安装结构与U型安装支架做了完整的装配约束建模，支架上的调节腰孔尺寸、螺栓连接位的铰接结构都完全还原真实结构，能够实现照射角度的灵活调整与锁紧固定，支架的弯折弧度、板材厚度都按照承重要求设定，保证长期户外使用的结构稳定性。出线部位的防水接头结构也做了精细化建模，接头的螺纹结构、密封垫圈位置都清晰呈现，匹配户外布线的防水要求。材质渲染阶段，灯体外壳赋予黑色哑光磨砂喷塑材质，还原压铸铝灯具的表面质感；反射器赋予高反光金属材质，模拟全氟铝石反射层的高反射率特性；透光面板赋予高透钢化玻璃材质，调整适当的折射与反射参数还原玻璃的通透质感；安装支架赋予黑色喷塑金属材质，螺栓等标准件赋予镀锌金属材质，出线线缆赋予黑色橡胶材质，所有材质参数都经过反复调试，渲染效果贴近真实产品的视觉表现。整个建模过程采用自顶向下的设计思路，先确定整体装配关系再拆分单个零件，所有零件之间的配合间隙、安装公差都按照实际生产的装配要求设定，既保证模型的视觉还原度，也具备实际生产参考价值，可用于产品结构验证、外观展示、装配工艺梳理等场景。
