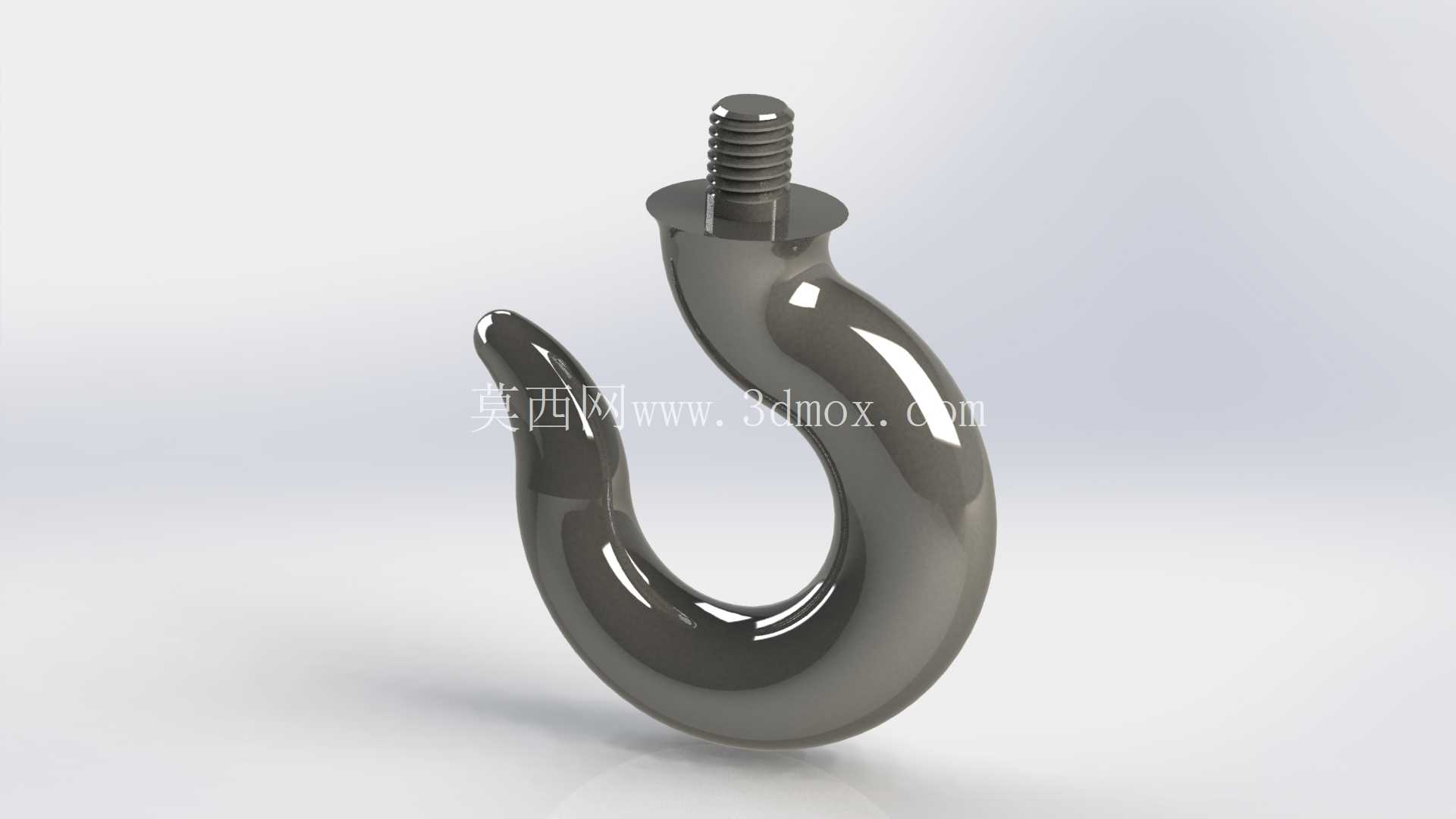

带螺纹安装座起重吊装弯钩结构

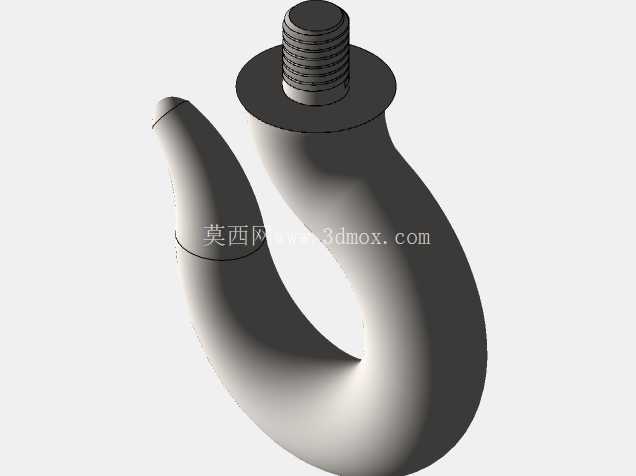

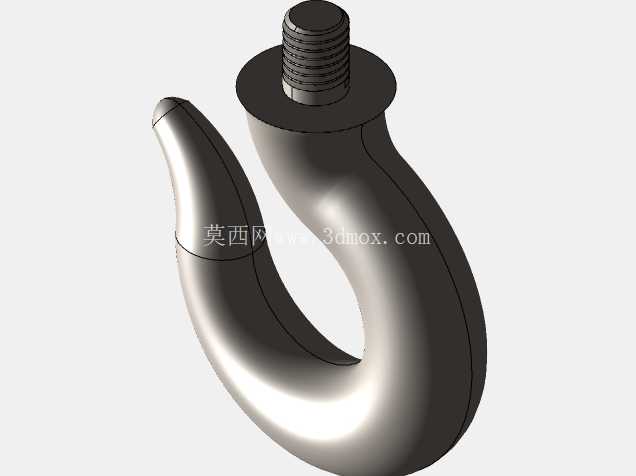

　　这类带螺纹安装座的弯钩，是起重吊装、物料转运场景里极为常见的受力构件，日常在车间行吊配套吊具、轻型起重设备末端挂载、工装夹具吊挂点位、仓储物流货物吊运环节都能见到它的身影，核心作用是作为吊点与被吊物之间的连接承载结构，传递起吊过程中的竖向拉力，同时依靠弯钩的防脱形态避免挂载的索具、吊环意外滑脱。从结构设计逻辑来看，上端的外螺纹段是核心安装接口，配套对应规格的螺母即可完成与吊具横梁、设备挂载座的刚性连接，螺纹段下方的圆形凸台是安装定位面，装配时该端面与安装基体表面完全贴合，既可以分散螺纹根部的集中应力，也能限制弯钩拧入深度，保证安装后钩体朝向符合吊装作业的受力方向，避免钩体受侧向弯矩导致螺纹断裂。

　　钩身部分采用平滑的大曲率弧面过渡，没有尖锐的棱角突变，一方面是为了让挂载的钢丝绳、吊装带接触面受力更均匀，减少索具局部应力集中造成的磨损，另一方面弧面结构能让拉力沿着钩身平滑传递，避免直角拐点处的应力集中引发结构失效。钩尖部分做了向内收的圆弧处理，没有突出的锐边，既可以防止作业过程中剐蹭操作人员或货物表面，也能引导索具滑入钩腔内部，避免挂载时索具卡在钩尖位置。

　　从安装边界来看，上端螺纹段的长度需要匹配安装基体的厚度，预留足够的螺纹啮合长度来保证连接强度，通常螺纹啮合长度不小于螺纹公称直径的1.5倍，才能满足额定载荷下的抗拉要求；钩体的开口尺寸需要适配常用的吊环、钢丝绳套的规格，开口过小会导致索具无法顺利挂入，开口过大则容易在吊装晃动时出现索具脱钩的风险。设计时需要重点关注几个受力薄弱位置：首先是螺纹与凸台连接的根部位置，这里是整个构件拉力传递的第一个截面，起吊时所有载荷都要通过这个截面传递到上端螺纹，建模时需要在根部做足够半径的圆角过渡，不能直接做直角衔接，避免应力集中导致根部断裂；其次是钩身曲率最大的弯弧段，这里是受拉弯组合载荷的核心区域，截面尺寸需要根据额定起重量核算，保证在1.25倍动载试验载荷下不会出现塑性变形；最后是钩尖位置，虽然不是主要承载截面，但需要保证足够的刚度，避免受到侧向碰撞时出现变形，导致钩腔开口变大引发脱钩。

　　实际应用中，这类弯钩通常搭配防脱卡簧使用，不过这个模型仅呈现了弯钩本体结构，安装时需要在钩尖与钩身之间加装弹簧式防脱挡板，进一步提升吊装作业的安全性。建模过程中，钩身的曲面过渡需要保证曲率连续，不能出现曲面褶皱或者曲率突变，否则后续做有限元应力分析时会在突变位置出现虚假应力集中点，影响结构强度校核的准确性；螺纹部分如果是用于装配仿真，可以采用简化的装饰螺纹线，如果是用于加工出图，则需要绘制精确的螺纹牙型，保证加工参数的准确性。这类构件的材质通常选用高强度合金钢，经过调质处理后获得足够的强度与韧性，表面做发黑或者镀锌处理来提升防锈能力，适应车间、仓储等不同作业环境的使用需求。在做三维装配时，需要注意弯钩安装后钩腔的朝向要与起吊拉力方向保持一致，避免钩体承受额外的扭转力矩，同时要校核安装位置的周边空间，保证索具挂入后不会与周边的设备结构发生干涉，预留足够的操作空间方便作业人员挂取索具。
