双轮槽皮带轮与传动皮带组合结构

　　这套带传动组合结构，核心由两个不同直径的带轮与配套环形传动带构成，是机械传动系统里极为常见的动力传递单元，广泛适配中小功率的动力传输场景，从小型农用取水装置、轻工输送设备，到普通机床的辅助进给机构、民用机械的动力接驳环节，都能见到这类结构的实际应用。从功能逻辑上看，这套结构可实现定传动比的旋转运动传递，也可根据实际安装需求调整中心距，适配不同的空间布局要求，当作为惰轮使用时，还能起到张紧皮带、改变传动方向的作用，和传统从井中取水的辘轳传动逻辑同源，都是依托挠性件与刚性轮的摩擦力实现运动与动力的接驳。

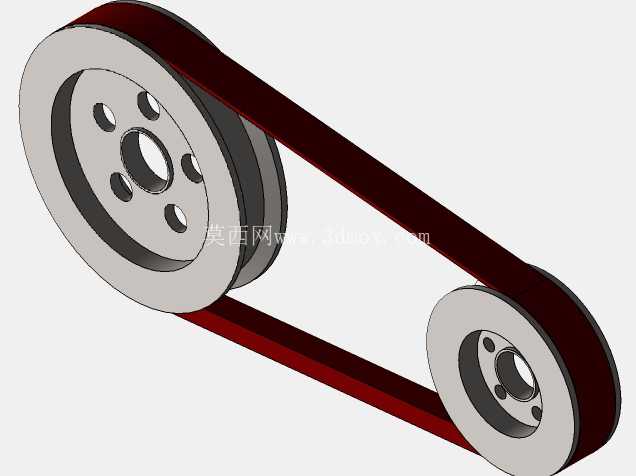

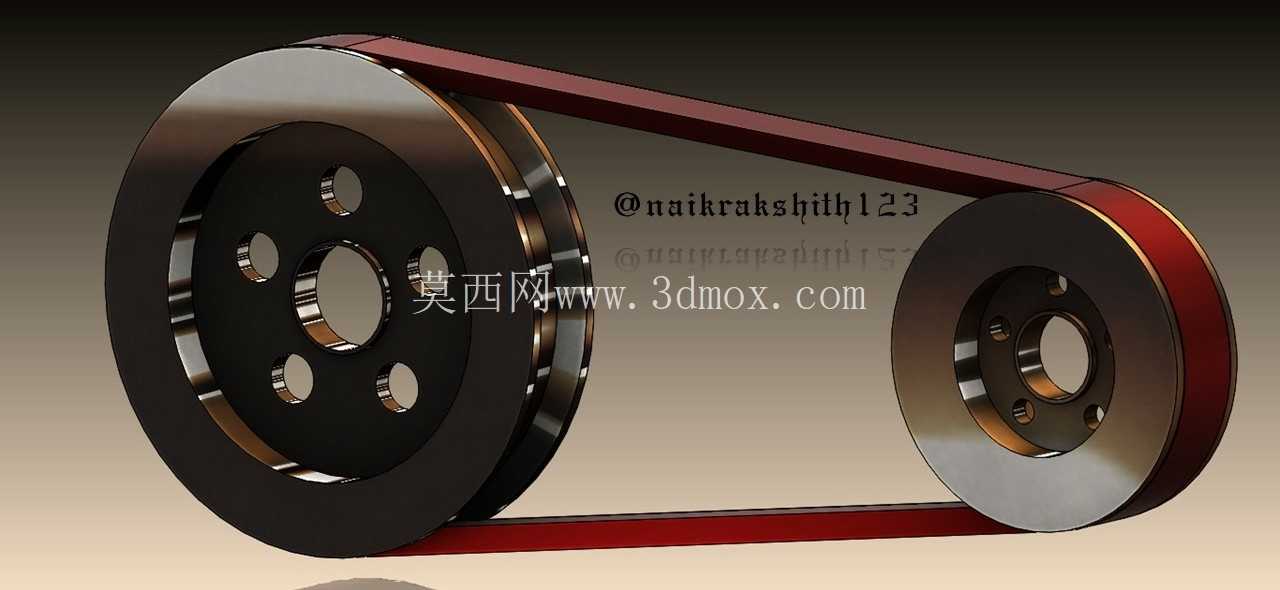

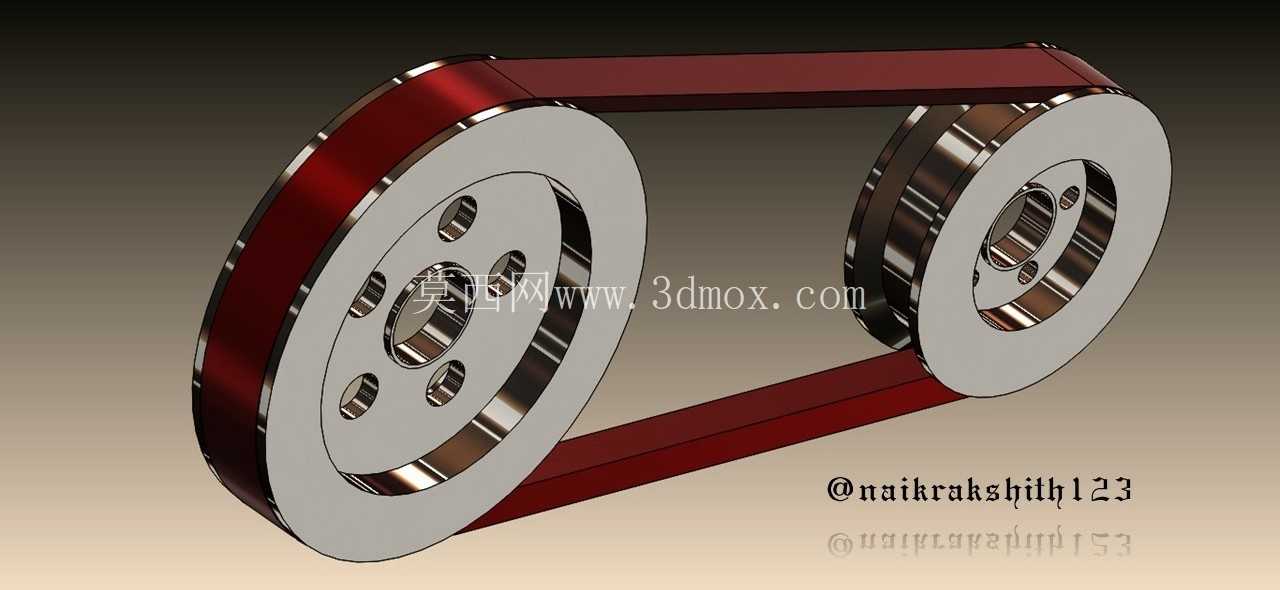

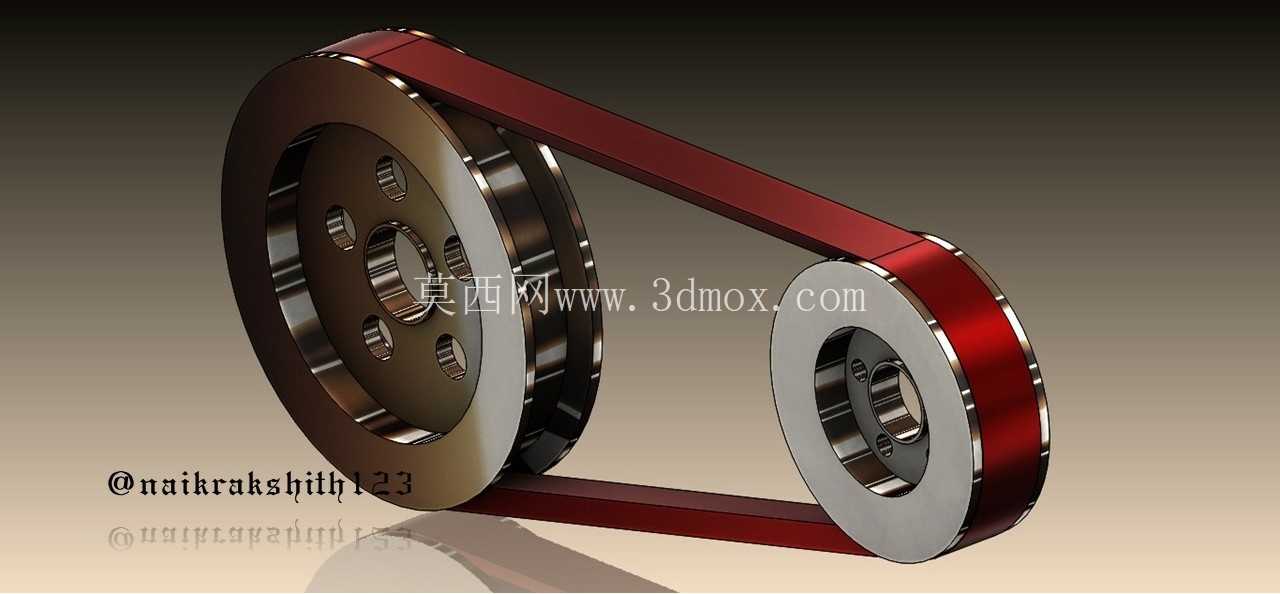

　　设计层面上，两个带轮均采用轮槽与轮辐一体式结构，大直径带轮设置了多组减重孔，在保证轮体结构强度、满足轮槽与皮带接触面积要求的前提下，尽可能降低轮体自身转动惯量，减少动力传输过程中的无效能耗；小直径带轮则做了加厚轮毂设计，适配与传动轴的配合安装，轮毂内孔预留了键槽安装位，可通过平键实现与轴的周向固定，避免传动过程中出现轮轴相对滑动。轮槽的截面角度经过匹配计算，刚好适配配套V型皮带的楔角，保证皮带嵌入轮槽后有足够的接触摩擦力，同时减少皮带运行过程中的侧向磨损，皮带采用环形闭合结构，带体厚度均匀，运行过程中可保持稳定的张紧力，避免出现跳齿、打滑的问题。

　　安装边界方面，这套结构的轴向尺寸紧凑，两个带轮的安装端面均做了凸台定位设计，安装时可依托凸台与设备安装板的定位面贴合，保证两个带轮的轮槽处于同一平面，避免皮带运行过程中出现偏磨、脱槽的故障；径向尺寸上，大带轮的最大回转直径预留了足够的安全间隙，安装时与周边结构件的距离不小于带轮直径的十分之一，即可避免运行过程中出现结构干涉。实际应用中，这类带传动结构具备缓冲吸振的特性，相比齿轮传动，运行噪音更低，且在出现过载情况时，皮带会在轮槽内发生打滑，可对后端的动力输入端与执行端起到过载保护作用，避免核心动力部件因过载出现损坏。

　　结构细节上，带轮的轮缘位置做了倒角处理，避免皮带安装与运行过程中被锐边割伤，延长皮带的使用寿命；轮毂上的安装孔公差按照过渡配合设计，既可以保证与轴的同轴度要求，也便于后期的拆装维护。在进行三维建模时，轮槽的曲面轮廓、减重孔的分布位置、轮毂的配合尺寸都需要严格按照传动参数计算确定，尤其是两个带轮的中心距与皮带长度的匹配关系，需要根据实际传动比要求反复校核，既要保证皮带的张紧度处于合理区间，也要避免张紧力过大导致轴承受力超出设计阈值。这类结构的建模过程中，还需要重点关注带轮的动平衡设计，大直径带轮的减重孔采用圆周均布的方式布置，保证轮体质量分布均匀，避免高速运行时出现振动问题，影响整套传动系统的稳定性。
