大涵道比涡轮风扇航空发动机结构展示

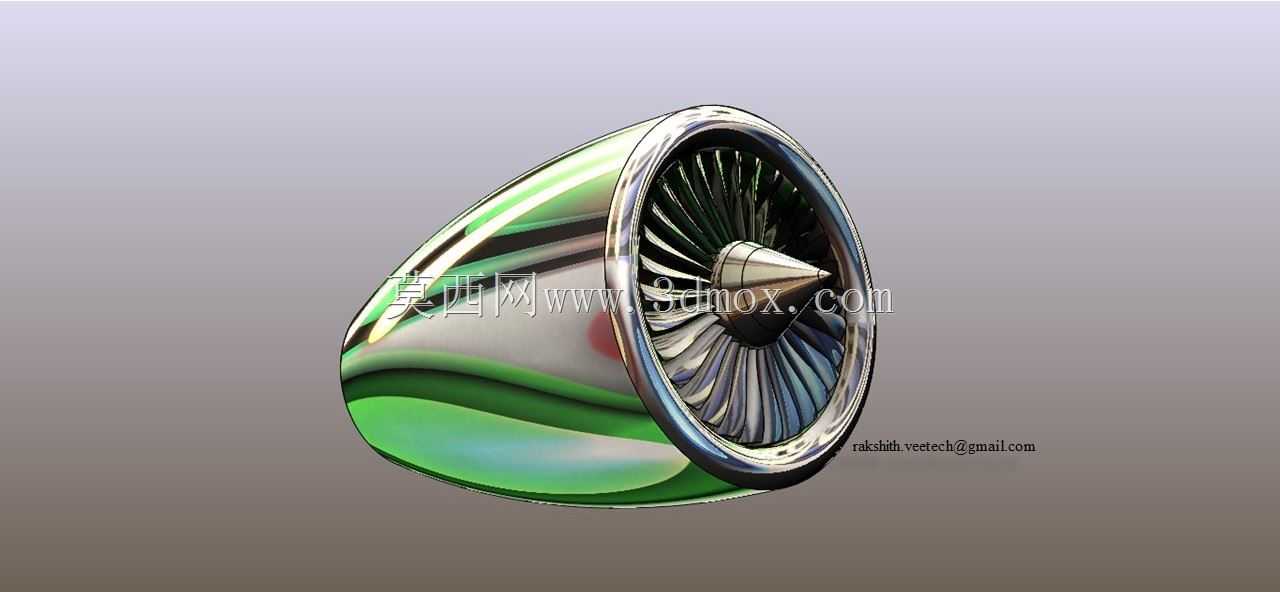

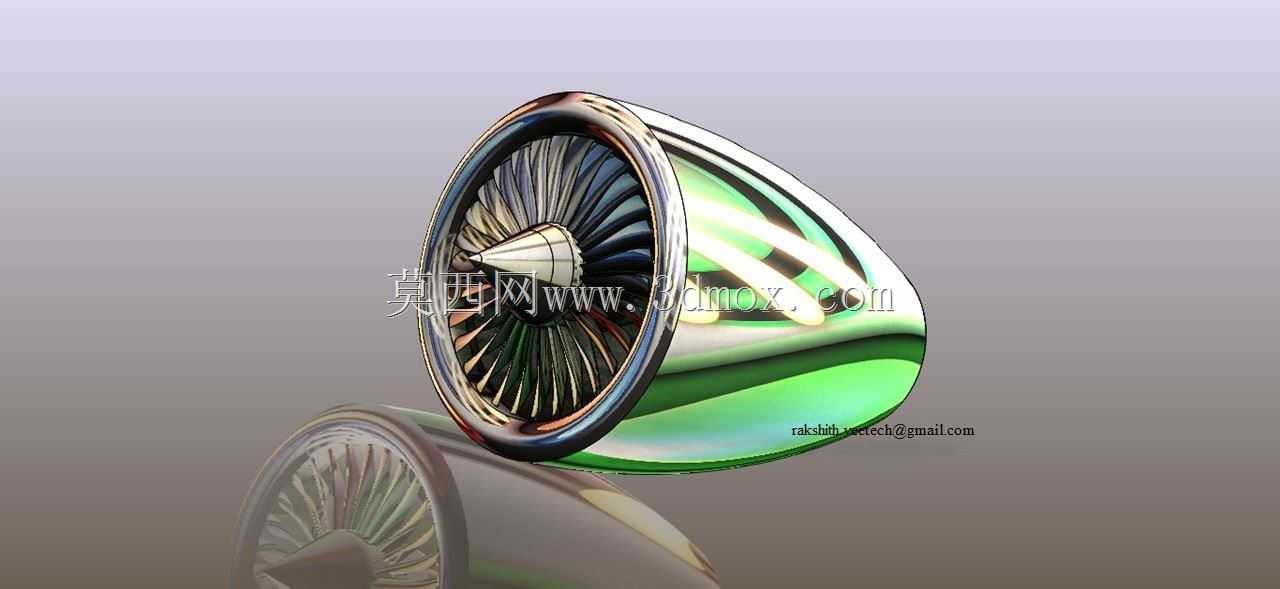

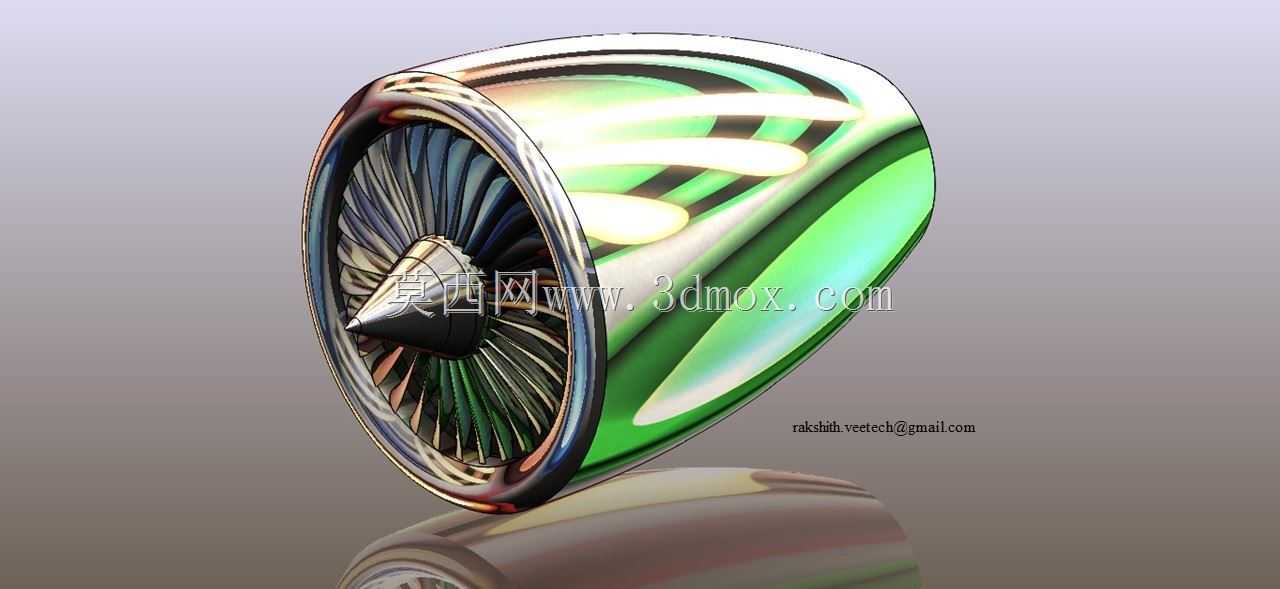

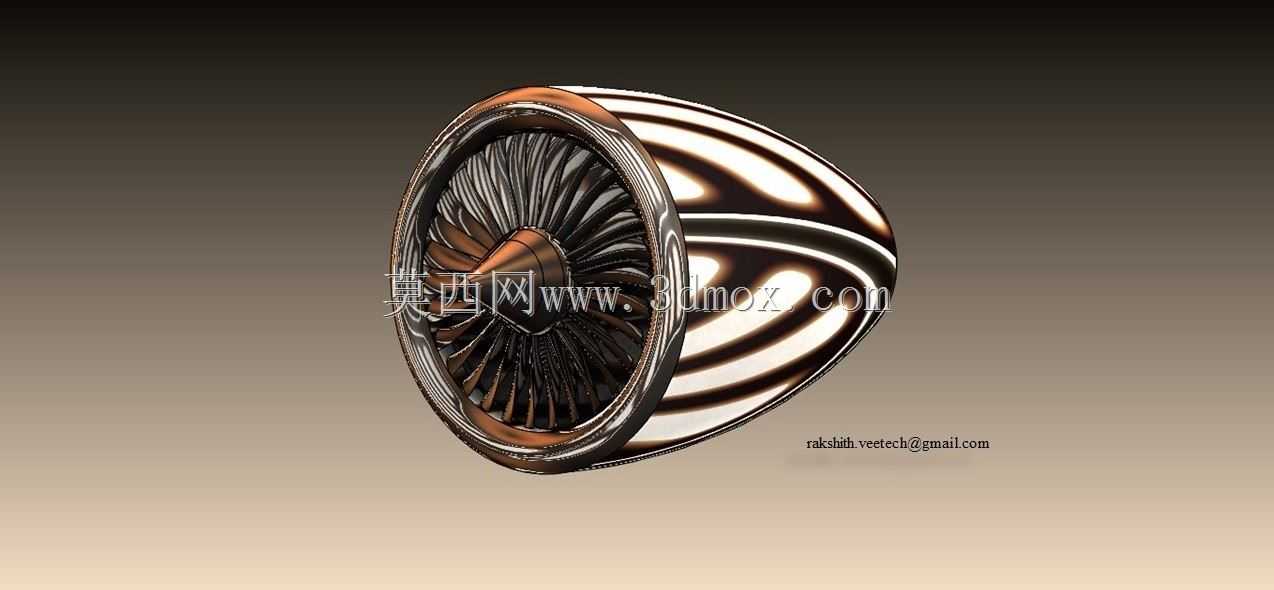

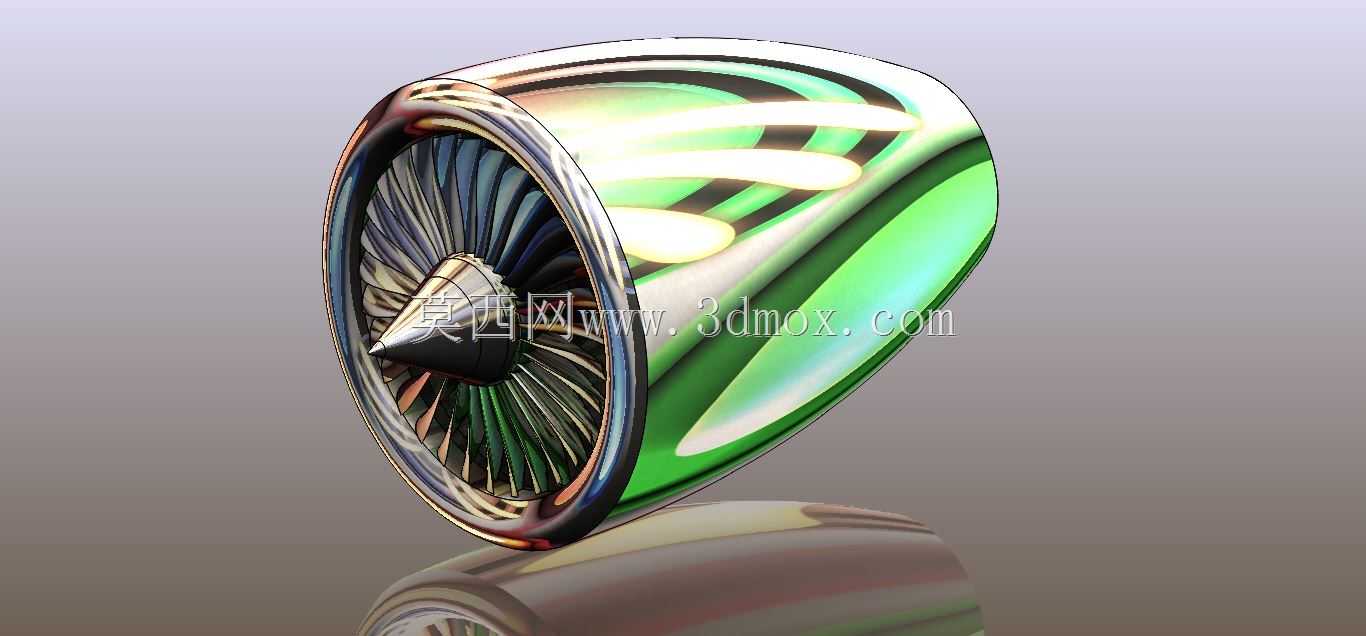

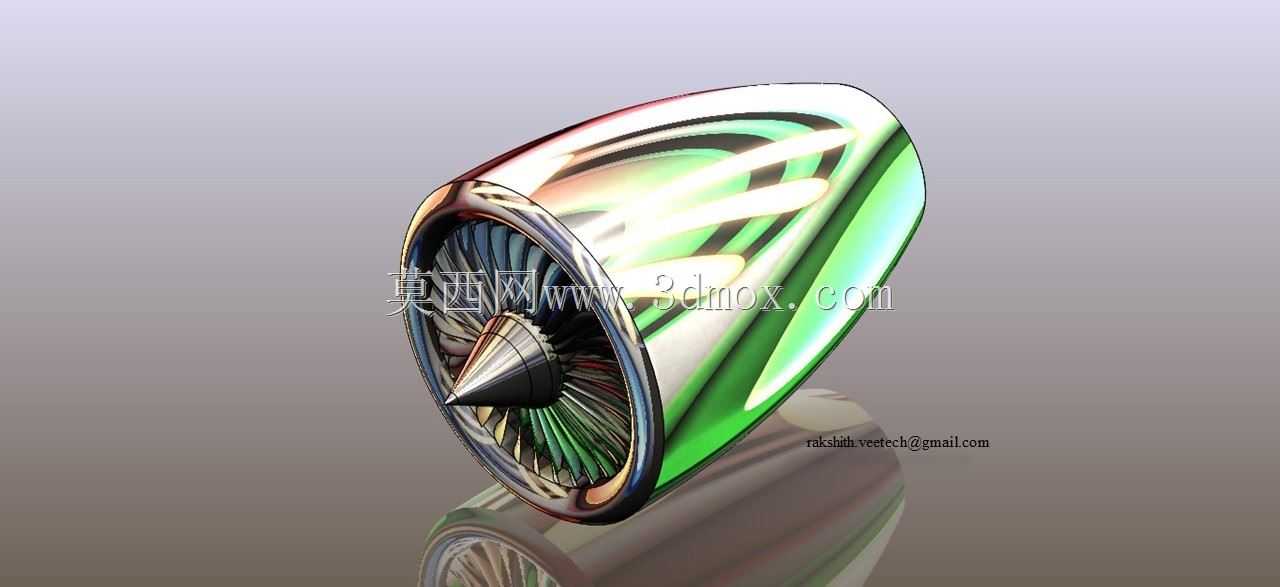

在民用干线客机、大型军用运输机的动力选型场景中，大涵道比涡扇发动机是当前应用占比最高的动力形式，这类动力装置直接决定飞行器的航程、载荷能力与燃油经济性，也是航空制造领域结构复杂度最高的旋转机械产品之一。本次呈现的三维结构完整还原了现役大涵道比涡扇的核心构成，从进气道唇口开始，依次覆盖风扇转子、增压级、高压压气机、环形燃烧室、高压涡轮、低压涡轮、尾喷管等核心段，同时还原了外涵道的气流通道结构，能直观看到内外涵气流的分隔路径。

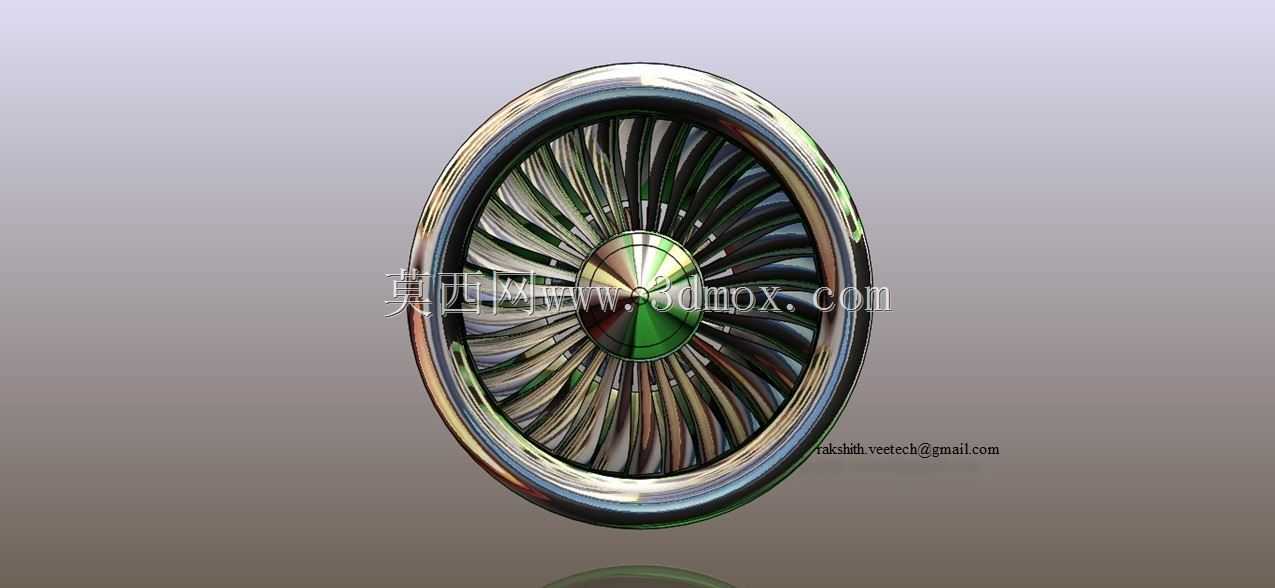

从实际功能逻辑来看，该结构的设计核心围绕推力输出效率展开，大尺寸的风扇叶片是涵道比提升的关键，外露的风扇段在进气状态下可将大部分吸入气流直接通过外涵道向后喷出，这部分气流不经过核心机燃烧做功，能以更低的油耗产生占比超过七成的总推力，核心机段的高温高压燃气则通过涡轮段驱动风扇与压气机转子转动，完成整个热力循环。在结构设计层面，该模型还原了风扇叶片的掠形设计特征，这种曲面构型能有效降低高转速下的气流激振，减少叶片疲劳损伤风险，进气道唇口的圆滑过渡曲面则是为了优化不同飞行姿态下的进气均匀性，避免大迎角状态下出现进气畸变导致压气机喘振。

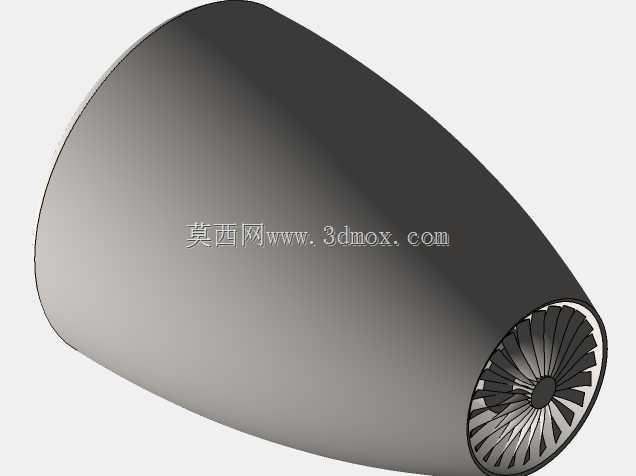

从安装边界来看，这类发动机通常采用翼下吊装或者尾吊的安装形式，模型呈现的短舱外径尺寸匹配窄体干线客机的安装接口，吊点位置设置在核心机机匣的上部承力结构处，能将发动机工作时的推力与振动载荷均匀传递到机翼或者机身承力框上。短舱外壁的曲面设计兼顾了气动减阻需求，光滑过渡的外壁面能减少飞行过程中的摩擦阻力，尾喷管的收敛段结构则可以根据不同飞行工况调整排气速度，匹配不同飞行速度下的推力需求。

在结构设计的细节处理上，模型还原了转子系统的支承逻辑，高低压转子采用反向转动的布局形式，能抵消部分转动过程中的陀螺力矩，降低飞行器操纵时的配平阻力，机匣段的分层结构则对应了实际产品中的承力机匣、隔热层与外涵道壳体的分层设计，能直观看到核心机高温区域与外涵道冷流区域的分隔结构，这种结构设计能有效降低短舱外壁的温度，避免对机翼结构造成热影响。对于航空结构设计从业者而言，该模型可用于动力系统安装匹配的干涉检查，也可作为涡扇发动机结构原理教学的直观演示载体，帮助设计人员理解大涵道比涡扇的气流组织逻辑与结构承力路径，在新机型动力选型阶段，也可作为短舱气动外形设计的参考基准，核对发动机与机翼、起落架等周边结构的安装间隙，避免出现结构干涉问题。
