航空发动机涡轮叶片组合结构设计

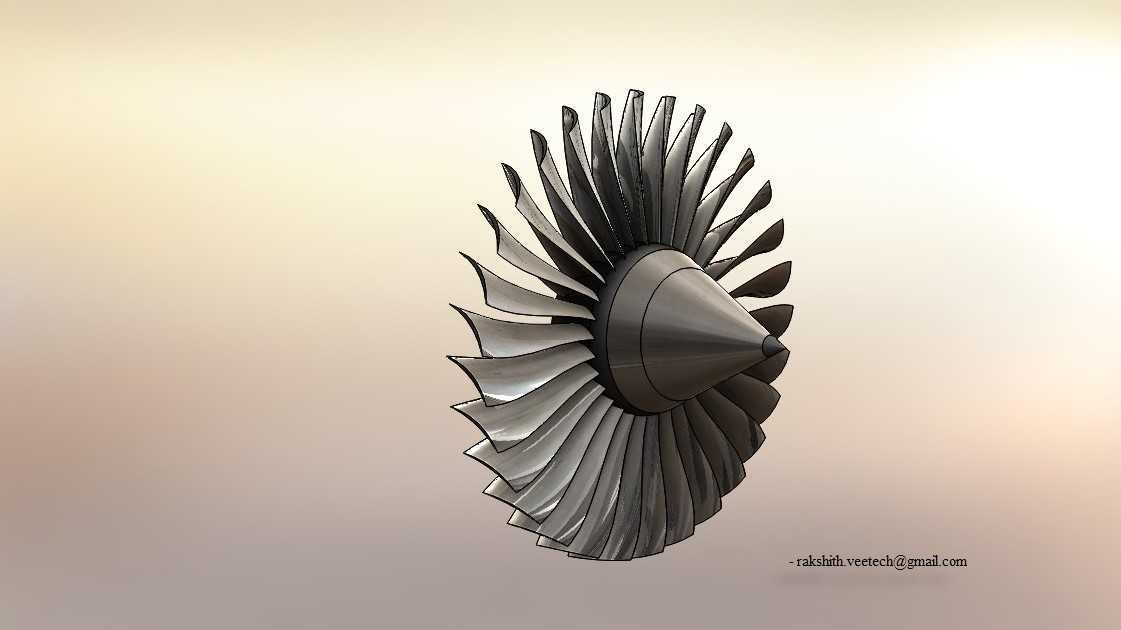

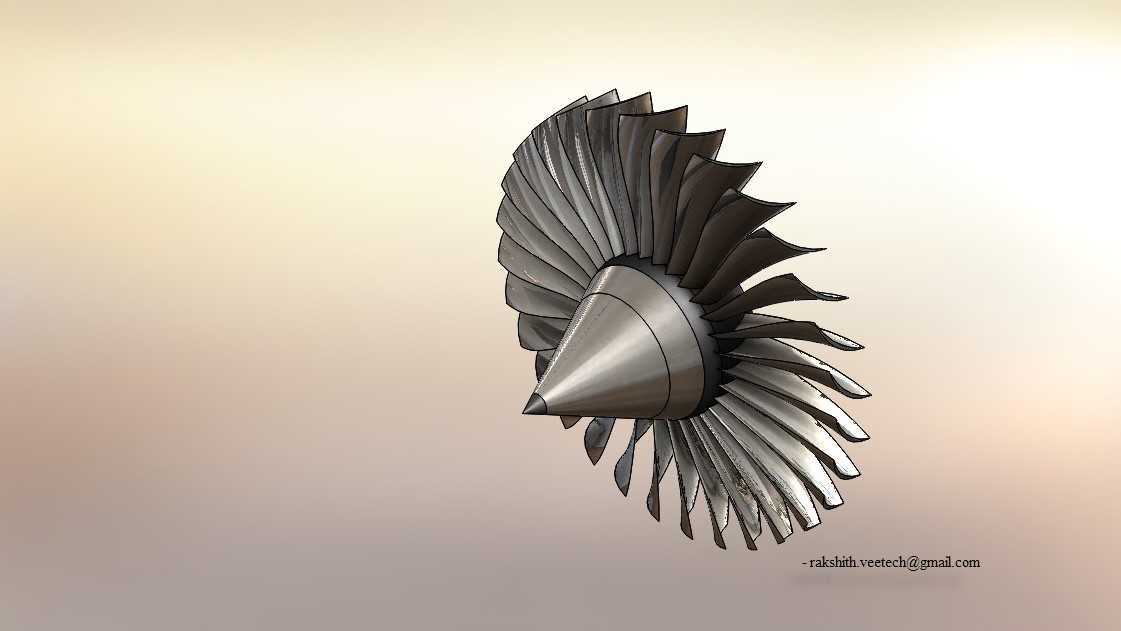

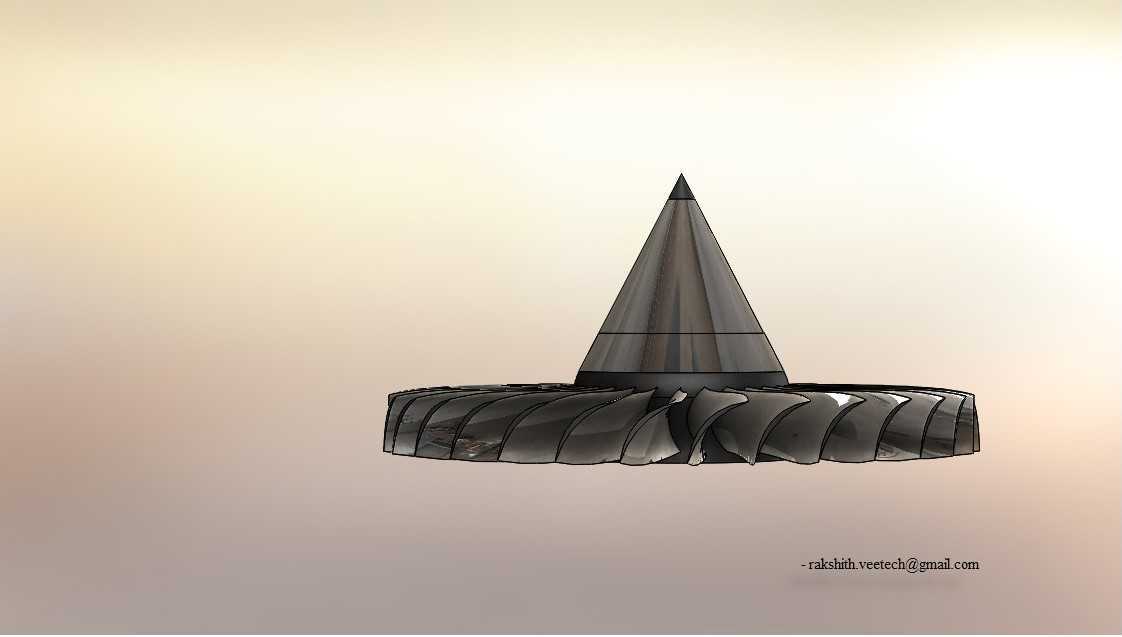

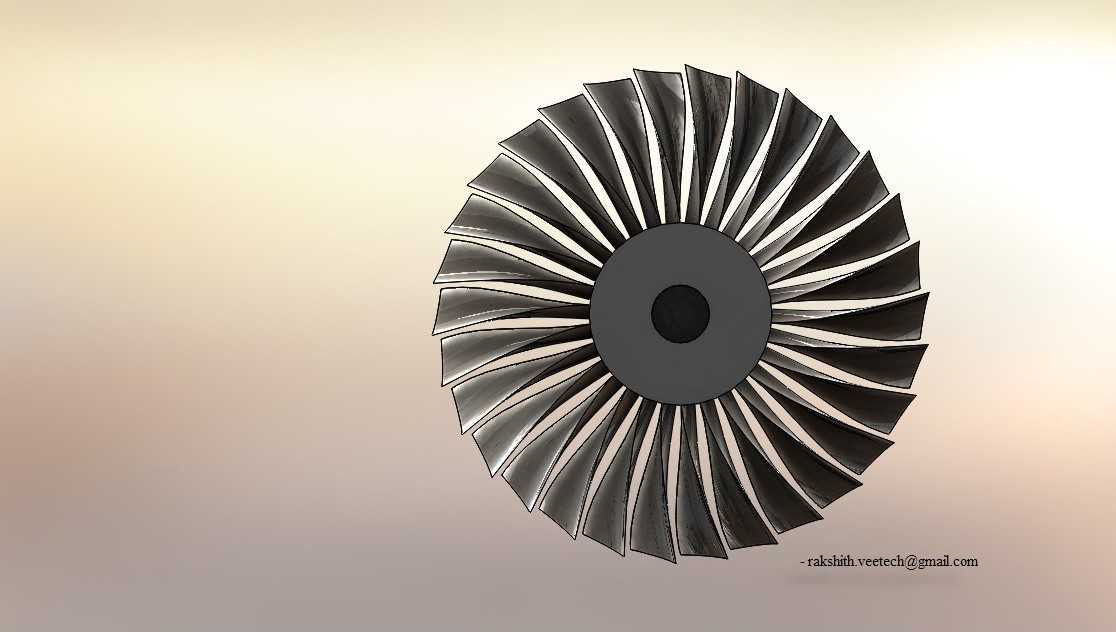

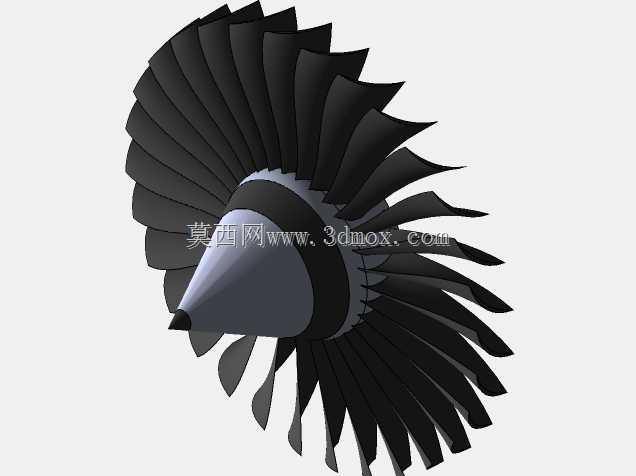

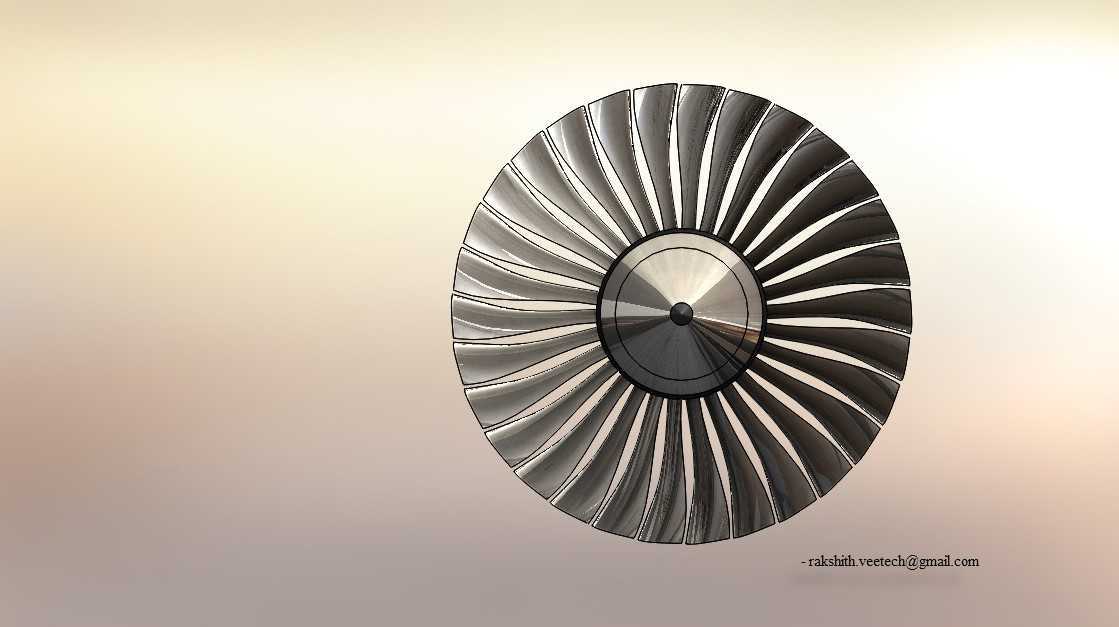

该部件作为航空动力系统的核心做功单元，主要应用于涡喷、涡扇类航空发动机的压气机与涡轮段，承担着将高温高压燃气的内能转化为轴功输出的关键作用，直接决定动力装置的推重比、燃油效率与运行稳定性。在实际工况中，该类部件需要长期承受上千摄氏度的高温燃气冲刷，同时承受每分钟上万转带来的巨大离心载荷，以及气流脉动带来的高频振动，因此结构设计上需要兼顾气动效率与结构强度的双重要求。从结构设计逻辑来看，整体采用锥形整流头锥与周向均布的扭向叶片组合结构，头锥部分采用流线型圆锥构型，能够在进气端对来流进行顺畅导流，避免进气道内出现气流分离与紊流损失，头锥的锥角经过气动优化，能够匹配不同转速下的进气攻角范围，降低进气阻力。周向排布的叶片采用变截面扭向设计，从叶根到叶顶的翼型截面弦长、安装角连续变化，适配不同半径位置的圆周速度差异，保证整个叶高范围内的气流攻角处于最优区间，减少叶型损失，提升做功效率。叶根部分采用榫头连接结构，能够与轮盘上的榫槽精准配合，将叶片承受的离心载荷均匀传递到轮盘结构上，连接界面的接触应力经过校核，能够满足长期交变载荷下的疲劳强度要求，避免出现连接失效。叶片的外形曲面采用高阶连续曲面构建，表面光滑过渡无突变，能够减少气流附面层的分离，降低气动噪声与流动损失，叶片的厚度从叶根到叶顶逐渐减薄，在保证叶根部位强度足够的前提下，尽可能降低叶顶位置的离心载荷，减小轮盘的受力负担。安装边界方面，头锥后端设置有定位止口，能够与轮盘前端的定位面精准配合，保证整个转子组件的同轴度，控制转动过程中的不平衡量，降低整机振动水平。叶片装配后需要保证周向相邻叶片的叶尖间隙均匀，间隙值控制在合理范围内，既避免叶尖与机匣发生刮碰，又尽可能减少叶尖间隙漏气损失，提升部件的工作效率。在实际维护场景中，该类结构的单叶片可单独更换，当某一叶片出现损伤时无需更换整个转子组件，能够降低维护成本与停场周期。设计过程中需要对叶片的固有频率进行校核，使其避开工作转速下的激振频率范围，避免发生共振导致叶片断裂，同时要对高温下的材料蠕变性能进行考量，保证长期高温工作下的形变量在允许范围内，不会出现叶尖伸长碰磨机匣的故障。
