网带式压铸输送设备三维结构设计

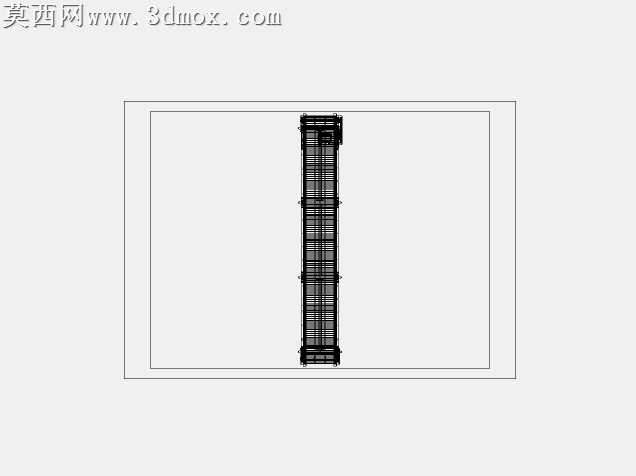

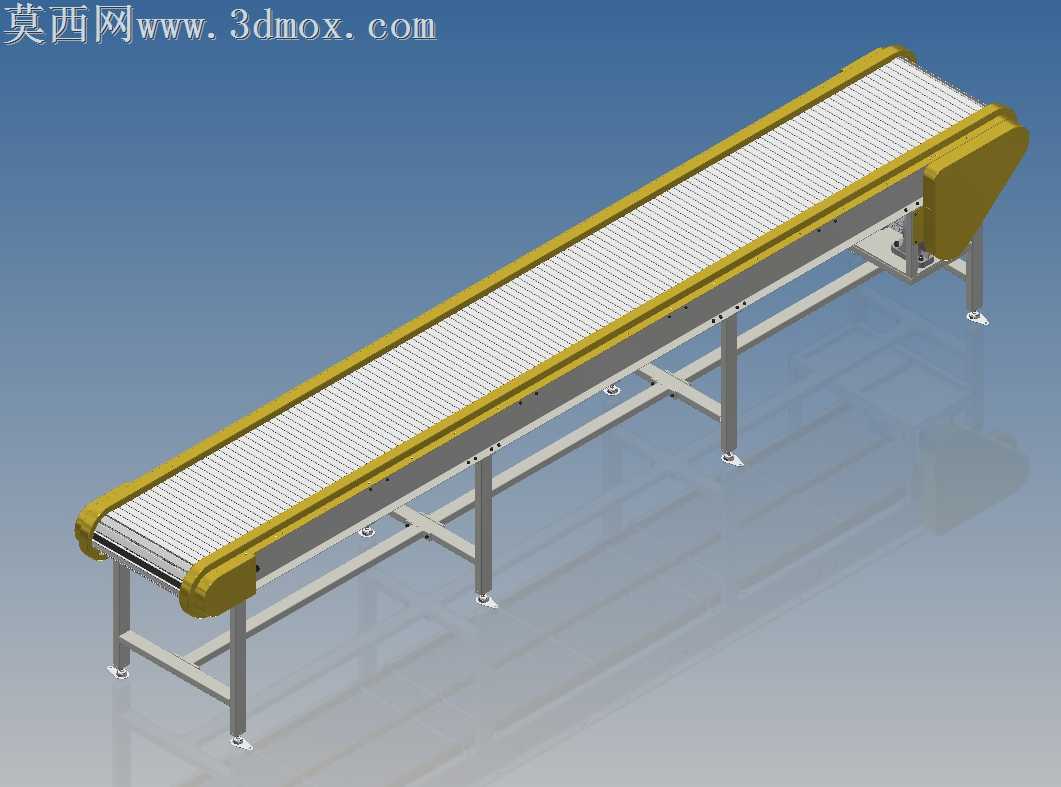

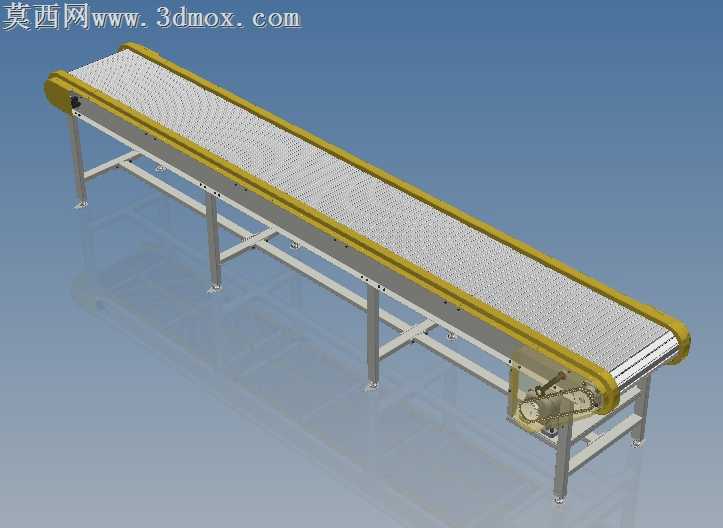

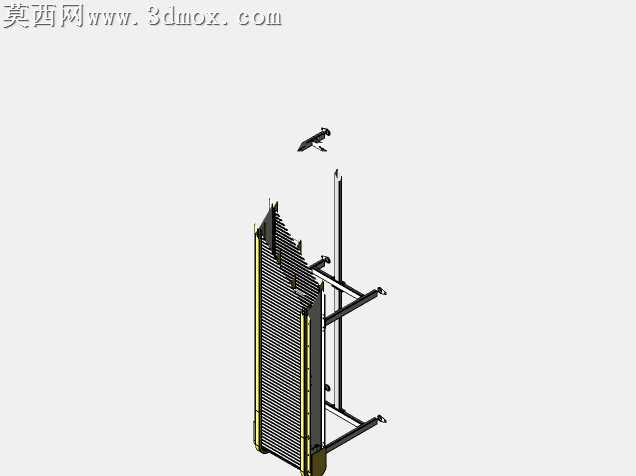

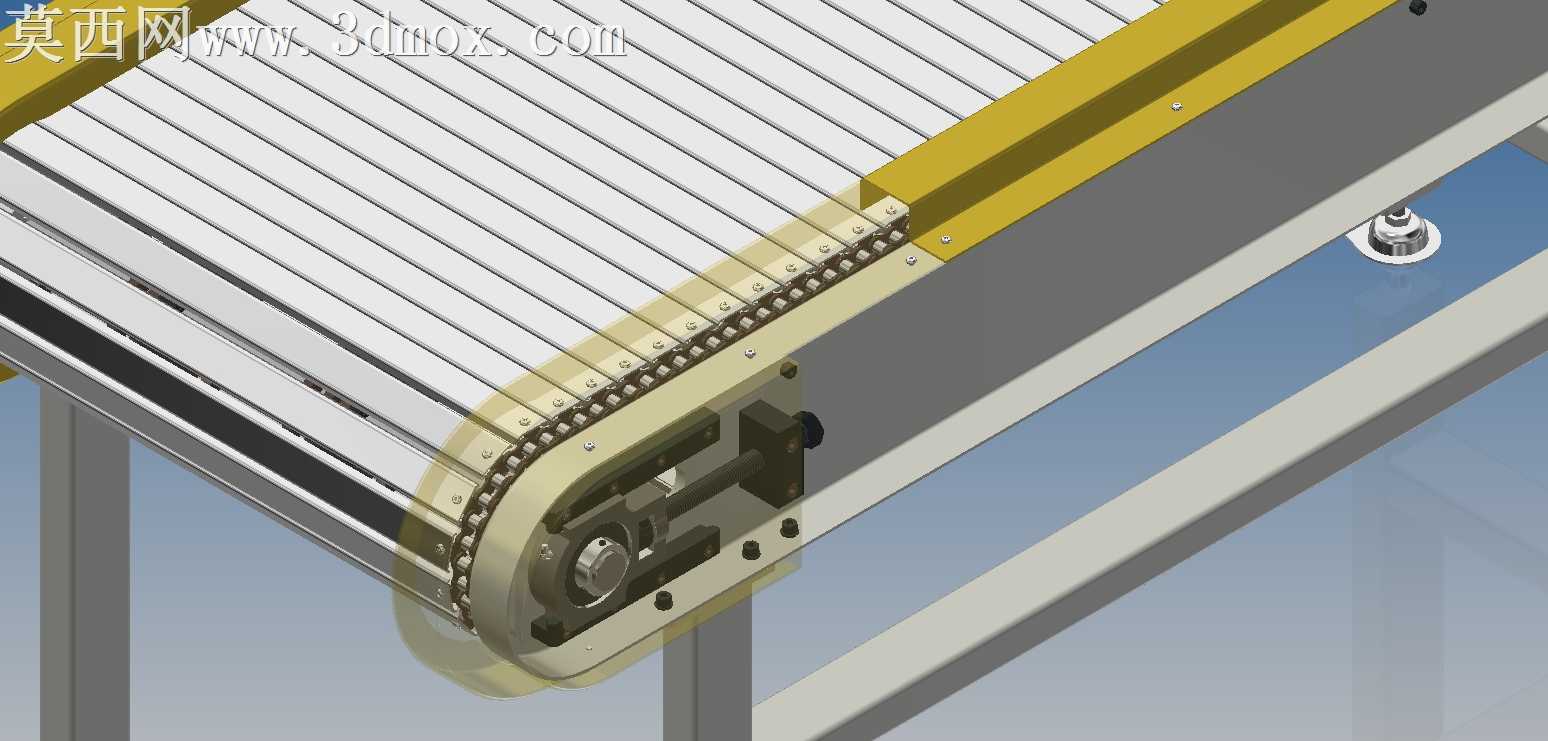

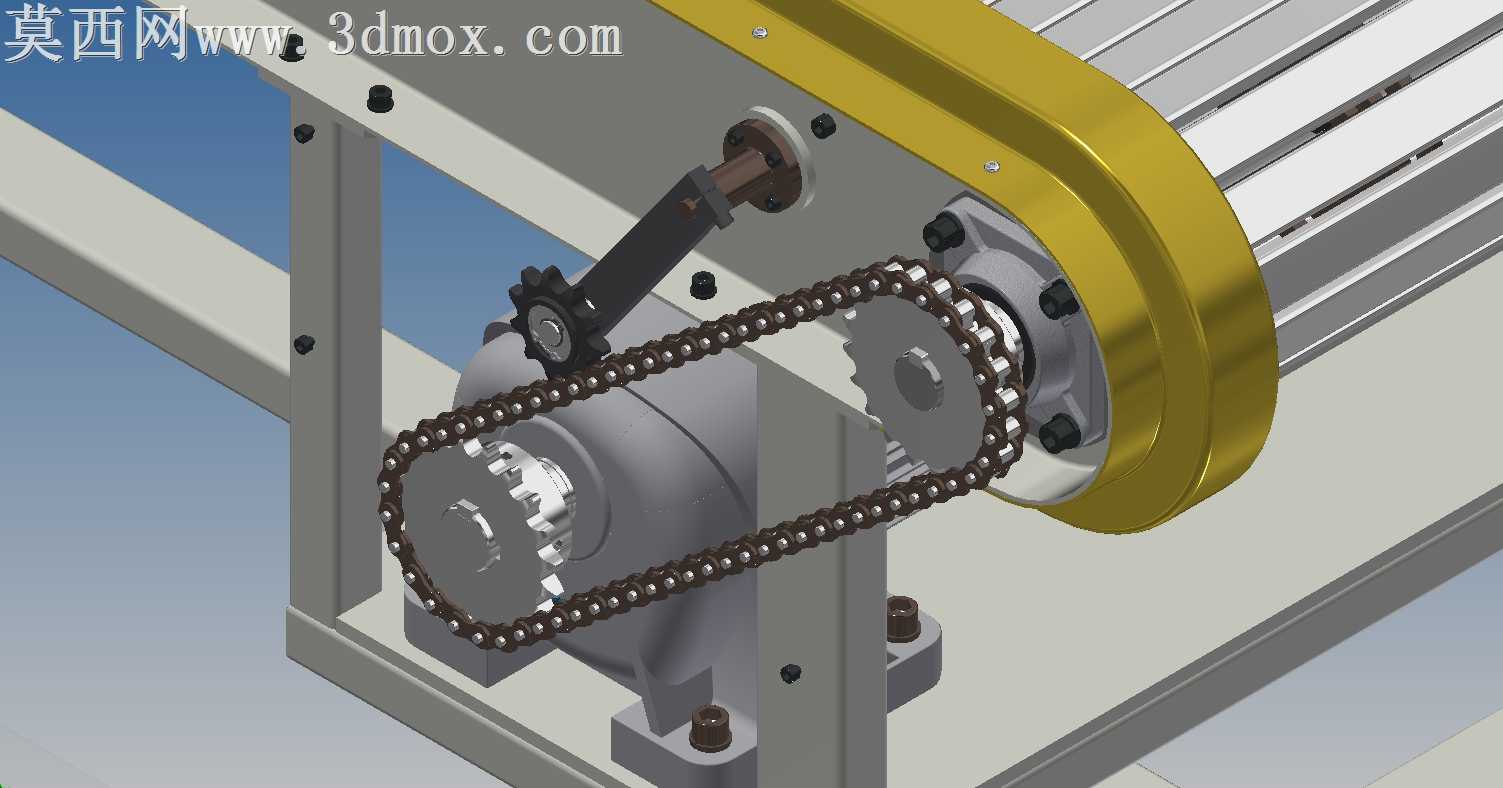

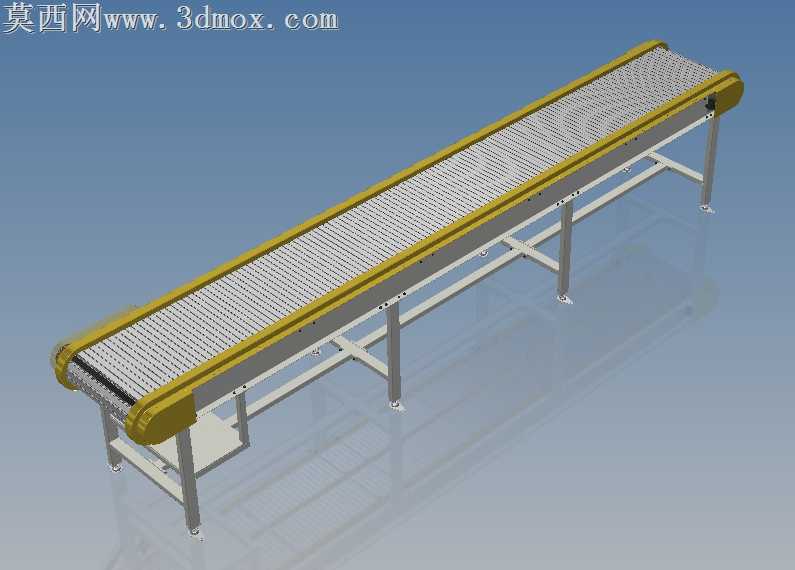

本模型为网带式压铸输送机，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循输送设备的实际设计规范，对各部件的装配关系、尺寸配合进行了精准还原。模型整体采用模块化设计思路，将设备拆分为网带输送主体、支撑机架、驱动单元、侧边防护结构四个核心模块逐一构建，各模块之间预留标准装配接口，可实现快速拆解与结构调整。渲染阶段采用工业级写实材质方案，网带部分赋予金属编织网材质，还原网面的镂空纹理与金属哑光质感，侧边挡边采用耐磨黄色聚氨酯材质，通过调整材质粗糙度与反光参数，模拟工业橡塑材质的真实触感；支撑机架采用标准不锈钢方管材质，赋予拉丝金属纹理，还原工业型材的表面质感；底部驱动单元的电机、传动链轮、张紧结构分别赋予对应金属与橡塑材质，通过光影渲染突出传动部件的结构层次。结构设计上，该输送机采用长距离水平输送布局，网带两侧设置加高挡边，可有效防止压铸工序中高温工件在输送过程中滑落，支撑腿采用可调节脚杯结构，可根据现场安装工况调整设备水平度与输送高度；驱动单元布置于设备出料端下部，通过链轮传动带动网带运转，传动结构紧凑，可减少设备整体占地面积，同时预留张紧调节结构，方便后期维护时调整网带张紧度，避免网带打滑影响输送效率。设计过程中充分考虑压铸工序的使用需求，网带选用耐高温金属编织结构，可承载压铸后高温工件的输送作业，机架采用方管焊接框架结构，保证整体结构刚性，可承受长期重载输送的载荷需求，各连接部位采用标准紧固件装配，还原实际设备的装配逻辑，可直接用于设备方案展示、结构校核以及生产工艺参考。
