机床配套U型爬坡式排屑输送装置

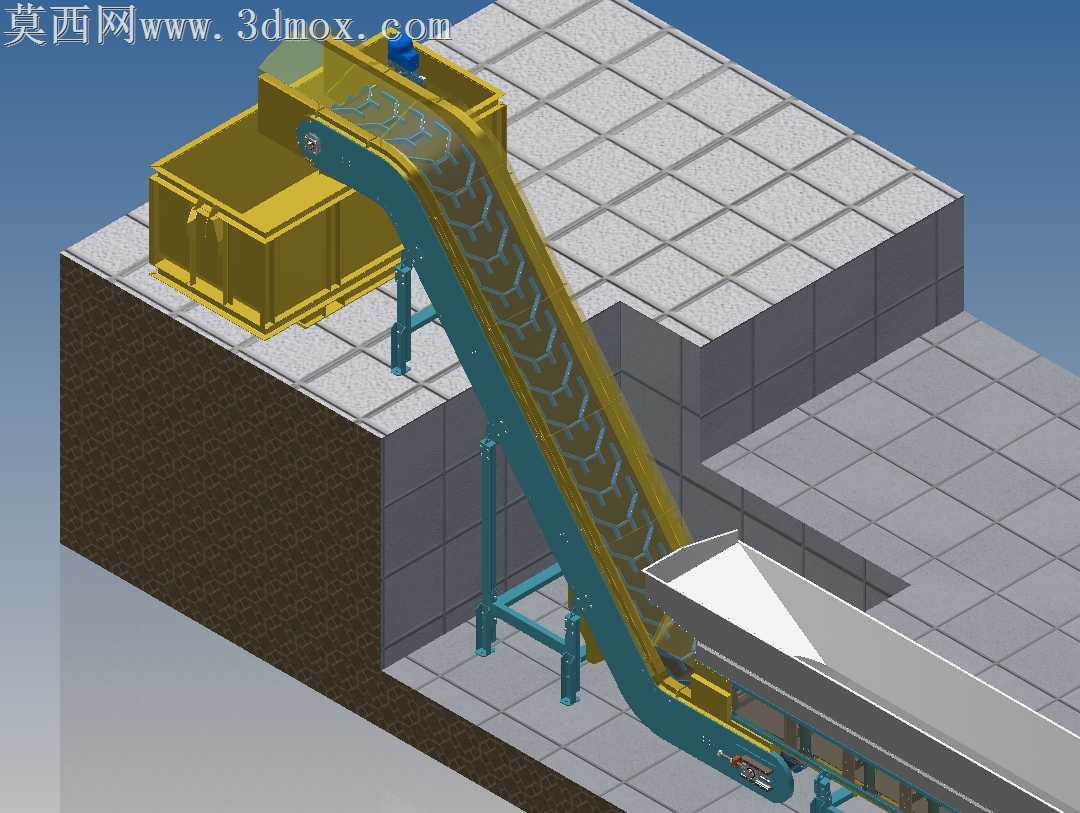

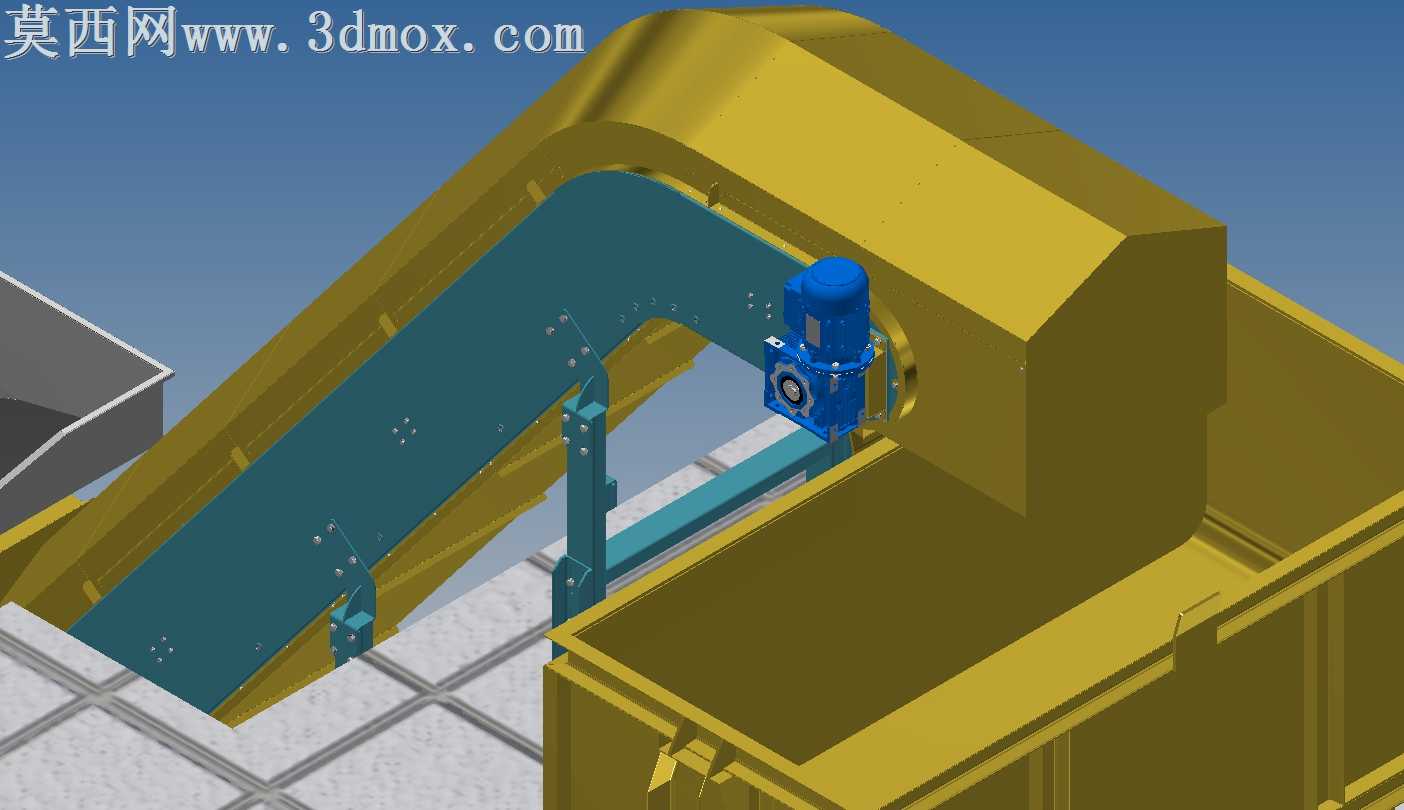

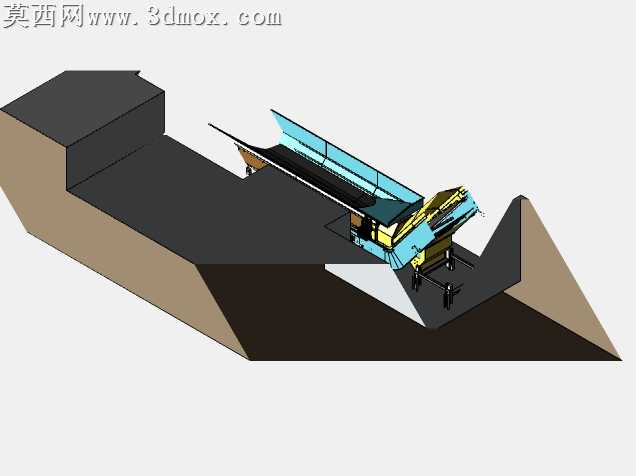

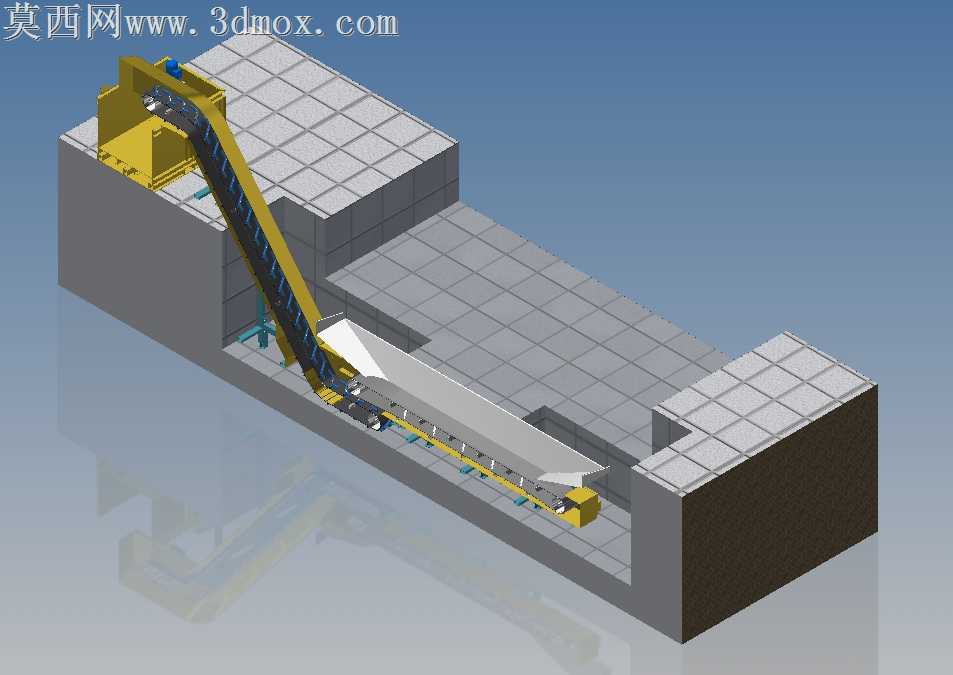

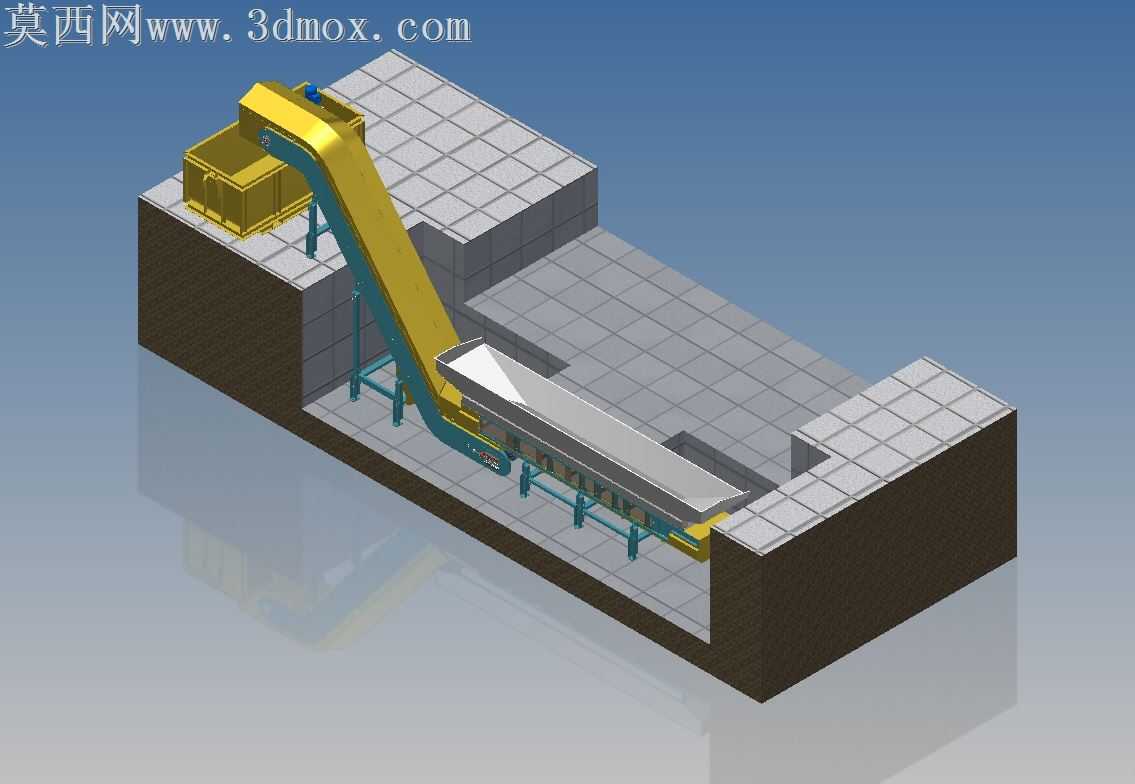

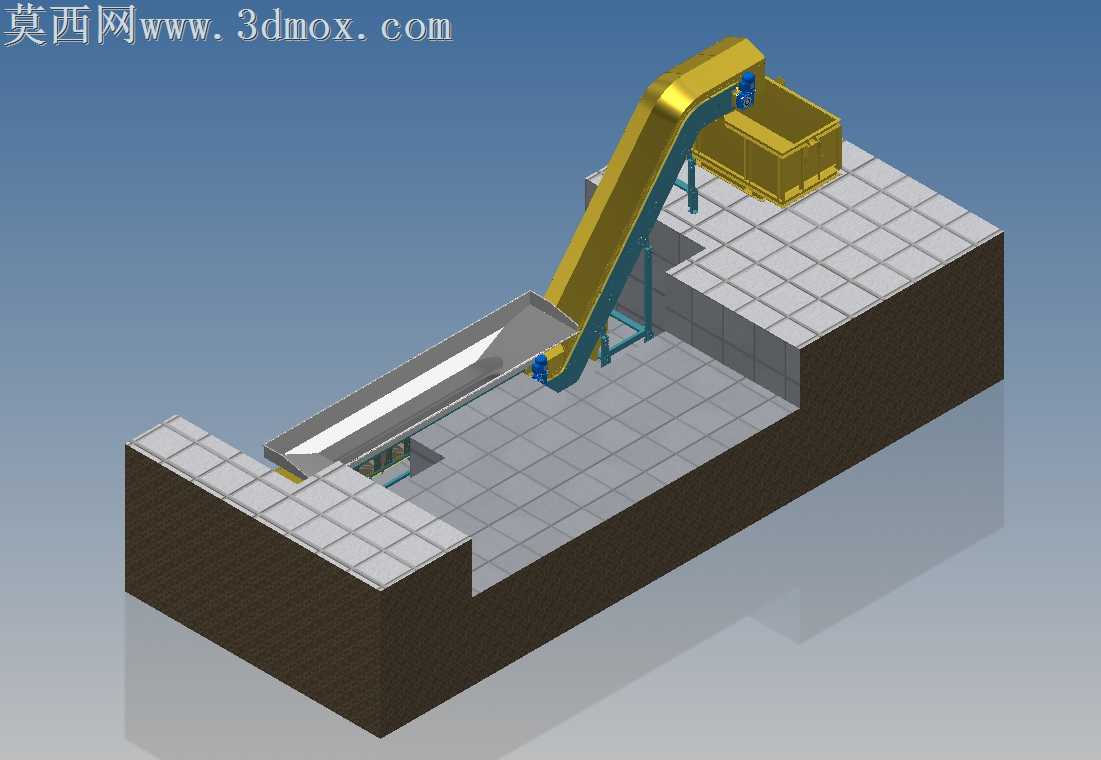

本模型为机床加工场景配套的U型爬坡式排屑装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机床辅机的实际安装尺寸规范，对各部件的装配公差进行了合理预留，确保整体结构的装配合理性与运动可行性。模型整体采用地坑嵌入式安装结构设计，进料段设置为水平U型接料槽，可完整承接机床加工区域掉落的金属切屑，槽体底部设置有链式输送刮板结构，可将落入槽内的切屑匀速向爬坡段输送；爬坡段采用大倾角密封式输送通道设计，通道两侧设置有一体式挡边结构，可避免切屑在抬升输送过程中散落，通道内部的输送链板采用耐磨金属材质设定，可适配钢屑、铸铁屑、铝屑等多种材质加工切屑的输送需求。装置顶端设置有卸料出料口，可直接将输送的切屑排入配套的集屑箱内，集屑箱采用标准化工业周转箱结构设计，与出料口的高度差经过合理计算，可避免切屑卸料时飞溅。模型渲染阶段采用工业级写实材质方案，地坑结构采用混凝土哑光材质，输送通道护板采用冷轧钢板喷塑材质，输送链板采用耐磨锰钢金属材质，支撑框架采用型钢焊接结构的哑光金属材质，集屑箱采用工程塑料与金属包边的组合材质，各部件材质的粗糙度、反光度参数均按照实物特性进行调试，搭配柔和的工业场景顶光与环境光，清晰呈现出装置的整体结构与安装布局。设计过程中充分考虑了排屑装置的实际使用需求，水平接料段的宽度可适配多台机床的排屑口对接需求，爬坡段的倾角经过反复校核，既保证了切屑抬升输送的效率，又避免倾角过大导致切屑滑落，装置底部设置有可调式支撑脚结构，可在安装时对装置水平度进行微调，适配不同深度的地坑安装场景，整体结构无冗余设计，各运动部件无干涉，可直接用于机床配套辅机的方案展示、结构校核与安装指导。
