机用螺杆式平口夹持台虎钳结构

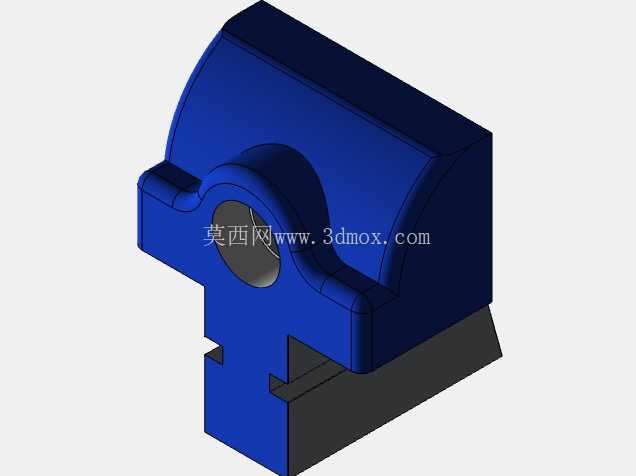

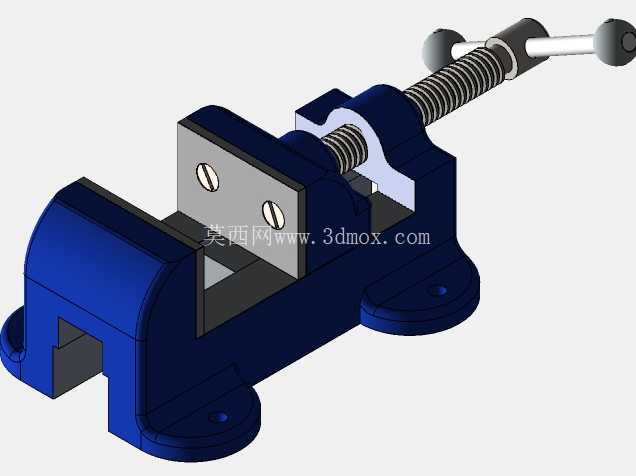

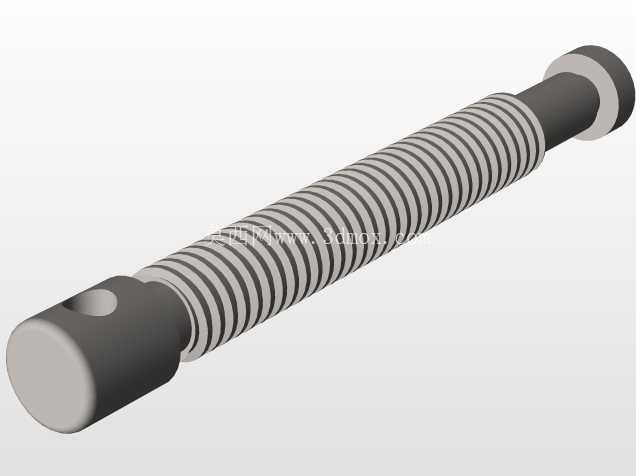

　　在常规金工实训、小型零件铣削、钻削、锉削加工场景里，这类螺杆驱动的平口台虎钳是工位上最基础也最不可或缺的夹持部件，区别于重型机用虎钳的大夹持力设计，这款结构更偏向通用工位适配，不管是台式钻床的小型工件钻孔，还是钳工台的手工修配、划线工序，都能提供稳定的工件固定能力，避免加工过程中工件位移导致的尺寸超差或安全隐患。从功能实现逻辑来看，整个夹持动作依靠梯形螺杆副完成传动，转动端部的手柄杆时，螺杆带动活动钳身沿底座的导向滑轨做直线往复运动，配合固定钳身的平行钳口面，实现对不同宽度工件的夹紧与松开；钳口板采用沉头螺钉固定在钳身基体上，表面加工有交叉网纹，夹持毛坯件时能增大接触摩擦力，防止工件受切削力时打滑，后期钳口磨损后也可直接拆卸更换，无需更换整个钳体，降低工位耗材的维护成本。

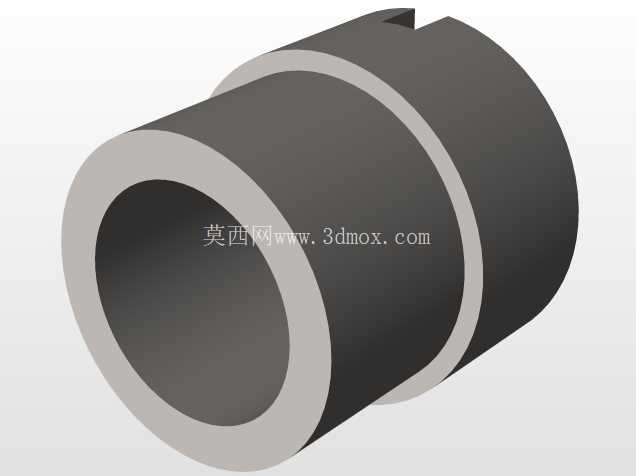

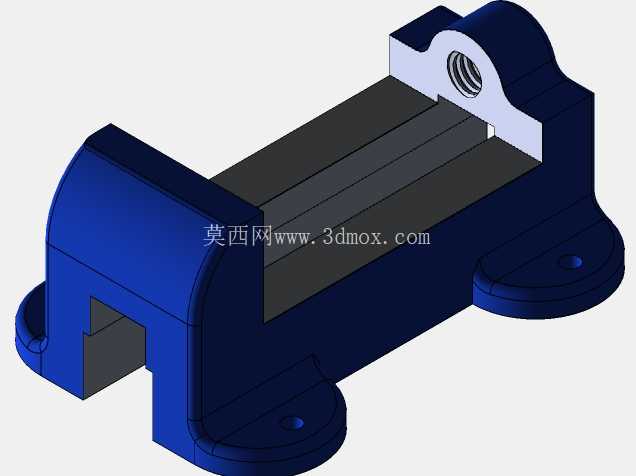

　　设计层面上，整个结构的受力路径做了明确的分配：夹紧力通过活动钳身传递到螺杆，再由螺杆端部的支撑座传导到底座基体，底座两侧开设的安装槽为长圆孔结构，适配工作台面上不同间距的T型槽安装需求，安装时可根据工位的操作习惯调整虎钳的固定角度，无需严格对齐孔位，降低现场安装的对位难度；固定钳身与底座为一体化铸造成型的结构，保证整体刚性，避免大夹紧力下钳身出现开合变形，保证两个钳口面的平行度公差控制在合理范围内，防止装夹薄壁工件时出现夹伤或定位倾斜的问题。

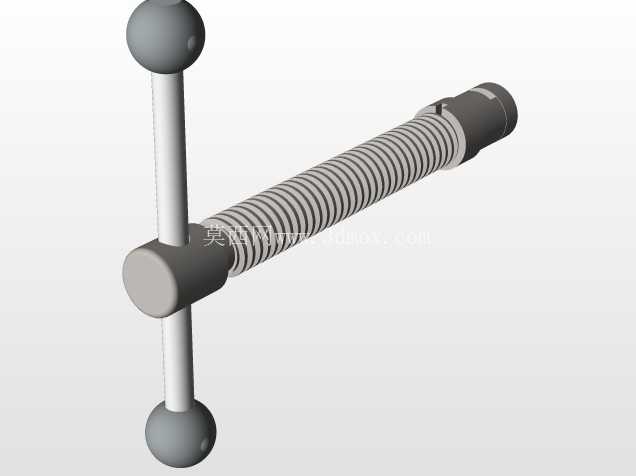

　　从安装边界尺寸来看，这类虎钳的整体长度控制在适配常规钳工台与小型机床工作台的范围，底座的两个安装耳间距匹配通用120-160mm间距的工作台T型槽，钳口最大张开量满足常规小型零件的夹持需求，钳身高度不会过高，避免钻削加工时钻头的伸出长度过长导致刚性不足；手柄杆采用穿装式设计，不需要施加过大的操作力就能获得足够的夹紧力，手柄两端的球形端头防止操作时脱手，同时避免转动过程中刮碰操作人员。

　　实际使用中，这类虎钳的导向滑轨间隙可通过侧边的调节结构进行微调，长期使用出现磨损后，可通过调整镶条的压紧量补偿间隙，避免活动钳身出现上下翘动，保证夹持精度；钳身底部的排屑缺口设计，能让加工过程中产生的切屑、切削液直接从缺口排出，不会堆积在导向滑轨内造成滑动卡滞，日常清理维护时只需用毛刷清扫滑轨面即可，无需复杂的拆解保养。针对不同的加工场景，钳口板还可根据需求更换为软质钳口，加持精加工表面的工件时不会夹伤零件表面，比如装夹铝件、铜件等软金属零件时，更换铜质或尼龙钳口就能避免压痕，满足不同工序的装夹需求；整个结构没有复杂的液压或气动元件，纯机械传动的结构可靠性极高，在车间多尘、有切削液飞溅的环境下也能长期稳定工作，不会出现密封件老化、管路泄漏等故障，适合作为生产工位的基础工装长期配置。在建模逻辑上，整个结构的装配关系完全按照实际加工装配顺序搭建：先完成底座与固定钳身的一体结构建模，再依次装配活动钳身、梯形螺杆、钳口板、手柄部件，所有配合面的公差按照实际机加工的配合等级设置，导向面的间隙、螺杆与螺母的配合间隙都符合实际装配要求，可直接用于工装设计的参考、装配工艺的模拟，也可作为教学演示的三维模型，帮助初学者理解螺旋传动的工作原理、夹具的受力设计逻辑。
