双腔洗护瓶吹塑成型模具结构设计

这套双腔吹塑模具主要面向日化洗护类塑料包装瓶的批量生产场景，适配挤出吹塑工艺的常规生产节拍，可一次成型两个带曲面收腰造型的塑料瓶体，在中小批量包装生产线上能有效提升单模产出效率，减少换模频次带来的产能损耗。从实际生产用途来看，该模具直接对应中空塑料制品的成型环节，安装在常规吹塑设备的模架工位后，配合挤出机输出的熔融型坯，完成合模、吹气、冷却、开模顶出的全流程动作，成型后的瓶体可直接进入后续的飞边修剪、印刷、灌装工序，无需额外的型腔修整加工。

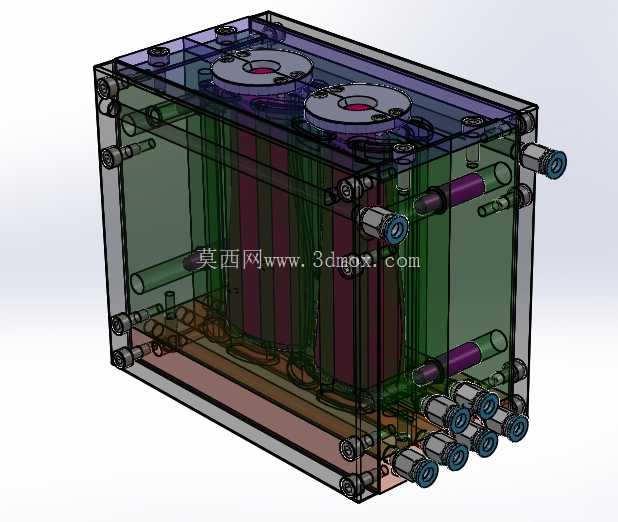

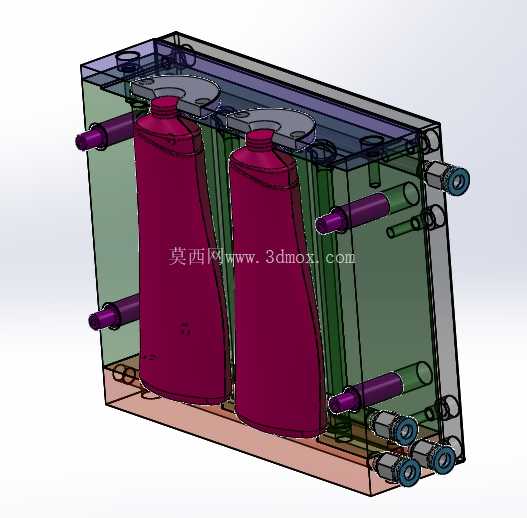

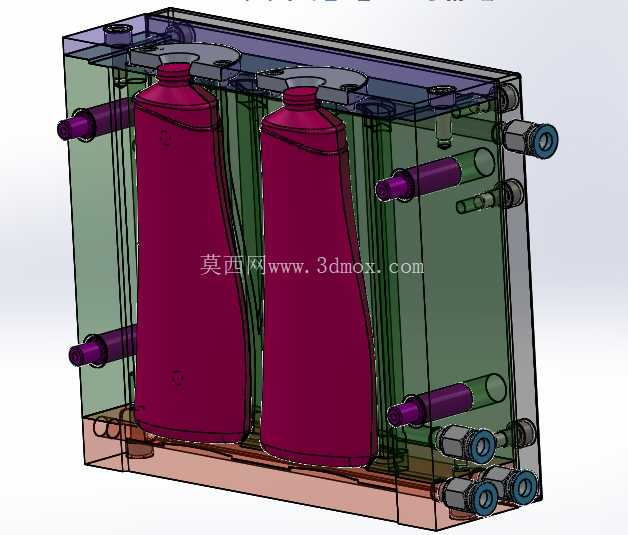

在功能特性设计上，模具采用对称式双型腔布局，两个型腔的轮廓完全一致，对应成型的瓶体为带流畅曲面收腰的长瓶型，瓶身从肩部到底部呈现自然的弧度过渡，避免了直角结构带来的应力集中问题，同时也能提升瓶体握持的手感。模具的冷却水道采用纵向平行排布方式，在型腔的前后两侧都布置了独立的循环水通路，进出水接口设置在模具的侧端下方，采用标准快插接口规格，可直接对接车间常规的冷却水循环系统，保证成型过程中型腔各区域温度均匀，减少瓶体因冷却不均产生的变形、壁厚差过大等缺陷。模具的导向定位结构采用导柱导套配合，在模具的四个角位布置了高精度导向件，保证合模过程中型腔的对中精度，避免合模错位导致的瓶体合模线错位、飞边过厚等问题。

从设计思路层面来看，这套模具优先考虑了生产过程中的稳定性与成型件的一致性，型腔部分采用整体式镶拼结构，既保证了型腔表面的光洁度要求，也方便后续根据瓶型迭代更换型腔镶件，无需重做整套模架，降低了产品换型的成本。模具的开合模行程匹配常规吹塑设备的开模距离，在保证瓶体可以顺利脱出的前提下，尽可能压缩了模具的整体厚度，减少设备合模时的无效行程。吹气孔的位置设置在瓶坯的瓶口对应位置，吹气时气流可以顺着瓶体的内腔均匀扩散，保证瓶身各个位置都能充分贴合成型型腔表面，避免出现局部缺料、凹陷的问题。模具的底部设置了余料切除的配合刀口，合模时可以直接切断瓶口与底部的余料，减少后续人工修剪的工作量。

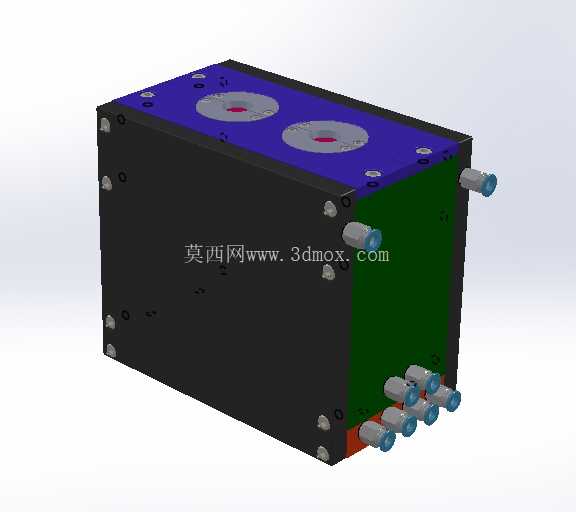

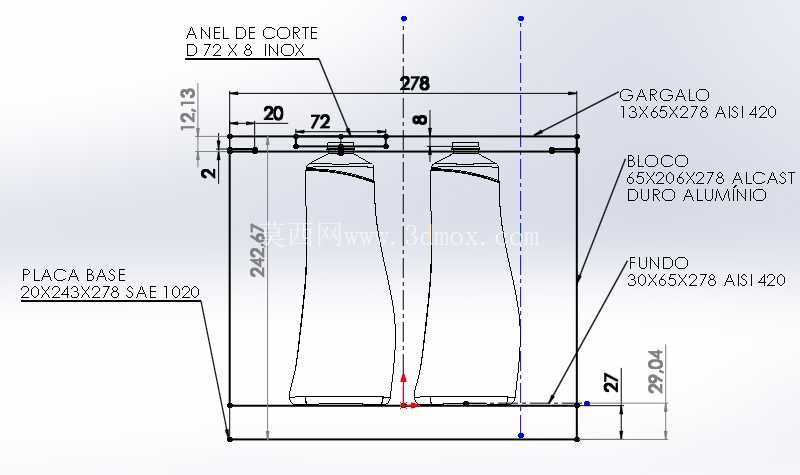

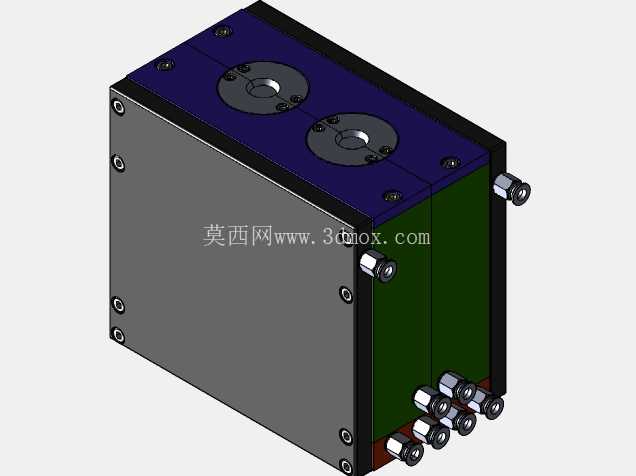

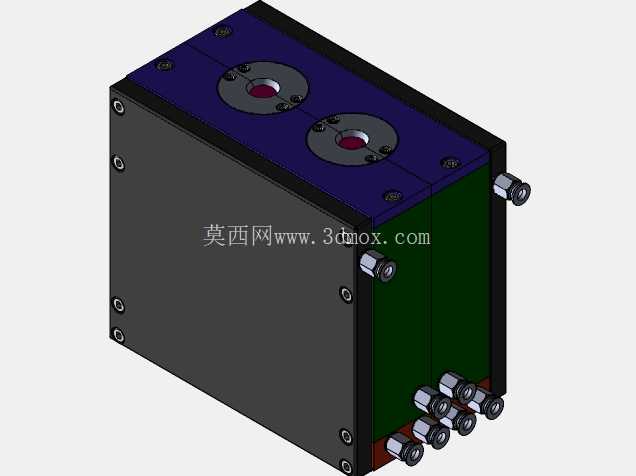

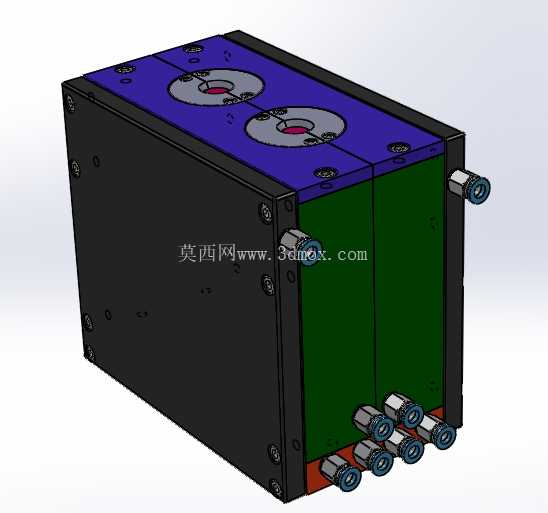

在外形尺寸与安装边界上，模具的整体长宽尺寸适配市面上多数中小型吹塑设备的模架安装尺寸，安装孔位采用标准间距设计，无需额外加工转接板即可直接固定在设备模板上。模具的厚度方向预留了足够的冷却水道与导向件安装空间，同时不会超出设备的最大模厚允许范围。侧部的水嘴、气路接口都设置在设备操作侧的对面位置，避免管路干涉开合模动作，也方便生产过程中的管路维护。型腔的深度对应瓶体的总高度，开模后的顶出空间足够让成型后的瓶体完全脱离型腔，不会出现刮蹭型腔表面的情况。在实际生产适配中，这套模具可以适配PP、PE等常用吹塑材料的加工温度范围，冷却水道的流量设计可以满足连续生产时的散热需求，长时间运行也不会出现型腔局部过热导致的瓶体粘模问题。模具的合模面做了精准的研配处理，合模后的贴合间隙控制在合理范围内，既可以减少飞边的产生，也能避免合模压力过大导致的模具变形。
