桁架挂载多工位作业机械臂结构设计

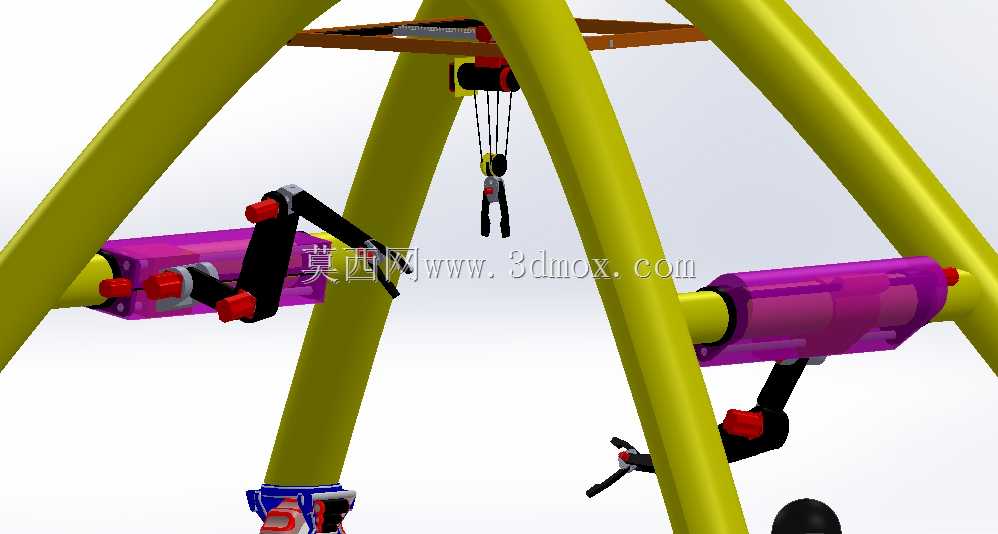

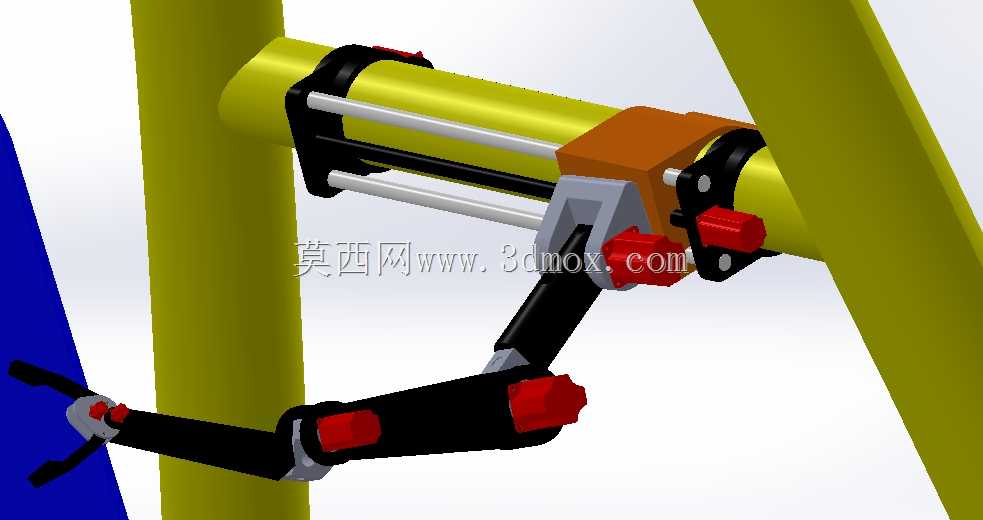

　　这套挂载于桁架结构上的多工位作业机械臂，主要面向离散制造产线中固定工位的多工序连续作业场景，常见于小型零部件装配、轻量工件加工、工位间辅助转运等工况，可替代人工完成重复性高、动作精度要求稳定的操作环节，适配桁架跨度3-6米的轻型作业单元，无需额外占用地面安装空间，能充分利用车间上部的闲置空间完成作业布局。从结构设计逻辑来看，整套机构采用抱箍式安装座与桁架圆管主梁配合，安装座内置耐磨衬套，可沿主梁轴向滑动调整工位位置，锁紧后可承受最大15kg的末端作业负载，安装座与主梁的配合间隙控制在0.2mm以内，避免滑动过程中出现卡滞或晃动超差的问题。机械臂主体采用多关节铰接结构，大臂与小臂的铰接点均配置阻尼限位结构，

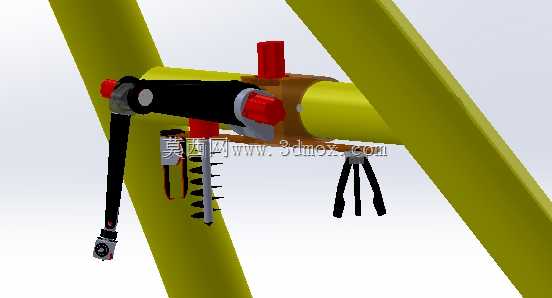

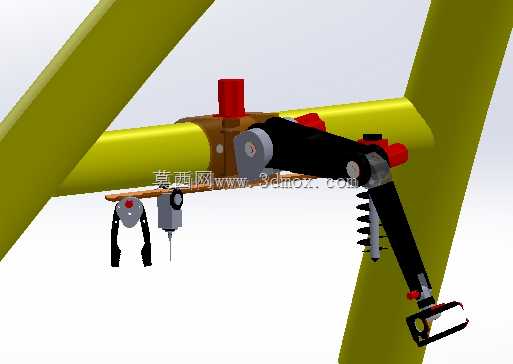

　　可根据作业范围调整关节摆动角度，大臂最大摆动角度为120度，小臂最大摆动角度为150度，末端执行器的作业覆盖范围为安装座下方半径1.2米的扇形区域，可覆盖该范围内3个独立作业工位的操作需求。末端配置了三类可快速切换的作业组件，分别是夹持式取料手、气动钻孔单元、仿形夹持抓手，不同组件通过快换接口与小臂末端连接，快换接口的定位销与锁紧卡扣配合，重复定位精度可达0.1mm，切换单个作业组件的时间不超过10秒，无需额外工具即可完成拆装。夹持式取料手采用双指平行夹爪结构，夹爪内侧粘贴防滑橡胶垫，可夹持直径10-50mm的圆柱类或规则方形工件，夹持力可通过配套气动回路调整，范围为5-30N，避免夹伤薄壁类工件表面；

　　气动钻孔单元配置进给导轨与行程限位块，钻孔行程为50mm，可适配最大直径6mm的钻头，完成铝合金、工程塑料等轻量材质工件的钻孔作业，钻孔进给速度可通过节流阀调整，适配不同材质的切削参数；仿形夹持抓手针对异形工件设计，抓手轮廓与目标工件的夹持位完全贴合，可稳定抓取外形不规则的零部件，转运过程中工件的晃动量控制在0.5mm以内，满足工位间转运的定位要求。整套机构的动力来源以气动为主，所有驱动气缸均配置磁性开关，可反馈活塞位置信号，方便接入产线的控制系统实现动作逻辑联动，气管沿机械臂臂身的走线槽布置，避免关节摆动过程中拉扯气管造成损坏。设计过程中重点校核了关节铰接点的受力情况，大臂与安装座的连接轴采用40Cr材质调质处理，

　　可承受最大200N的径向载荷，满足末端挂载作业组件时的强度要求，臂身采用铝合金型材加工，在保证结构刚性的前提下降低整体自重，减少安装座与桁架主梁的负载。安装边界方面，整套机构安装完成后，沿主梁轴向的宽度为280mm，垂直方向的最大下垂高度为900mm，作业时小臂外伸的最大距离为800mm，布局时需在作业覆盖范围内预留不小于1.5米见方的操作空间，避免与周边设备产生运动干涉。在实际应用中，这套机构可直接挂载于现有车间的桁架输送梁上，无需对原有产线布局做大规模改造，即可快速搭建多工位作业单元，相比落地式工业机器人，其采购与部署成本更低，维护难度更小，适合中小型制造企业的轻量化自动化改造需求，可完成工件取放、钻孔、辅助装配等多类作业，有效提升工位作业的一致性与效率，减少人工操作带来的误差与安全隐患。结构设计时还考虑了日常维护的便利性，所有铰接点的轴承均采用自润滑轴承，日常使用无需频繁加注润滑脂，快换接口的锁紧卡扣为标准件，损坏后可直接替换，无需定制加工，降低后期运维的配件成本。
