防滑包胶轮毂驱动轮结构设计

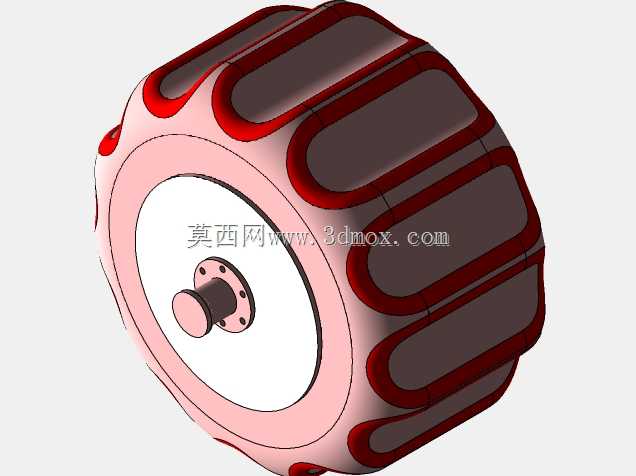

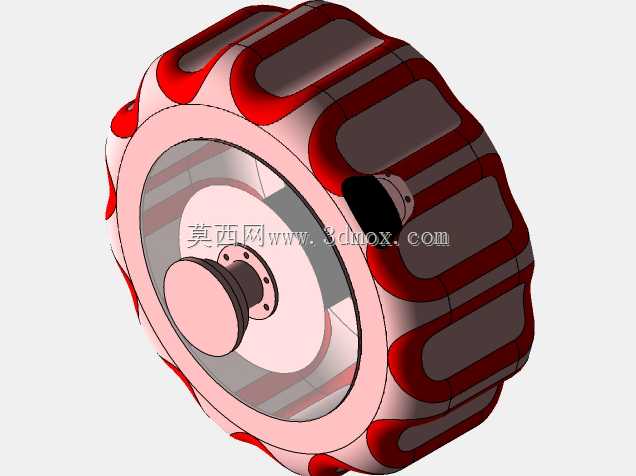

　　这款轮体结构主要面向小型移动装备、巡检机器人、轻型输送载具的行走端应用，在仓储分拣线的辅助移载小车、厂区短途配送的无人转运设备、室内作业的服务类移动机械上都能适配使用，核心作用是作为行走执行部件，承载设备整体载荷的同时，传递驱动扭矩实现设备的前进、后退与转向动作，轮面接触地面时提供足够的附着摩擦力，避免行走过程中出现打滑、侧偏的问题。从结构设计逻辑来看，轮体采用分体式组合思路，中间的轮毂部分为刚性支撑结构，采用法兰式安装接口，中心伸出的定位轴颈与设备驱动轴配合，端面的法兰盘预留均匀分布的安装孔，可通过紧固件与驱动输出端刚性连接，保证扭矩传递过程中无旷量，安装时轴颈与安装座的轴承位配合公差控制在过渡配合区间，既保证装配便捷性，

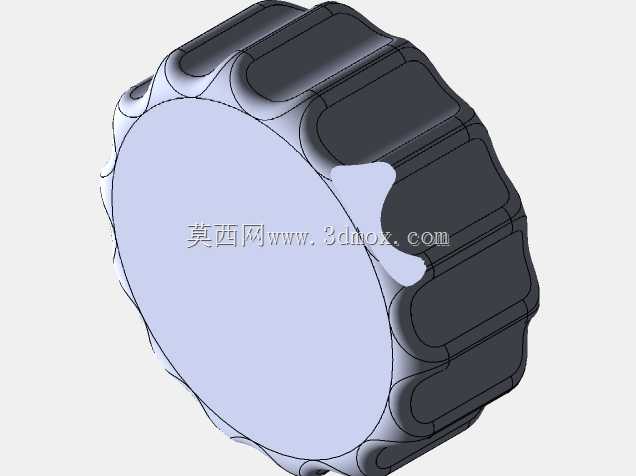

　　又能避免长期运转出现轴孔磨损。轮毂外圈的轮面部分采用凹凸间隔的筋条结构，凸起的筋条沿轮体周向均匀排布，筋条边缘做圆弧过渡处理，避免应力集中导致的结构开裂，凹陷的槽体可以在轮面接触地面时排出接触面的积水、浮尘，减少接触面的介质隔层，提升湿滑、多尘工况下的附着性能，轮面的外层包覆高摩擦系数的弹性材质，既可以缓冲行走过程中遇到微小颠簸时的冲击，降低设备整体的振动传导，又能进一步提升轮面与接触地面的摩擦力，避免启动、制动阶段出现打滑位移。从安装边界来看，轮体的轴向总宽度控制在适配小型驱动模组的尺寸区间，轮毂中心的安装轴径匹配常规小型驱动电机的输出轴尺寸，法兰盘上的安装孔位圆周直径符合通用小型行走轮的安装规范，

　　不需要额外做转接件就可以直接适配市面上多数轻型移动设备的驱动端安装位，轮体的最大外径设计兼顾了行走越障能力与驱动扭矩匹配，不会因为轮径过大导致驱动端负载扭矩超标，也不会因为轮径过小导致微小障碍物就卡滞停转。在实际工况适配中，这款轮体可以覆盖室内环氧地坪、水泥地面、薄地毯等常见的室内作业地面，轮面的筋条结构在经过地面接缝、微小凸起时，接触压力会集中在凸起的筋条位置，压过障碍物后弹性包覆层会快速回弹，保证轮体始终与地面保持足够的接触面积，不会出现短暂悬空导致的驱动空转。设计过程中特意将轮毂的支撑辐板做了等厚圆弧过渡，从中心安装位到外圈轮面的壁厚均匀变化，既保证了整体结构的刚性，在额定载荷下不会出现辐板变形，又尽可能控制了轮体的自身重量，

　　降低驱动端的惯量负载，提升设备启动、制动的响应速度。轮体的中心安装孔与定位轴颈做了同轴度公差约束，保证轮体旋转过程中的径向跳动量控制在极小范围内，避免高速行走时出现轮体偏摆导致的设备行走轨迹偏移，也能减少轴承位的额外径向载荷，延长配套轴承的使用寿命。在细节处理上，轮面的所有棱边都做了倒圆角处理，没有尖锐的边角，一方面避免装配过程中划伤操作人员，另一方面也能减少轮面包覆层在边角位置的应力开裂风险，长期使用不会出现包胶层从边角位置起翘脱落的问题。法兰盘上的安装孔都做了沉孔设计，紧固件安装后头部不会突出法兰端面，避免安装后与驱动端的其他结构发生干涉，也能让法兰端面与驱动输出端面完全贴合，保证连接的刚性。
