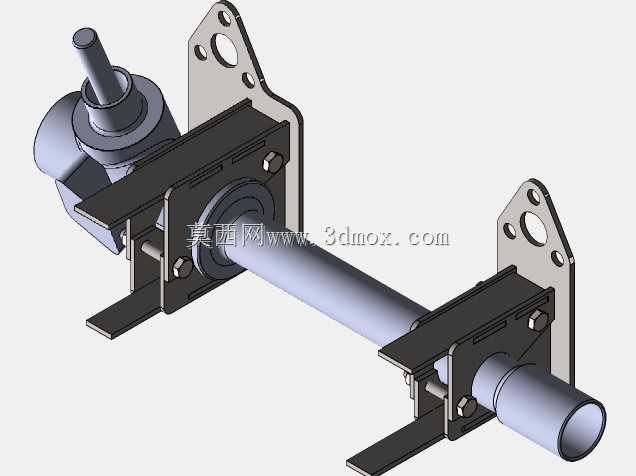

双安装座悬臂式传感检测固定支架结构

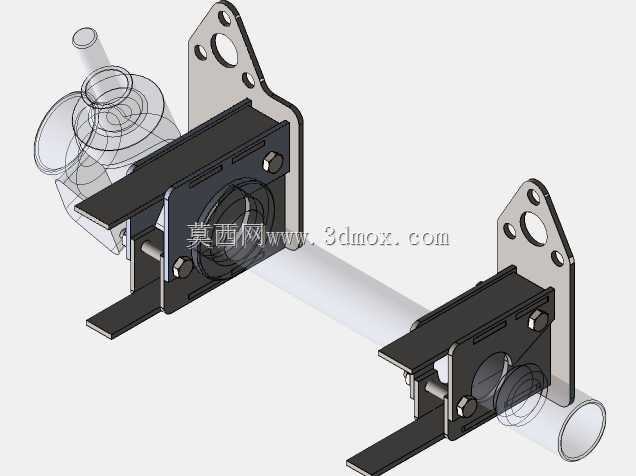

　　在工业自动化检测工位、流水线工件到位识别、设备运行状态监测这类场景里，传感元件的安装固定结构往往直接决定检测精度与长期运行稳定性，这款双安装座悬臂式的传感固定支架，就是针对跨距式检测需求设计的专用安装构件。从实际使用场景来看，这类结构常应用在皮带输送线的两侧，用来对射安装光电类传感元件，或是在工装夹具的上下工位间固定位移检测部件，两个安装支座分别固定在工位两侧的型材架或设备台面上，中间的悬臂梁形成稳定的跨接结构，避免单悬臂支架长期受振动影响出现的悬臂端下垂、检测位置偏移问题。

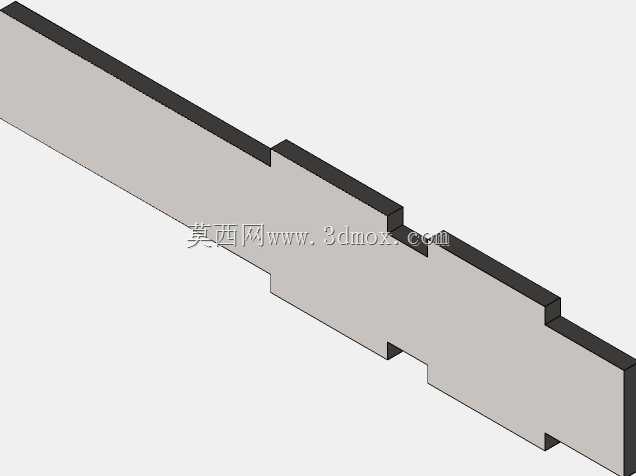

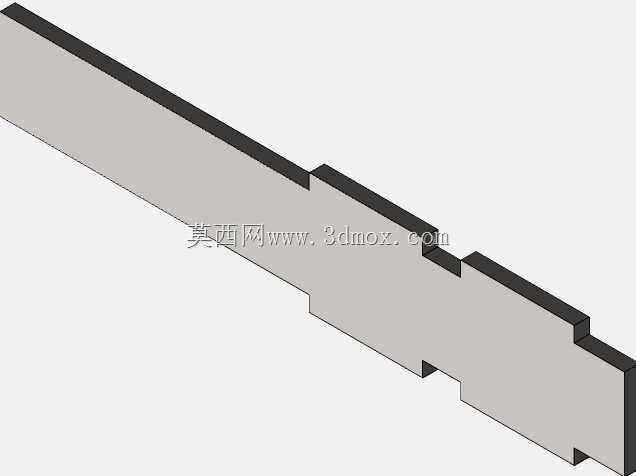

　　设计思路上，这款结构优先考虑了安装后的刚性与位置可调性，两端的安装座预留了标准的紧固件过孔，可适配常用的工业铝型材T型槽安装，也能直接通过膨胀螺栓固定在混凝土设备基座上，悬臂梁与两端支座采用嵌入式的连接结构，配合侧面的紧定螺钉实现悬臂伸出长度的无级调整，现场调试时可根据实际检测点的位置，灵活调整两个安装座之间的跨距，不需要额外加工转接件。从结构细节来看，悬臂梁采用了变截面的设计，靠近安装座的位置截面厚度更大，向跨中位置逐步过渡到合理厚度，在保证整体抗弯强度的前提下尽可能降低结构自重，避免两端安装座承受过大的倾覆力矩，安装座上的传感元件固定位设计了多组安装孔位，可兼容不同外径的圆柱型传感元件，也能通过转接板安装方形的接近开关、视觉检测探头等不同类型的检测元件。

　　外形尺寸与安装边界方面，这款支架的单端安装座底面为平整的安装基准面，平面度控制在0.05mm以内，保证安装后与安装基面的贴合度，避免紧固后出现结构翘曲；悬臂梁的有效调整跨距覆盖常用的300mm至800mm工位宽度，安装座的整体高度可通过底部的调整垫片实现±5mm的高度微调，适配不同高度的输送线或工装台面。在实际选型使用时，需要注意安装基面的刚性，若安装在薄型钣金机架上，需要额外在机架背面加装加强垫板，避免支架紧固后机架板面变形导致检测位置偏移；悬臂梁调整到所需跨距后，需要将两侧的紧定螺钉对称拧紧，拧紧力矩控制在合理范围，避免悬臂梁被挤压变形影响直线度。

　　从功能特性来看，这款支架的结构没有多余的冗余设计，所有受力部位都做了圆角过渡，避免应力集中导致的长期使用断裂问题，表面采用发黑处理，在车间多粉尘、少量切削液飞溅的环境下也能具备基础的防锈能力，不需要频繁做表面维护。对比常见的单悬臂传感支架，这种双支座跨接的结构抗振动性能更强，在有冲压设备、往复运动机构的车间工位上，不会因为设备运行的振动导致悬臂端产生共振，保证传感元件的检测信号稳定，不会出现误触发、漏检测的问题。在装配调试环节，两端安装座的固定孔设计了长圆孔结构，安装时可在水平方向做小范围的位置调整，方便现场对齐检测光路或检测点，降低现场安装的调试难度，不需要对安装基面做二次配钻加工，能有效缩短工位改造的施工周期。
