轴装式传感检测安装支架总成结构

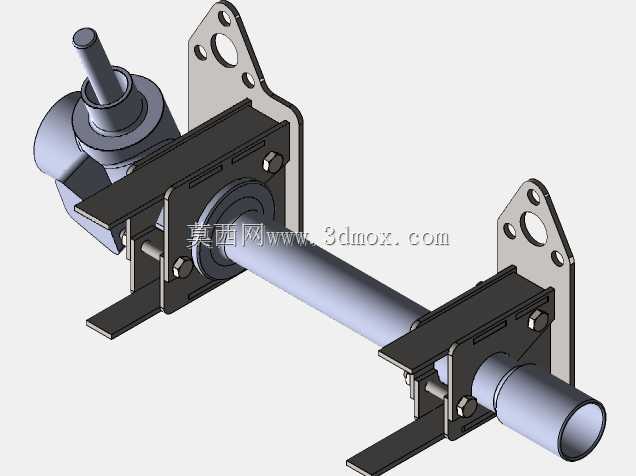

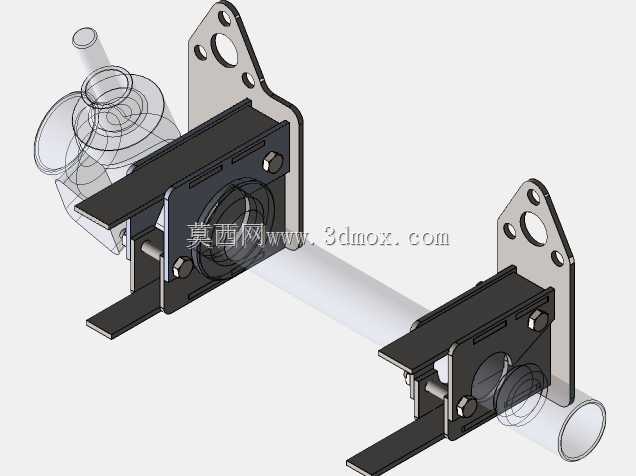

　　这套轴装式传感检测安装结构，主要面向工业传动系统的运行参数在线检测场景，常见于输送线主轴、小型动力输出轴、试验台架转轴的转速、转角、扭矩类传感单元安装固定，解决了常规抱箍式支架同轴度难保证、长轴运行抖动导致检测数据漂移的实际工程问题。从结构组成来看，整套构件以贯穿式空心主轴为装配基准，两端对称布置L型折弯安装立板，立板上预留多组不同孔径的安装孔位，既可以通过螺栓直接固定在设备的侧壁安装面，也能搭配角码适配非平面的安装基座，立板与主轴配合的位置采用翻边轴承座结构，内置滑动衬套减少主轴转动时的摩擦阻力，同时限制主轴的径向窜动，保证轴系转动的同轴度控制在0.1mm以内，避免传感检测端因为轴跳动出现信号丢失。

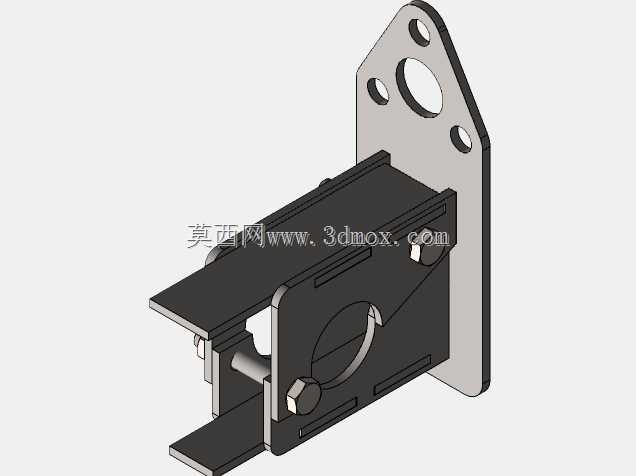

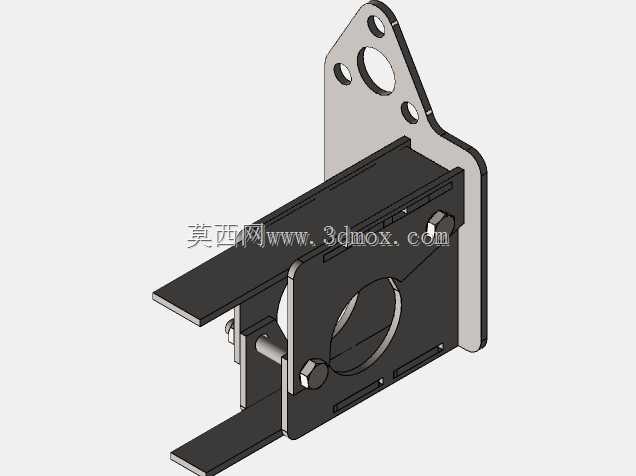

　　传感单元的安装位设置在主轴的输入端侧，通过两块平行的折弯安装板夹持固定，安装板上开有长条形调节腰孔，能够根据不同规格传感单元的安装尺寸调整夹持间距，同时可以微调传感检测头与轴上感应件的间隙，适配霍尔式、磁电式、光电式等不同原理的接触或非接触类传感元件安装，不需要额外加工定制转接板，降低现场改造的加工成本。设计过程中优先考虑了安装维护的便捷性，所有紧固件均采用标准外六角螺栓，现场拆装不需要专用工具，主轴采用空心结构设计，既可以穿装走线为轴端的检测元件提供布线通道，也能减轻整体结构重量，降低对安装基座的载荷要求，两端的安装立板采用折弯一体成型工艺，相比焊接式支架的形位公差更容易控制，批量生产时的装配一致性更好。从安装边界尺寸来看，

　　整套结构的轴向总长度可根据被测轴的长度适配调整，当前结构的径向最大轮廓尺寸不超过安装立板的对角线长度，安装时只需要在设备基座上预留对应四个固定螺栓的孔位即可，不需要对原有设备的主体结构做大规模改动，适合老旧设备的传感检测升级改造场景。实际使用过程中，这套支架结构能够承受主轴最高3000rpm的连续运转工况，立板与主轴配合处的衬套采用自润滑材质，长期运行不需要额外加注润滑脂，减少日常维护工作量，传感安装位的夹持板做了加厚处理，即使设备运行存在一定的振动，也能保证传感单元的位置不发生偏移，检测数据的重复精度可以控制在0.5%以内，满足大部分工业现场的传动参数检测要求。结构设计时还预留了拓展安装位，在主轴的输出端侧可以额外加装编码器、

　　测速齿轮等检测元件，不需要额外增加支架，一套结构即可完成多参数的同步检测安装，整体的装配公差配合按照IT7级精度控制，所有板件的边缘都做了倒角处理，避免安装过程中划伤操作人员或者线缆，适配的主轴直径覆盖常用的20mm到50mm规格区间，能够满足大部分中小型传动设备的检测安装需求。
