重力式移动限位托持装置结构设计

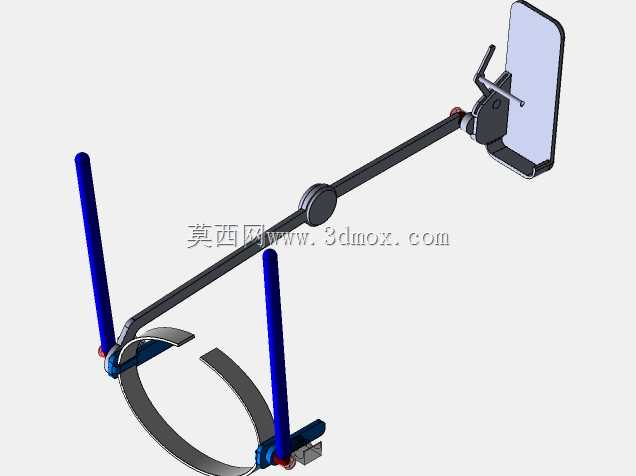

　　该装置属于工位辅助托持类机械结构，核心依托重力自锁原理实现待承托物件的位置固定，常见于小型零部件装配工位、检测工位的辅助定位场景，可替代人工持握完成工件的姿态保持，降低作业过程中的操作疲劳度，同时提升定位一致性。从结构组成来看，装置分为底部固定支撑段、悬臂调节段、末端夹持承托段三个核心部分，底部采用双立柱配合弧形导轨的组合形式，两根垂直布置的立柱作为整个装置的基础承载构件，下端可通过螺栓锁紧在工作台面或者专用安装基座上，弧形导轨跨接在两根立柱之间，为悬臂组件提供水平方向的角度调节行程，调节过程中悬臂可沿弧形导轨做扇形摆动，适配不同工位的操作位置需求，弧形导轨上预设的锁紧点位可在角度调整到位后通过快拆旋钮完成固定，

　　避免作业过程中出现位置滑移。悬臂段采用分段式伸缩杆结构，杆体之间设置阻尼调节环，可根据实际作业距离调整悬臂的伸出长度，调整范围覆盖常规工位0.3米到0.8米的操作半径需求，杆体内部预置走线通道，若末端承托物件附带检测传感元件，可直接将线缆从杆体内部穿行，避免外部走线剐蹭作业区域的其他设备。末端承托段设置有重力触发的锁止机构，当待承托物件放置到承托板上时，物件自重会压下触发摆杆，带动内部的棘爪结构卡入悬臂端的定位齿槽，自动完成位置锁止，无需人工额外操作锁紧件，取走物件后锁止机构在复位弹簧作用下自动解锁，可重新调整悬臂的位置与角度；承托板表面贴附防滑橡胶垫，避免物件放置后出现滑动，承托板与悬臂连接位置设置万向调节关节，

　　可根据物件的外形调整承托板的倾斜角度，适配不同外形工件的承托需求。设计过程中重点考量了操作便捷性与结构可靠性的平衡，所有可调节部位的操作力均设置在15N到25N区间，操作人员单手握持即可完成位置调整，无需借助额外工具；整体结构的运动部件均设置有限位挡块，避免调节过程中出现构件脱出的问题，所有铰接位置均采用自润滑轴套，长期使用无需频繁加注润滑脂，降低日常维护工作量。安装边界方面，底部双立柱的中心距为220mm，立柱直径为25mm，安装时需要在安装基面预留至少300mm×200mm的平面空间，弧形导轨的摆动半径为180mm，悬臂完全伸出后末端承托板的最大高度距离安装基面为450mm，最低高度为120mm，

　　可适配不同身高操作人员的作业高度需求；整体结构的额定承载能力为5kg，可满足常规小型零部件、手持式检测工具的承托需求，若需要承载更大重量的物件，可通过加粗悬臂杆体直径、更换刚度更高的复位弹簧来提升承载上限，整体结构的模块化程度较高，各段构件均可单独拆卸更换，后期维护时无需拆解整个装置即可完成易损件的替换。在实际产线应用中，该类装置常布置在装配流水线的侧边工位，用来承托电动拧紧工具、检测量具或者待装配的小型零部件，作业人员取放物件时无需反复调整装置位置，依靠重力自锁特性即可自动完成位置固定，相比传统的固定式托架，可减少40%左右的工位调整辅助时间，同时避免工具随手放置导致的台面磕碰、掉落损伤问题；部分检测场景中，也可将该装置的末端承托板更换为专用夹具，用来固定视觉检测相机、位移传感器等检测元件，调整到位后依靠重力锁止保持检测位置稳定，减少检测过程中的位置偏移误差。
