武器弹药自动补给输送装置结构设计

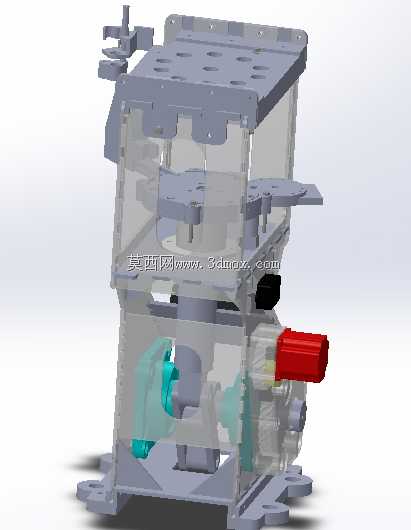

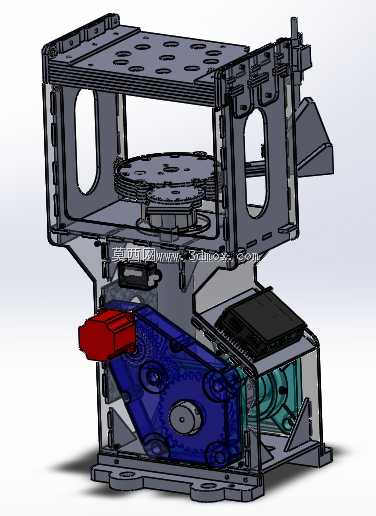

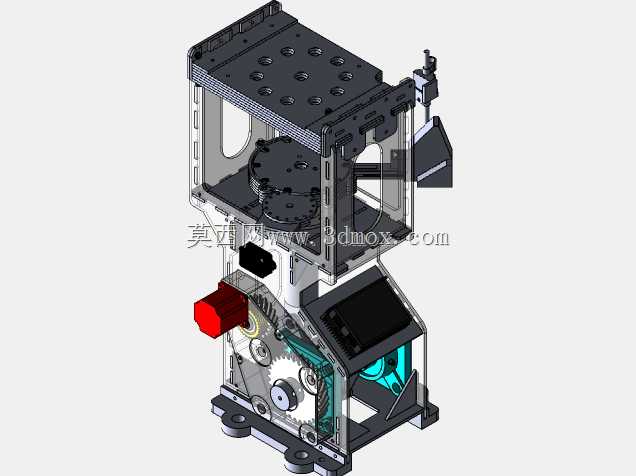

　　这套弹药补给装置的结构设计，核心服务于机载、车载武器站的连续供弹需求，在实战化应用场景中，供弹链路的可靠性直接决定火力持续性，因此整个结构从安装边界到内部传动逻辑，都围绕高震动、高冲击的使用环境做了针对性适配。从安装适配性来看，装置整体采用上下双层安装板的框架式结构，底部安装板预留了多组沉头安装孔位，可直接适配武器站舱内的标准安装基面，安装孔位的孔距公差控制在±0.05mm范围内，能抵消载具行进过程中产生的装配应力，避免长期震动后出现连接松动；顶部安装板预留了与武器受弹口对接的定位销孔，对接时可通过销孔快速完成与受弹机构的同轴定位，不需要额外调整对接姿态，能缩短战地拆装维护的时间。装置的内部传动链路采用分层布局，

　　下层为弹药存储与初级输送段，设计了带定位卡槽的输送轮结构，每发弹药在进入输送链路时都会被卡槽精准限位，避免载具大角度机动时弹药出现移位、卡滞；中层为弹药姿态调整段，通过曲面导向槽与拨弹轮的配合，将下层输送上来的弹药调整到与武器受弹口匹配的入膛姿态，导向槽的曲面曲率经过反复迭代，能保证弹药在姿态调整过程中不会出现磕碰变形，尤其是弹尖部位的防护，在导向槽对应位置做了圆弧过渡处理，避免刮擦影响弹药击发可靠性；上层为对接输出段，设计了弹性压弹结构，能根据弹药的尺寸公差自动调整压持力度，保证弹药进入受弹口时的推力稳定，不会出现推力过大导致的弹药变形，或是推力不足导致的供弹断续。考虑到战地维护的便捷性，整个装置的侧面板采用快拆式设计，

　　不需要完全拆解整体框架，仅通过松开侧边的两颗快拆螺丝就能打开侧面板，直接观察内部输送链路的状态，快速排除卡弹等常见故障；内部的输送轮、拨弹轮等易损件都采用模块化设计，单个零件损坏时可直接单独更换，不需要更换整个传动组件，能大幅降低后勤维护的配件储备压力。在结构强度设计上，框架主体采用高强度铝合金材质，在保证整体结构刚度的前提下尽可能降低自重，避免占用载具过多的载荷配额；内部与弹药直接接触的传动部件采用耐磨工程塑料与金属嵌件结合的结构，既降低了传动过程中的碰撞噪音，又能保证部件的长期耐磨性能，在连续供弹测试中，整套机构可完成上千次连续供弹循环无卡滞，传动部件的磨损量控制在0.1mm以内，满足实战场景下的连续使用需求。

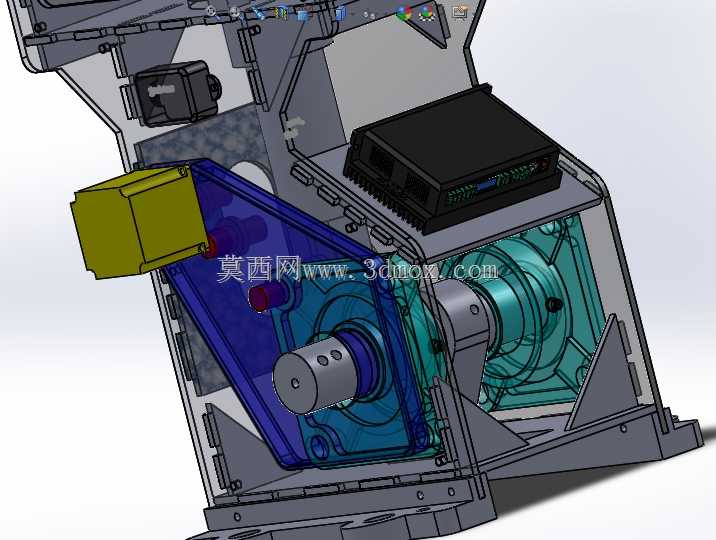

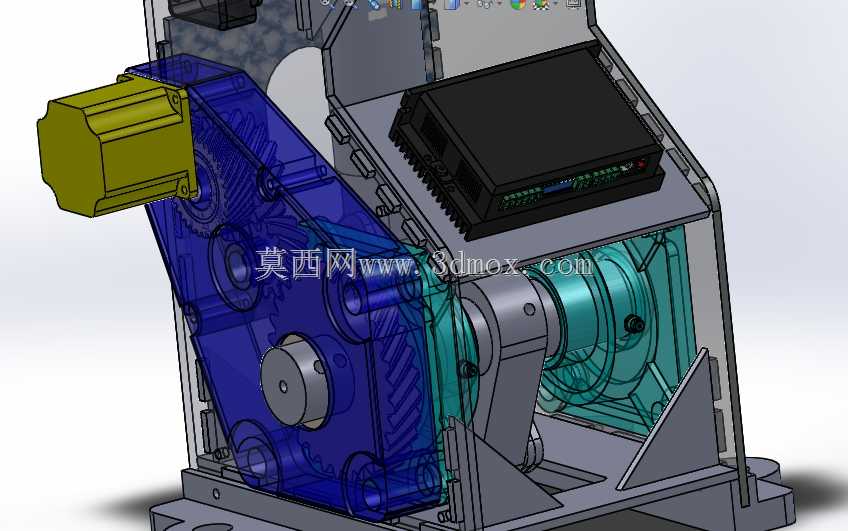

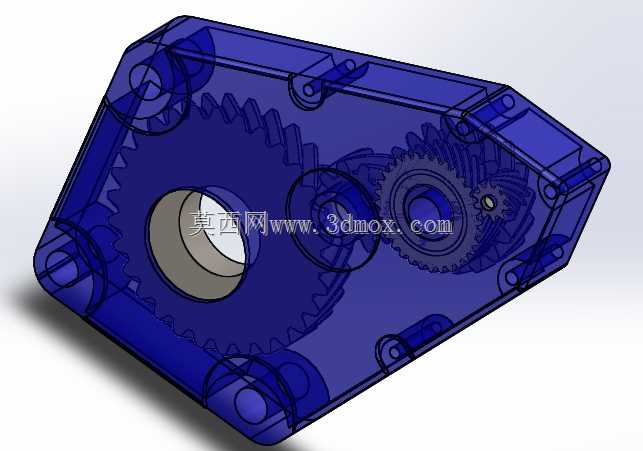

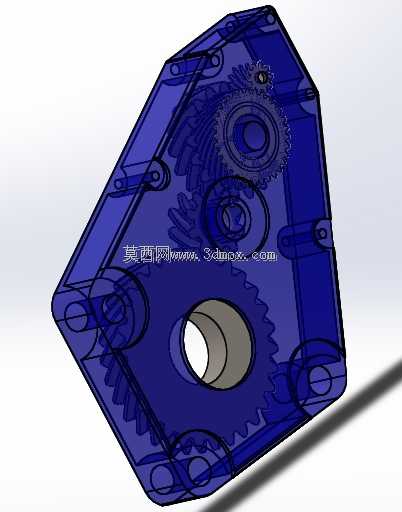

　　装置侧面预留了动力输入接口，可适配标准伺服动力输出，动力输入轴采用花键连接结构，能传递足够的扭矩，同时在动力输入端设计了过载保护结构，当链路出现卡滞时，过载保护结构会自动打滑，避免动力组件强行输出扭矩损坏内部传动零件或是弹药，提升整套装置的故障容错能力。从外形尺寸来看，整套装置的长宽尺寸控制在常规武器站的舱内安装边界内，高度方向预留了足够的弹药存储容量，不会超出舱内的安装高度限制，同时在装置的边角位置都做了圆弧倒角处理，避免战地拆装时划伤操作人员，也能降低载具震动过程中与周边设备发生磕碰的概率。
