十字滑台可调式铣削夹持虎钳结构

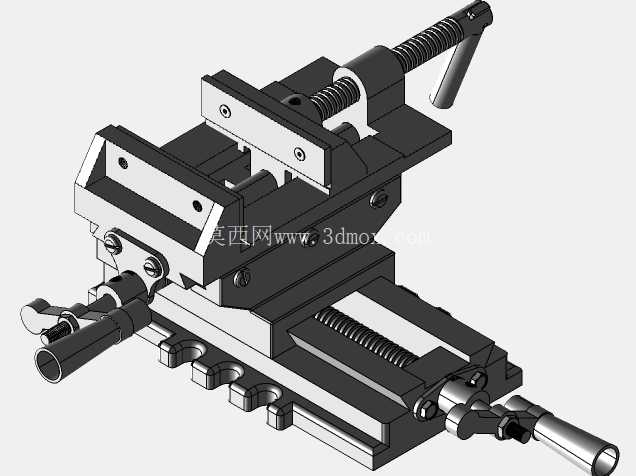

　　这款十字滑台结构的铣削虎钳，是铣床、小型加工中心工位上最常用的机加夹持工装，日常做小尺寸零件的铣平面、铣槽、钻孔、铰孔工序时，不用反复松夹找正工件位置，靠两个垂直方向的丝杠进给就能调整工件的加工坐标，对单件小批量的机修、工装打样场景适配性极强。从实际使用场景来看，普通平口钳只能完成单次装夹后的固定夹持，遇到需要在工件上加工多个不同坐标位置的孔位、台阶槽时，每次调整都要敲打工件找正、重新打表校准，辅助时间占比能到单件加工时长的三成以上，这款带十字滑台的虎钳，底座集成了两组互相垂直的燕尾导轨副，分别对应X、Y两个方向的手动进给，每根进给丝杠都带锁紧手柄，调整到位后可以直接锁死滑台位置，避免铣削过程中受切削力冲击产生位移，加工过程中需要移位时，只需要松开对应方向的锁止手柄，转动进给手轮就能精准调整工件位置，手轮端带刻度环，单格进给精度能到0.02mm，完全能满足普通铣削、钻削工序的位置精度要求。

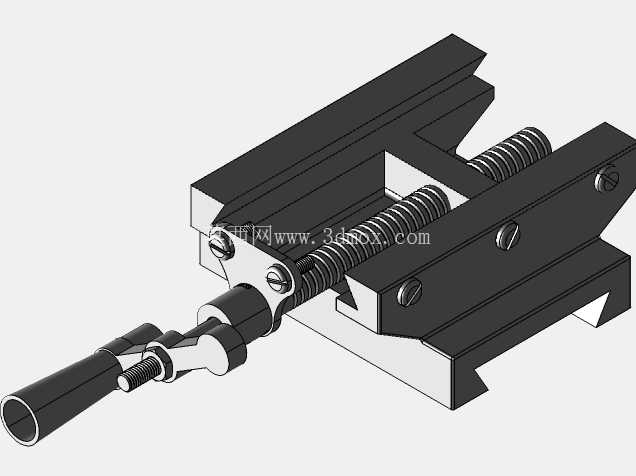

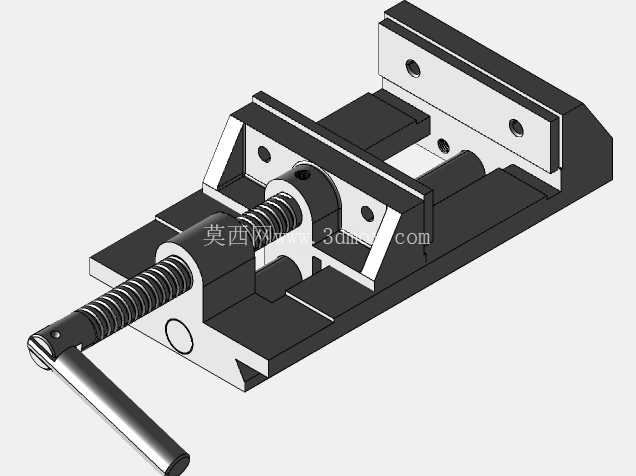

　　夹持结构部分，固定钳身和活动钳口的夹持面都做了淬硬处理，硬度能到HRC45-50，表面磨出细密的交叉网纹，增大和工件接触面的摩擦力，夹持毛坯件或者硬度较高的钢材时不会出现打滑跑位，活动钳口的夹紧丝杠是梯形螺纹，传动效率适中，自锁性能好，夹紧后不会因为切削振动出现松夹，钳口的开口范围适配常见的小型机加工件，最大夹持行程能覆盖常规小尺寸工装、零件的装夹需求，不用频繁更换钳口或者加装垫块。设计层面上，整个虎钳的滑台配合面都做了刮研处理，燕尾导轨的间隙可以通过侧边的镶条调整，长期使用出现磨损后，只需要微调镶条的压紧螺钉就能消除配合间隙，恢复导向精度，不用整体更换导轨部件，维护成本很低。

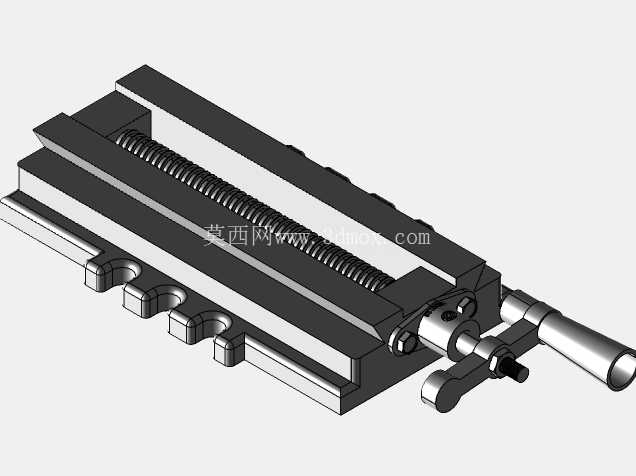

　　底座的安装边做了多个T型槽固定用的开口压块槽，可以直接通过T型螺栓固定在铣床工作台、钻床工作台的T型槽上，安装时只需要找正固定钳口和机床进给方向的平行度，打表校准后压紧就能长期使用，安装边界适配绝大多数普通立式铣床、台式钻床、小型摇臂钻的工作台T型槽间距，不用额外做转接板。实际操作的时候，先把虎钳整体固定在机床工作台上，找正钳口方向，装夹工件时先转动夹紧丝杠预紧工件，用铜锤轻轻敲打工件上表面，确认工件和钳口支撑面贴合密实后再加大夹紧力，避免装夹倾斜导致加工尺寸超差；需要调整加工位置时，先松开对应方向的滑台锁紧手柄，转动进给手轮，对照刻度环调整到需要的坐标位置，再锁死滑台就可以开始加工，遇到需要铣削斜面或者斜孔的场景，还可以在钳口和工件之间加装角度垫铁，配合滑台的进给调整，能完成很多复杂小零件的加工工序。

　　和普通固定式平口钳比，这款虎钳最大的优势就是双方向进给调整的灵活性，在做小批量多工序的零件加工时，能大幅减少装夹找正的辅助时间，而且整体结构都是铸铁件，刚性足够，承受断续铣削的冲击力时不会产生明显的形变，加工出来的零件尺寸稳定性好，钳口部分还可以根据加工需求更换软钳口，加持表面精度要求高的精加工件时，不会夹伤工件表面，适配的加工场景覆盖了普通机械加工车间的小件加工、工装维修、技能培训实训等多个场景，不管是批量生产的工位辅助，还是维修车间的单件修配，都能满足使用要求。
