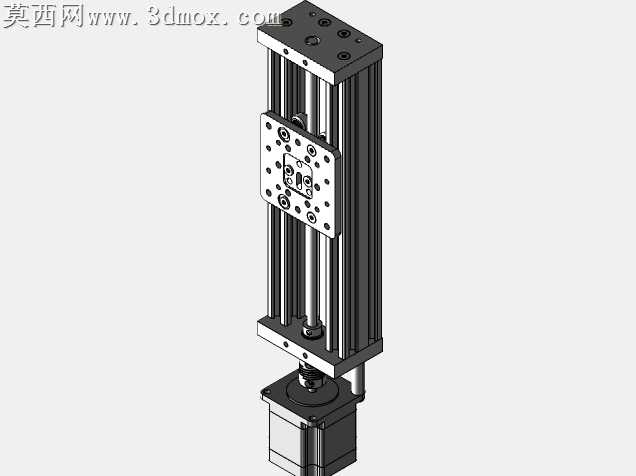

250mm行程C型梁直线执行机构设计

本作品为行程250mm的C型梁直线执行机构三维建模成果，建模过程中严格遵循机械传动设计规范，对各零部件进行1:1等比例参数化建模，完整还原机构的装配逻辑与运动特性。建模阶段首先完成C型铝型材梁体的主体构建，精准绘制梁体的安装槽位、端面安装孔阵列，保证型材截面尺寸与工业标准铝型材参数完全匹配，为后续零部件装配提供精准的定位基准。针对传动核心部件，建模时还原了滚珠丝杠的螺旋滚道、丝杠螺母的安装法兰、端部支撑轴承座的配合结构，同时对底部驱动端的伺服电机安装座、联轴器连接结构进行精细化建模，保证传动链各部件的同轴度配合关系符合设计要求。滑台部分的建模重点还原了安装板的多孔位安装阵列、滑块与C型梁导轨的配合结构，对滑台的限位结构、润滑注油孔等细节特征均做了完整呈现，保证滑台沿梁体运动的行程限位准确，无结构干涉问题。渲染阶段采用工业机械常用的材质表现方案，铝型材梁体赋予磨砂阳极氧化铝材质，金属结构件赋予哑光钢材材质，驱动电机外壳赋予磨砂黑工业塑料与金属端盖组合材质，丝杠与导轨部分赋予高抛光轴承钢材质，通过不同材质的粗糙度、金属度参数区分，清晰呈现各部件的材质属性与功能分区。结构设计上采用C型梁内嵌导轨与丝杠的布局，将传动部件半包裹在梁体内部，既提升了机构整体的结构刚性，又能减少外界粉尘杂质对传动部件的侵入，滑台安装板采用大尺寸多孔阵列设计，可适配激光加工头、机械手末端执行器、3D打印机挤出头等多种负载的安装需求，底部驱动端采用直连伺服电机的布局，缩短传动链长度，提升传动精度与响应速度。设计过程中重点校核了梁体的抗弯刚性、丝杠的临界转速、滑台的负载安装空间，保证250mm行程范围内机构运行平稳，无卡顿、偏摆问题，各连接部位的螺栓孔位均符合通用工业安装标准，可直接用于非标自动化设备的选型参考与结构改制。
