多工位软料拾取放置夹持机构

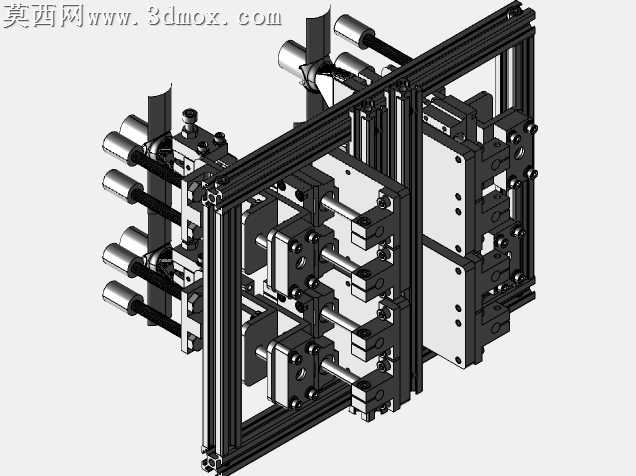

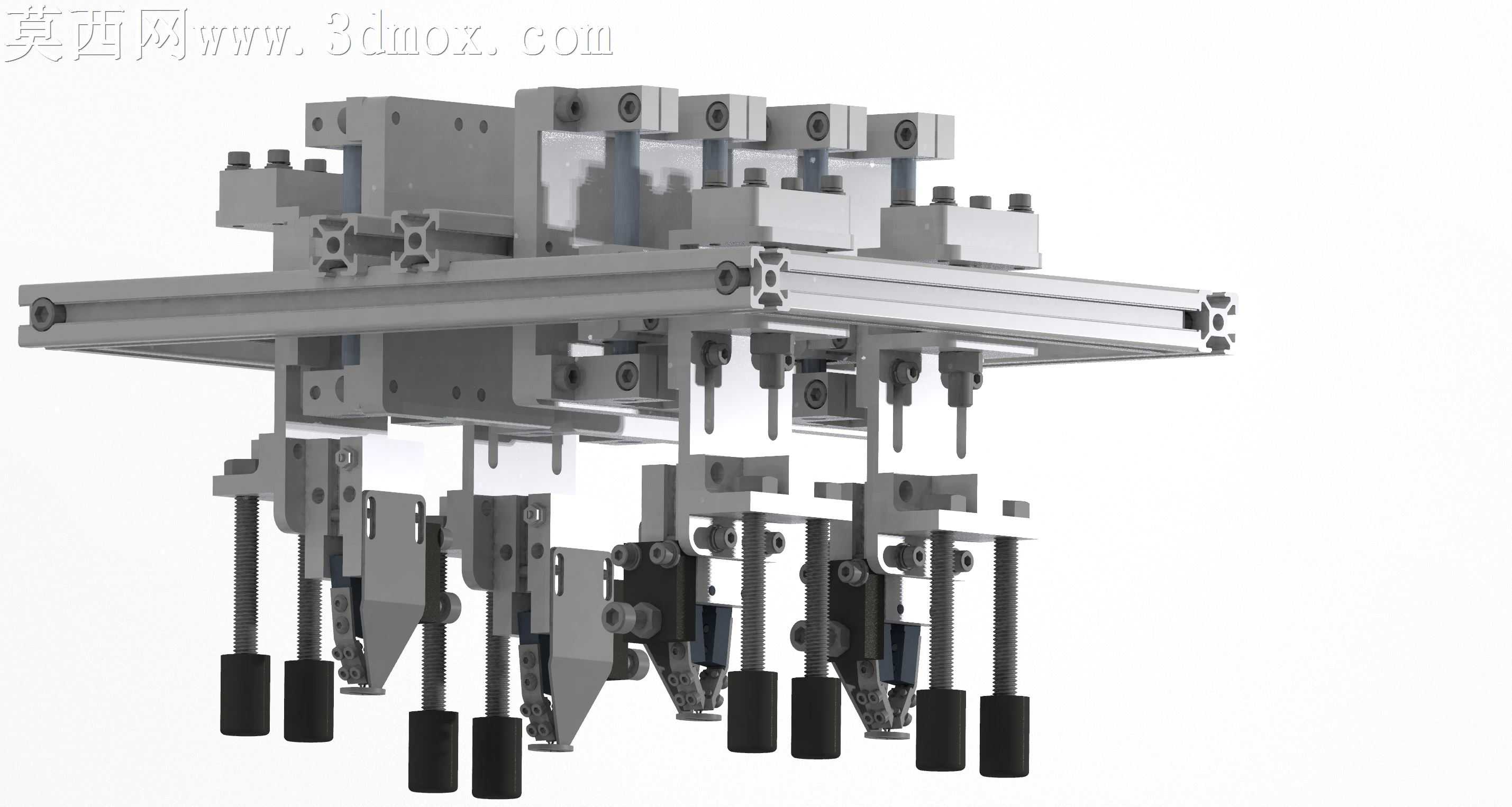

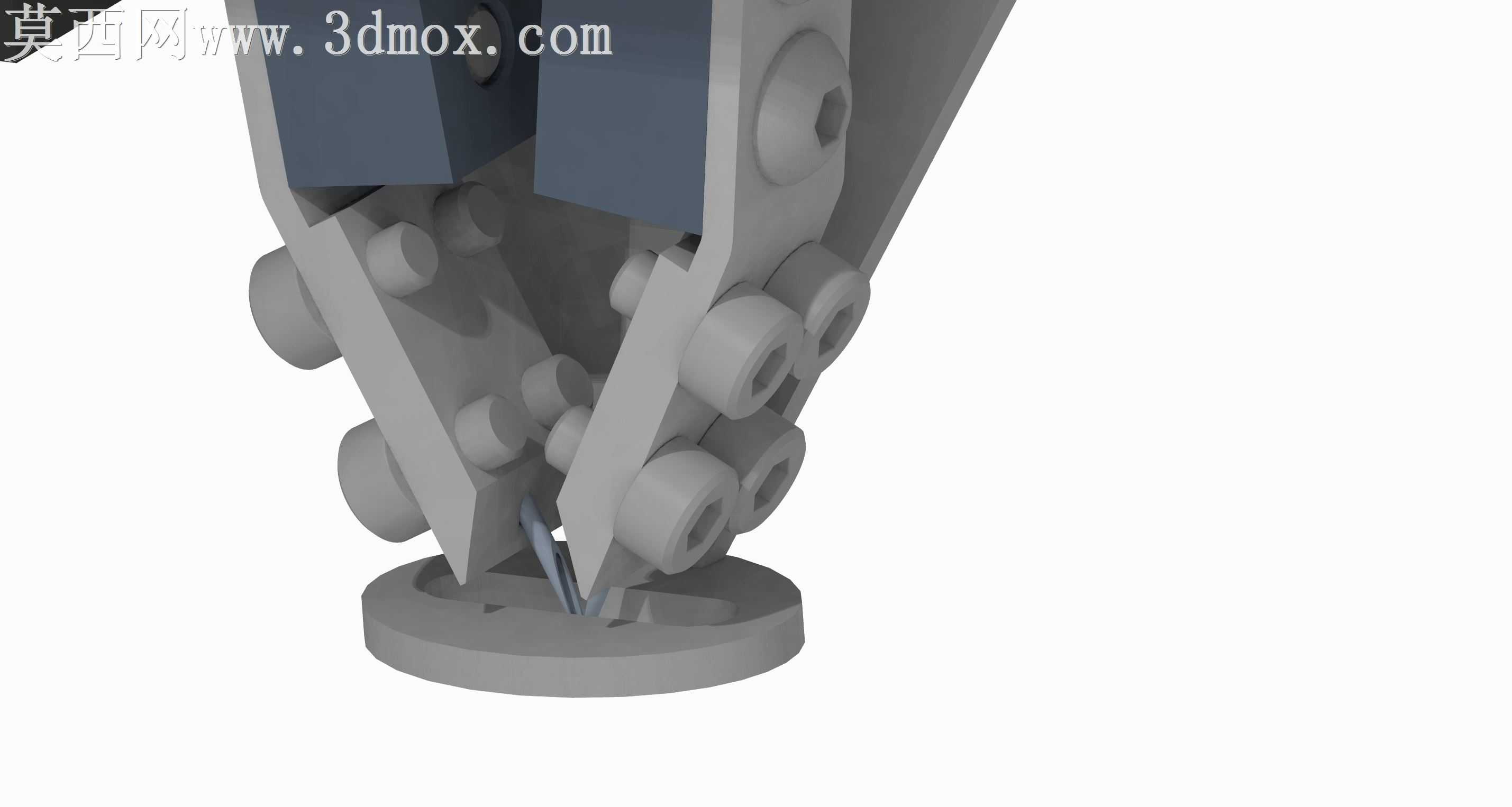

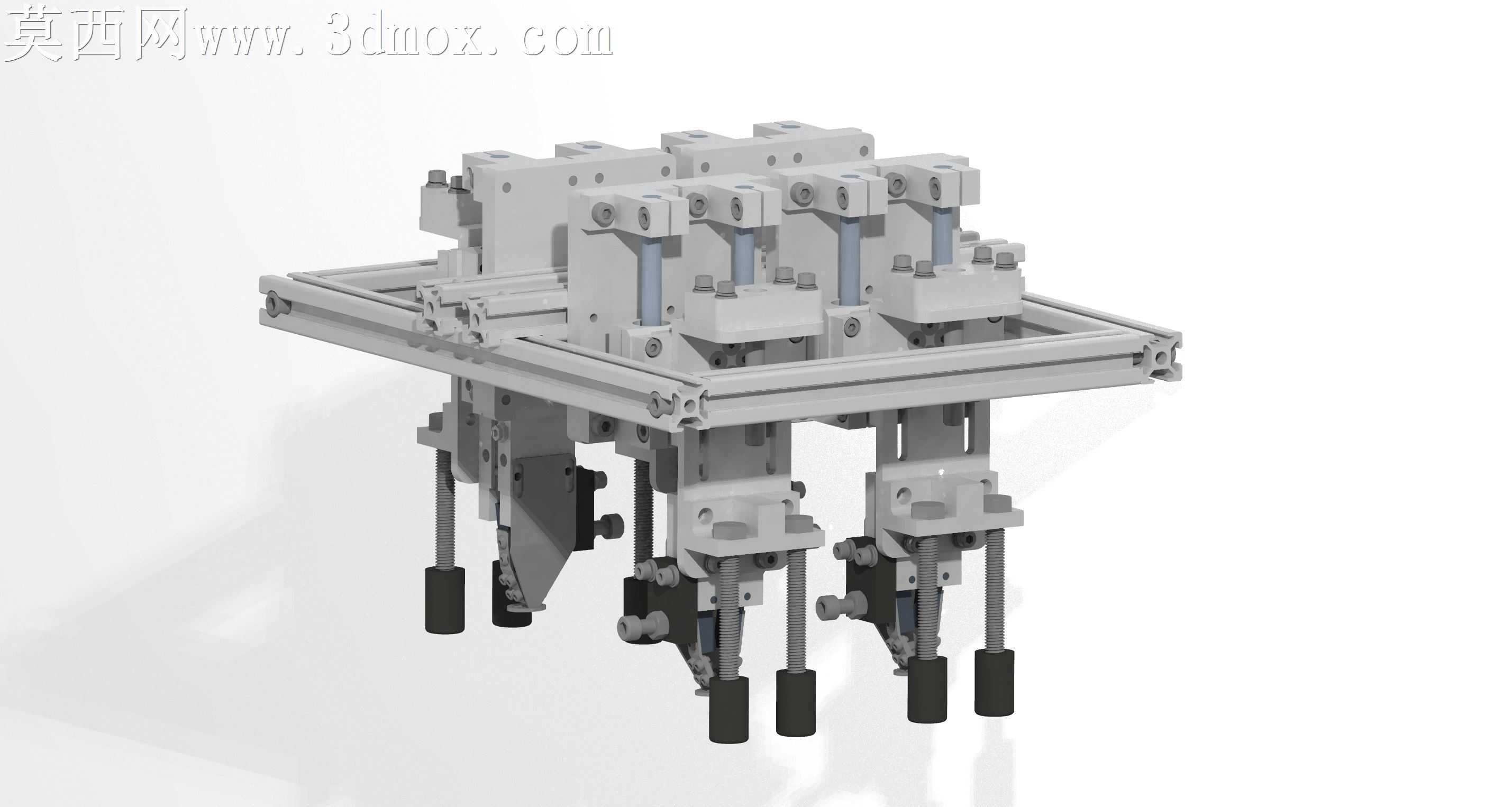

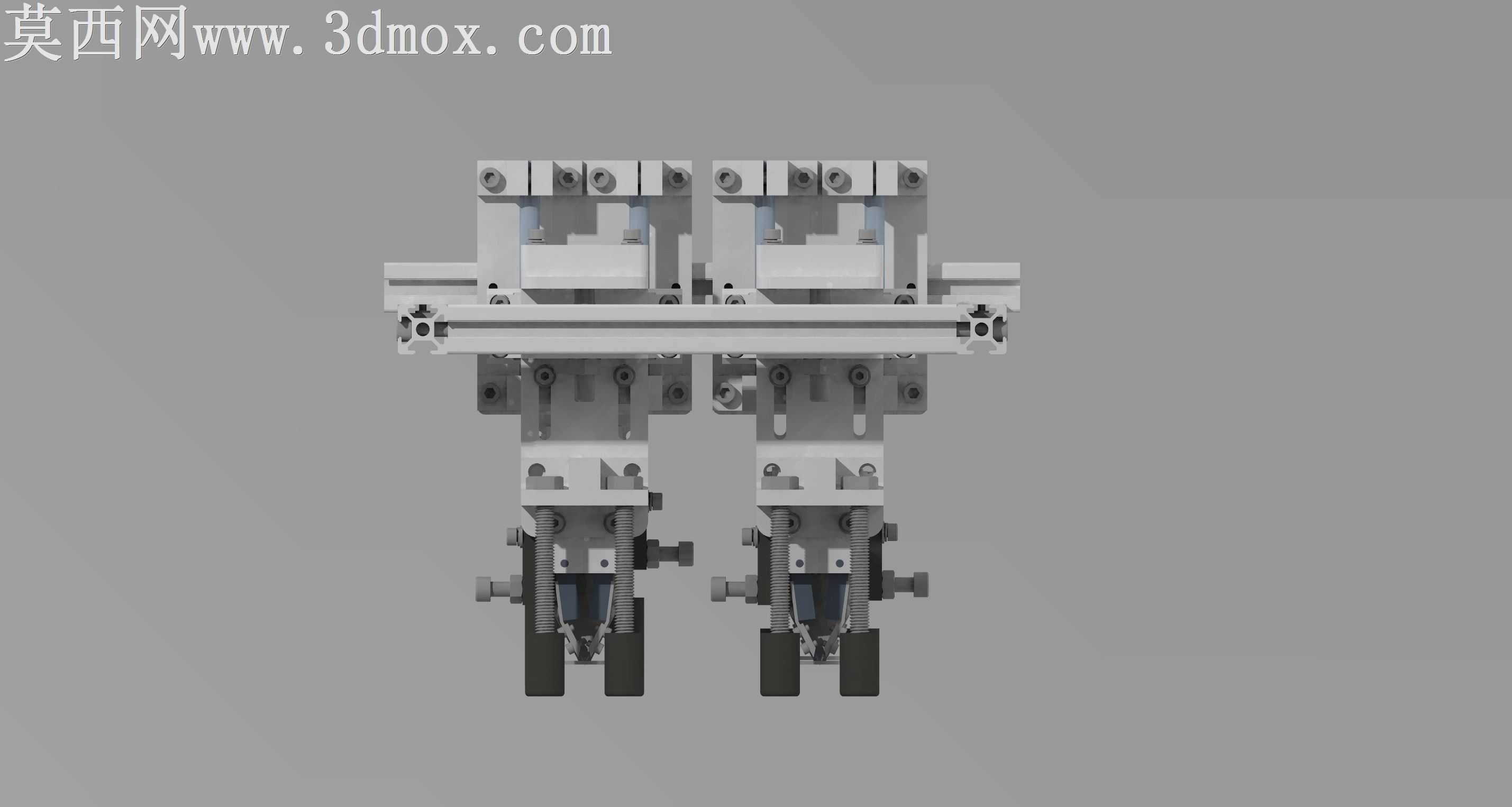

本模型为针对软质材料拾取放置作业设计的多工位夹持机构，采用三维参数化建模完成整体结构搭建，建模过程中对各零部件的装配公差、运动干涉情况做了完整校验，确保各运动副可顺畅完成预期动作。模型整体采用分层式布局设计，上层为安装基准架体，采用工业铝型材搭配加工金属安装板搭建，既保证了整体结构的刚性，也预留了充足的安装调节空间，可适配不同规格的自动化生产线安装接口。中层为多组独立的夹持驱动单元，每组单元对应一个独立夹爪，可根据作业需求同步动作或单独控制，实现多工件同步拾取转移，大幅提升软料搬运作业的效率。下层为针尖式夹持执行端，针对泡棉、软膜、轻薄纺织料等常规夹爪易打滑、易压损的软质材料设计，采用细针尖结构刺入软料表层实现稳定抓取，避免夹持力过大造成材料形变损伤，同时搭配弹性复位结构，在放置工件时可快速松脱，保证落料位置精准。渲染阶段对金属结构件赋予了磨砂阳极氧化金属材质，对铝型材部分赋予了哑光银白金属质感，对弹性部件、缓冲垫赋予了对应的橡胶、工程塑料材质，还原了机构真实的材质质感与装配效果。设计过程中充分考虑了机构的维护便捷性，各夹爪单元采用模块化设计，单个夹爪出现磨损故障时可单独拆卸更换，无需拆解整体机构；同时在各传动位置预留了润滑与调节空间，可根据实际抓取的软料厚度、材质特性调整针尖刺入深度与夹持力度，适配不同规格软质工件的拾取放置需求，整体结构紧凑，动作稳定可靠，可直接集成到自动化分拣、上下料、组装生产线中使用。
