挖掘机液压原木抓斗属具结构设计

　　在林区木材转运、贮木场原木堆垛、林场采伐作业现场，挖掘机配套的液压原木抓斗是替代传统人工捆扎、普通铲斗作业的核心属具，这套抓具的结构设计完全围绕原木类散状长料的抓取、转运、堆垛工况展开，从实际作业的受力边界出发做了针对性的结构强化。从作业场景来看，这类抓具主要适配中小型轮式、履带式挖掘机，替代原有铲斗安装在斗杆前端，不需要改动挖掘机原有液压管路，只需在斗杆末端预留的属具铰接点完成销轴连接，同时对接小臂处的备用液压油口即可驱动，安装边界完全匹配通用挖掘机的属具接口尺寸，铰接孔的同轴度公差控制在0.1mm以内，避免安装后出现偏载磨损。

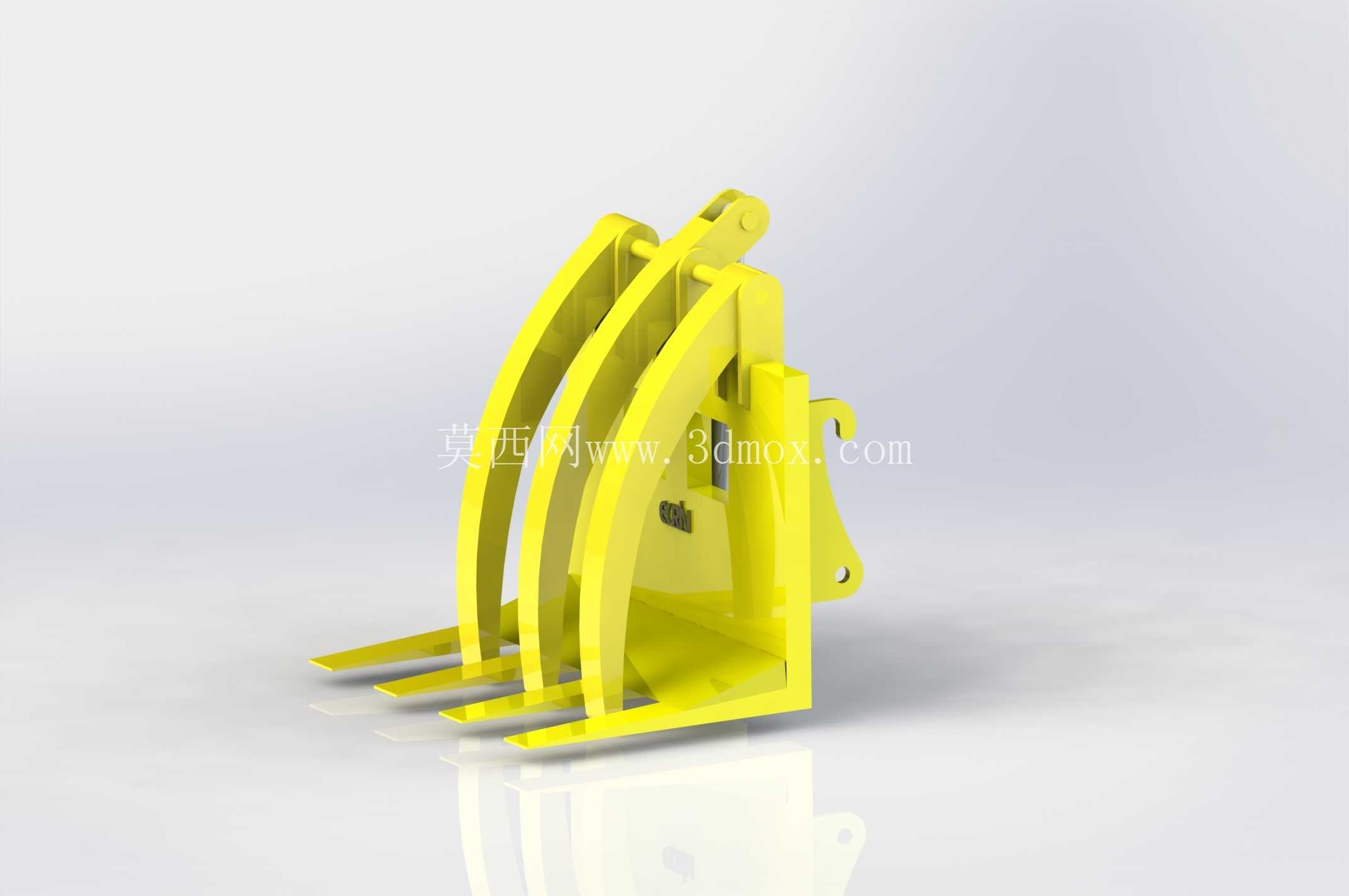

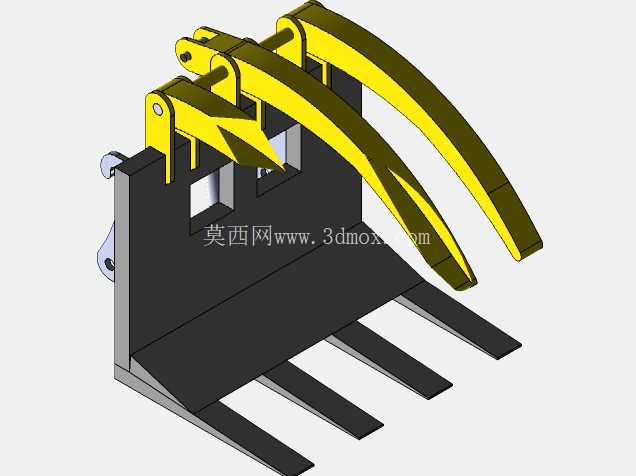

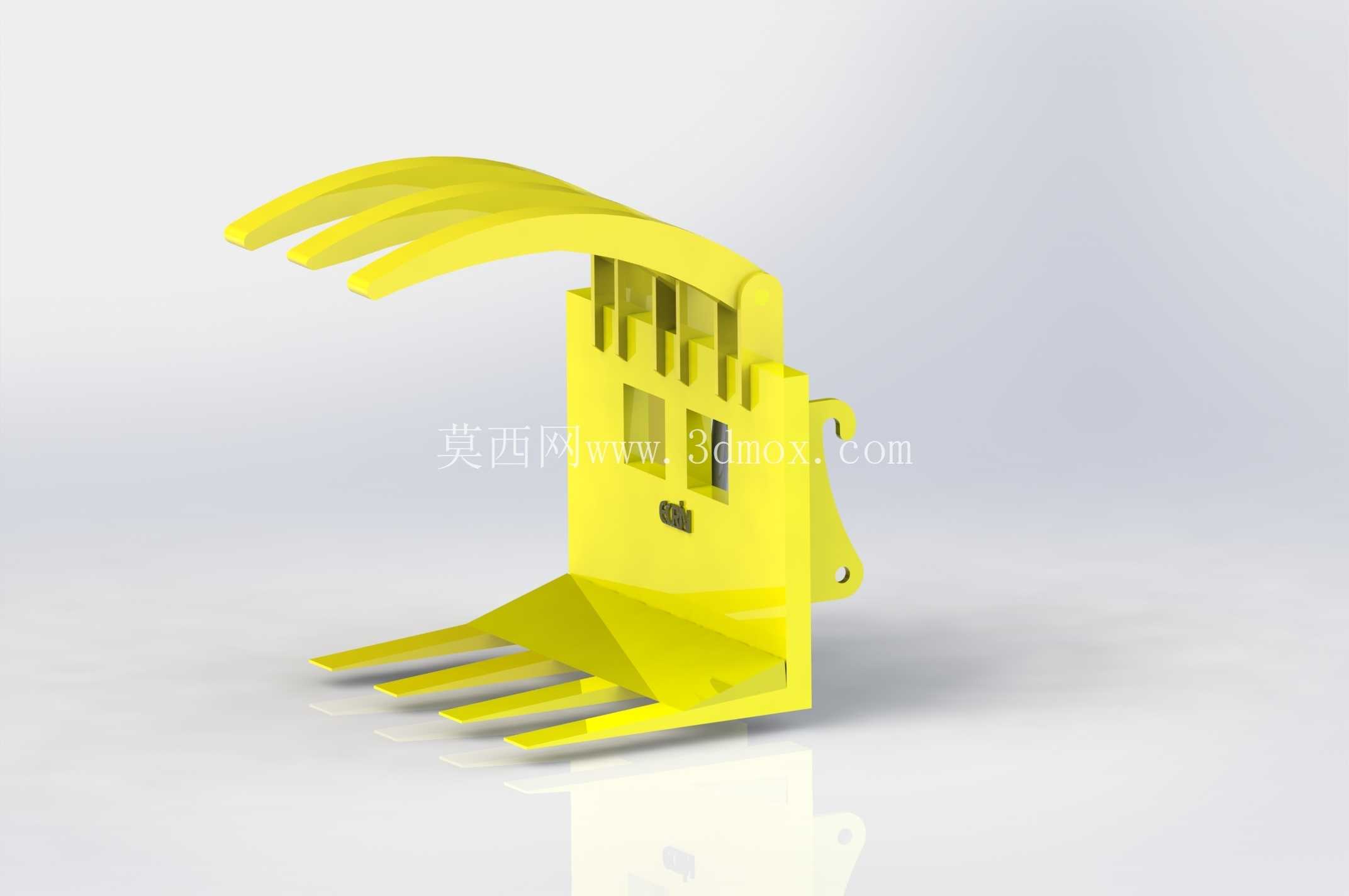

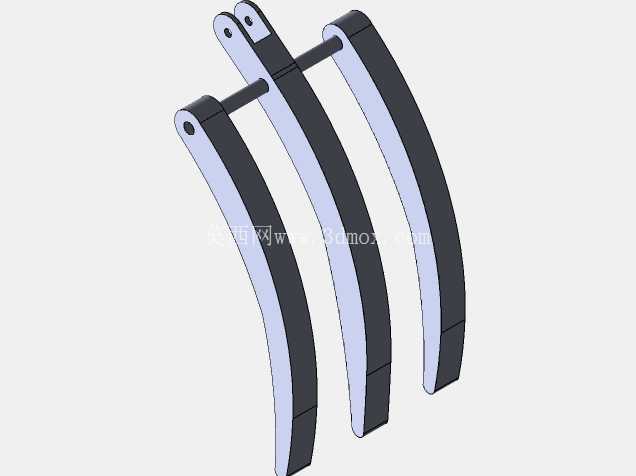

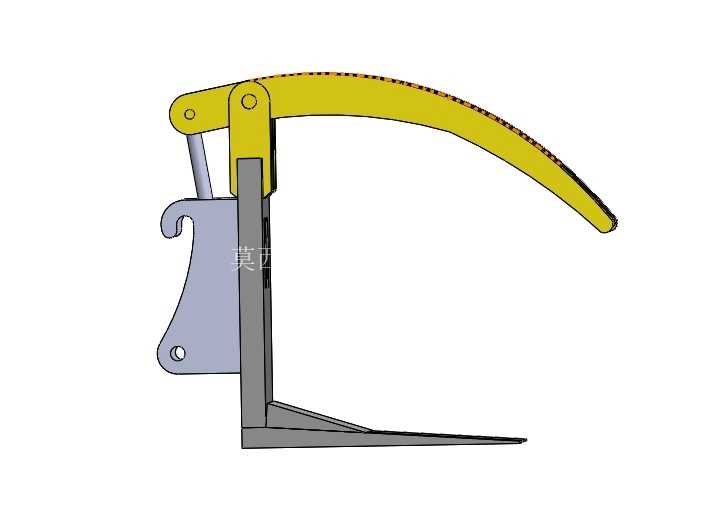

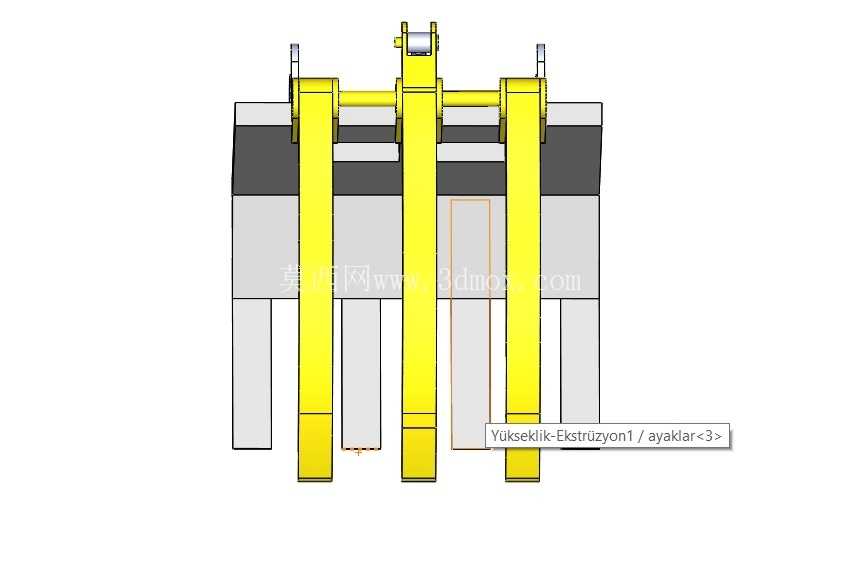

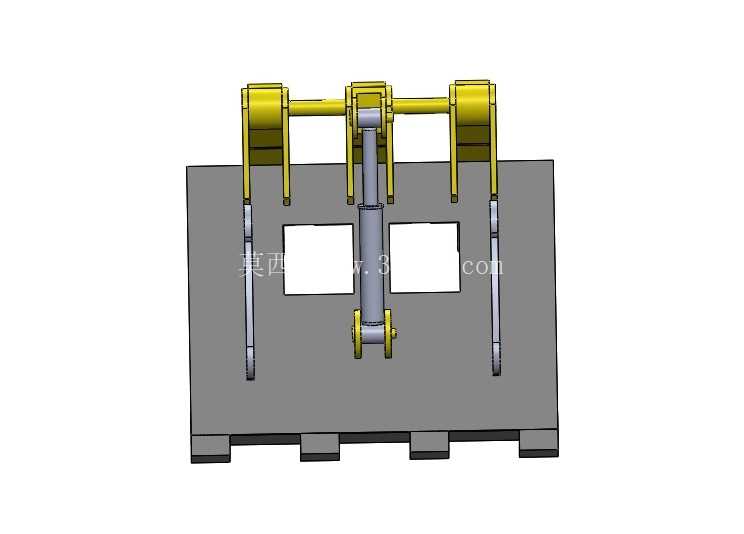

　　抓斗的整体结构采用双弯臂夹爪配合底部承托叉齿的布局，三根平行布置的下叉齿作为承载主体，叉齿前端做了15度的上翘倒角，插入原木堆时可以顺着木材间隙滑入，不需要额外施加过大的下压力，减少对挖掘机斗杆的冲击载荷；上部的两个弧形夹爪通过铰接耳板与下部的叉齿基座连接，夹爪的弧度完全贴合常见原木的圆柱曲面，夹紧时接触面积更大，不会出现单点应力集中夹伤木材表面，也能避免抓取过程中原木滚落。液压驱动的铰接点布置在夹爪的上部回转位置，油缸伸缩时的力臂经过优化，在整个夹紧行程中都能保持稳定的夹持力，即使抓取直径差异较大的原木，夹爪也能自适应贴合木材表面，不会出现夹空、打滑的情况。

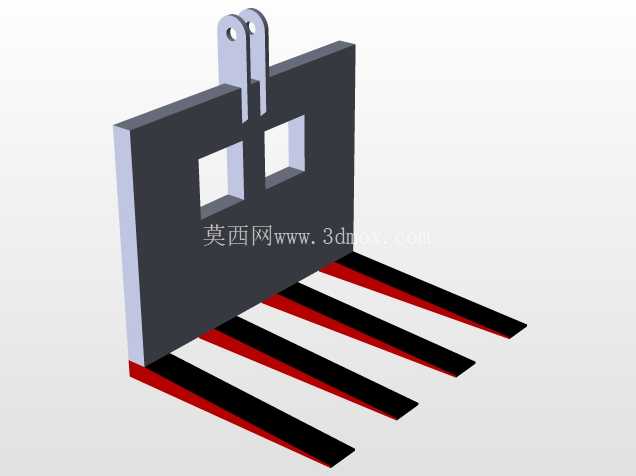

　　基座部分的结构做了箱型焊接强化，所有受力焊缝都采用全熔透焊接工艺，对应铰接孔的位置都镶嵌了耐磨钢套，长期反复回转作业时不会出现孔位磨损失圆的问题，日常维护只需要定期向钢套注油孔加注润滑脂即可，不需要频繁拆解更换部件。从实际作业的功能特性来看，这套抓具除了可以抓取原木，也能适配钢管、圆棒类长条形物料的装卸作业，夹爪的开合行程覆盖了常规作业中200mm到1200mm直径的物料夹持范围，下叉齿的间距经过优化，抓取小直径木材时不会出现木料从齿缝滑落的情况，抓取大直径原木时叉齿有足够的插入深度，保证转运过程中的稳定性。设计过程中特意规避了传统抓斗容易卡料的问题，夹爪和叉齿之间的运动间隙留足了20mm的余量，作业时夹带的树皮、碎屑不会卡在铰接位置影响夹爪开合，整体外露的液压管路都布置在结构件的内侧，避免作业过程中被木料刮蹭损坏。从安装尺寸来看，抓具整体的回转半径控制在挖掘机原有铲斗的回转半径范围内，换装后不会改变挖掘机原有的作业范围参数，驾驶员不需要重新适应作业距离，铰接点的中心距、销轴直径都和同吨位挖掘机的通用属具接口保持一致，现场换装只需要两名作业人员配合，半小时内即可完成安装调试，不需要额外加工转接法兰。

　　结构受力方面，所有受力部件的板材厚度都根据额定抓取重量做了等强度设计，叉齿根部的应力集中位置做了圆弧过渡处理，满负载抓取时的最大应力远低于材料的屈服强度，长期重载作业也不会出现叉齿变形、焊缝开裂的问题。夹爪内侧没有额外焊接防滑齿，而是通过曲面贴合的摩擦力保证夹持稳定性，避免防滑齿嵌入木材造成木料损伤，也减少了抓取金属管材时的表面划伤。在贮木场的高频率作业场景下，这种结构的抓斗相比传统的钢丝绳抓具，夹持响应速度更快，对位精度更高，驾驶员在驾驶室内就可以完成所有开合、回转操作，不需要地面人员配合捆扎，单台设备的作业效率可以达到人工作业的8倍以上，同时也规避了原木滚落、绳索断裂带来的作业安全风险。
