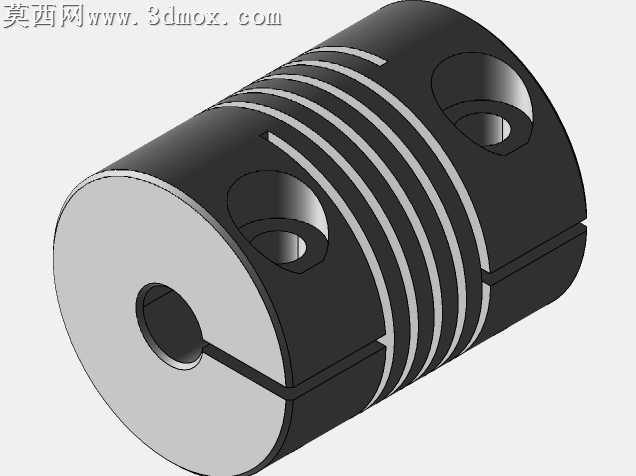

绕线式夹紧型5转8mm挠性联轴器

本作品为绕线式夹紧型挠性联轴器三维建模作品，建模过程采用参数化设计思路，以实际工业应用的标准尺寸为基准，精准还原产品的每一处结构细节。建模阶段首先绘制两端轴孔的基准草图，分别对应5mm与8mm的适配轴径，通过拉伸命令生成联轴器的主体圆柱基体，随后在基体表面绘制螺旋绕线槽的引导线，采用扫掠切除命令生成均匀分布的多道螺旋弹性槽，该结构是挠性联轴器实现偏心补偿、角度偏差补偿的核心结构，建模时严格控制槽宽、槽间距以及螺旋升角参数，保证弹性变形区间符合传动工况的使用要求。之后在联轴器两端分别绘制夹紧开槽的切除轮廓，生成轴向夹紧缝隙，再在缝隙两侧对应位置绘制顶丝孔的草图，通过拉伸切除生成贯穿的顶丝安装孔，孔位与轴孔的垂直精度、同轴度均按照机械加工的公差要求进行约束，保证装配时顶丝可以牢固锁紧适配轴，避免传动过程中出现打滑松脱的问题。材质与渲染阶段，联轴器主体采用发黑处理的45号钢材质，渲染时调整金属材质的粗糙度、反射率参数，还原发黑工艺的哑光深黑金属质感，两端轴孔的内端面、顶丝孔的加工面设置为精车后的亮面金属质感，区分加工面与非加工面的视觉差异；螺旋槽的边缘做微小的倒角处理，还原实际加工后的去毛刺细节，避免渲染效果出现尖锐生硬的棱角。结构设计上，该联轴器依靠螺旋绕线槽的弹性变形，可以补偿两轴之间的径向偏差、角度偏差以及轴向窜动，相比刚性联轴器可以有效降低传动过程中的振动与噪音，夹紧式的固定结构相比顶丝直锁型拥有更大的抱紧力，适合中小扭矩的精密传动场景。建模全程对各部分尺寸做参数化关联，若需要适配其他轴径尺寸，仅需修改对应参数即可快速生成衍生型号，无需重复建模，大幅提升模型的复用性。渲染阶段采用工作室柔光环境，多角度展示联轴器的整体外观、螺旋槽结构、夹紧开槽以及顶丝孔细节，清晰呈现产品的结构特征与设计特点，可用于产品选型展示、装配模拟以及工程参考使用。
