V形槽结构立式门把手三维设计作品

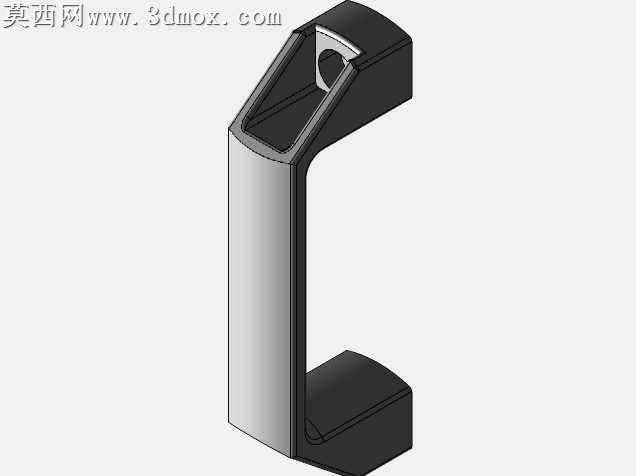

本作品为V形槽结构立式门把手，采用三维参数化建模方式完成全结构设计，建模过程中优先保证结构的可加工性与装配适配性，整体造型采用立式C型轮廓设计，兼顾握持手感与外观整体性。建模阶段首先绘制主体轮廓草图，通过拉伸、拔模、倒圆角等基础特征构建把手的主体基体，针对握持区域做了符合人体工学的弧面过渡处理，避免尖锐棱角带来的使用不适感。上部安装区域设计有内嵌式V形槽结构，该结构既可以作为安装定位基准，也能在装配时与门体的对应卡扣结构形成卡合限位，提升安装后的结构稳定性，V形槽周边做了加厚处理，避免长期受力出现结构开裂问题。材质设置上，主体握持区域采用哑光磨砂金属材质，模拟不锈钢拉丝的表面质感，上下安装固定端采用哑光黑色工程塑料材质，两种材质通过装配约束形成清晰的视觉分区，既提升外观层次感，也区分了受力结构件与握持接触件的功能差异。渲染阶段采用柔和的工作室光源，多角度打光突出V形槽的结构特征与曲面过渡效果，避免阴影遮挡关键结构细节。结构设计上，整体采用等壁厚设计，内部做了轻量化空腔处理，在保证结构强度满足日常开关门受力需求的前提下，尽可能降低零件整体重量，上下安装端面均设计有平整的贴合面，保证安装后与门体表面完全贴合，不存在装配间隙。设计过程中充分考虑了CNC加工与注塑成型的工艺可行性，所有拔模角度均符合加工工艺要求，倒圆角半径统一规整，不存在倒扣、薄壁等不利于量产加工的结构问题，V形槽的角度与深度经过多次参数调整，既保证定位精度，也避免加工过程中出现应力集中问题。
