Nema23步进电机高精度三维结构设计

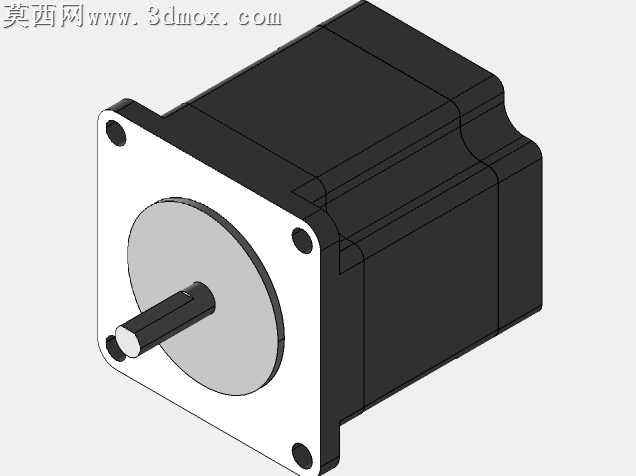

本作品为Nema23规格步进电机的三维参数化建模成果，建模过程严格遵循该型号步进电机的通用工业尺寸规范，完整还原了产品的全部结构细节。建模阶段以实体特征建模为核心逻辑，首先搭建前端方形安装法兰的基准特征，精准定位四个安装孔的中心距、孔径与法兰厚度，确保安装面的平面度公差符合实际装配要求，法兰边缘的倒角、安装孔的沉头结构均按照实物加工工艺做了还原，避免出现不符合生产逻辑的尖锐结构。其次构建电机主体的方形机壳部分，机壳的散热棱边、尾部的端盖衔接止口都做了精细化处理，机壳表面采用哑光黑色工程塑料质感的材质设置，还原步进电机机壳常用的阻燃ABS或喷塑金属外壳的视觉效果，材质参数调整了漫反射粗糙度与轻微的环境反射，避免渲染时出现过于突兀的高光。输出轴部分采用金属材质渲染，区分了轴身的切削面与轴端的倒角结构，轴与前端盖之间的轴承位、密封挡圈结构都做了分层建模，清晰展现电机前端的传动衔接结构。前端盖的银色金属法兰采用铝合金阳极氧化的材质参数，调整了金属质感的反射强度与细微磨砂纹理，还原金属机加工面的真实质感。设计过程中充分考虑了模型的装配合理性，所有部件的配合公差都按照通用机械设计标准预留了合理间隙，既保证三维模型的结构严谨性，也可直接用于设备装配的干涉检查、运动仿真场景。模型整体采用全参数化草图驱动，关键尺寸如法兰安装距、轴伸长度、机壳总长均设置了可编辑参数，方便后续根据不同厂商的同规格产品做尺寸调整，适配不同的自动化设备、数控雕刻机、3D打印机等设备的装配设计需求。渲染阶段采用柔和的工作室环境光，多角度打光突出电机的结构轮廓与不同部件的材质差异，既清晰展现安装法兰、输出轴、机壳的结构分界，也避免过度光影效果掩盖结构本身的细节特征，模型整体结构完整无破面，可直接用于工程演示、装配模拟、产品宣传等多种场景。
