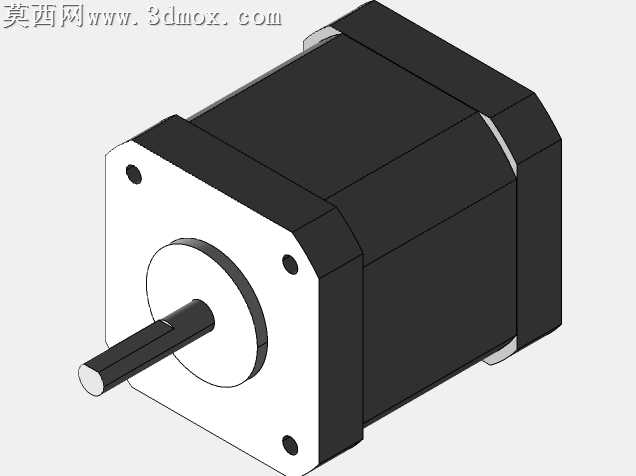

Nema17步进电机高精度三维建模作品

本作品为Nema17规格步进电机的全参数化三维建模成果，建模过程严格遵循该型号步进电机的行业通用尺寸规范，完整还原了产品的全部结构细节。建模阶段以实体建模为核心逻辑，首先搭建电机主体的方形机壳基准，机壳部分采用拉伸凸台命令生成主体轮廓，对机壳边角做符合工业生产实际的倒角处理，还原真实产品的注塑/机加工边角特征，机壳表面做哑光磨砂质感的材质映射，匹配步进电机常规的黑色阻燃壳体材质表现。前端法兰安装面为建模的核心基准部分，严格按照Nema17标准的42mm安装孔距定位四个安装沉孔，沉孔深度、孔径参数完全匹配行业通用安装标准，法兰面采用亮面金属材质，还原铝合金端面的机加工金属光泽，同时对法兰与机壳的衔接处做精细的过渡处理，避免建模出现生硬的棱角断层。输出轴部分单独建模，还原D型切削的轴头特征，轴身采用光亮镀铬金属材质，准确表现轴件的高光金属质感，轴与前端轴承位的配合间隙做符合实际装配公差的预留，还原真实产品的装配关系。电机尾部的端盖结构同样做完整还原，端盖与机壳的卡扣衔接、出线位的预留结构都一一呈现，尾部端盖材质与主机壳保持一致，同时对端盖的散热凹槽做细节刻画，还原产品的散热结构设计。渲染阶段采用工作室均匀布光，通过多盏柔光灯消除模型表面的生硬阴影，准确呈现不同材质的质感差异：黑色壳体的漫反射质感、金属法兰的半反光质感、输出轴的高光电镀质感都得到清晰区分，模型整体比例协调，无结构错位、穿模等建模问题，所有特征尺寸均符合Nema17步进电机的实际生产参数，可直接用于自动化设备选型装配、3D打印机结构设计、数控设备传动系统搭建等场景的装配验证，也可作为相关机电产品宣传演示的可视化素材使用。建模过程中对所有特征做参数化关联，后续若需调整同系列不同长度机身的步进电机模型，仅需修改机身长度参数即可快速生成对应规格模型，具备良好的可编辑性与拓展性。
