可调式锁紧操作手柄结构三维设计

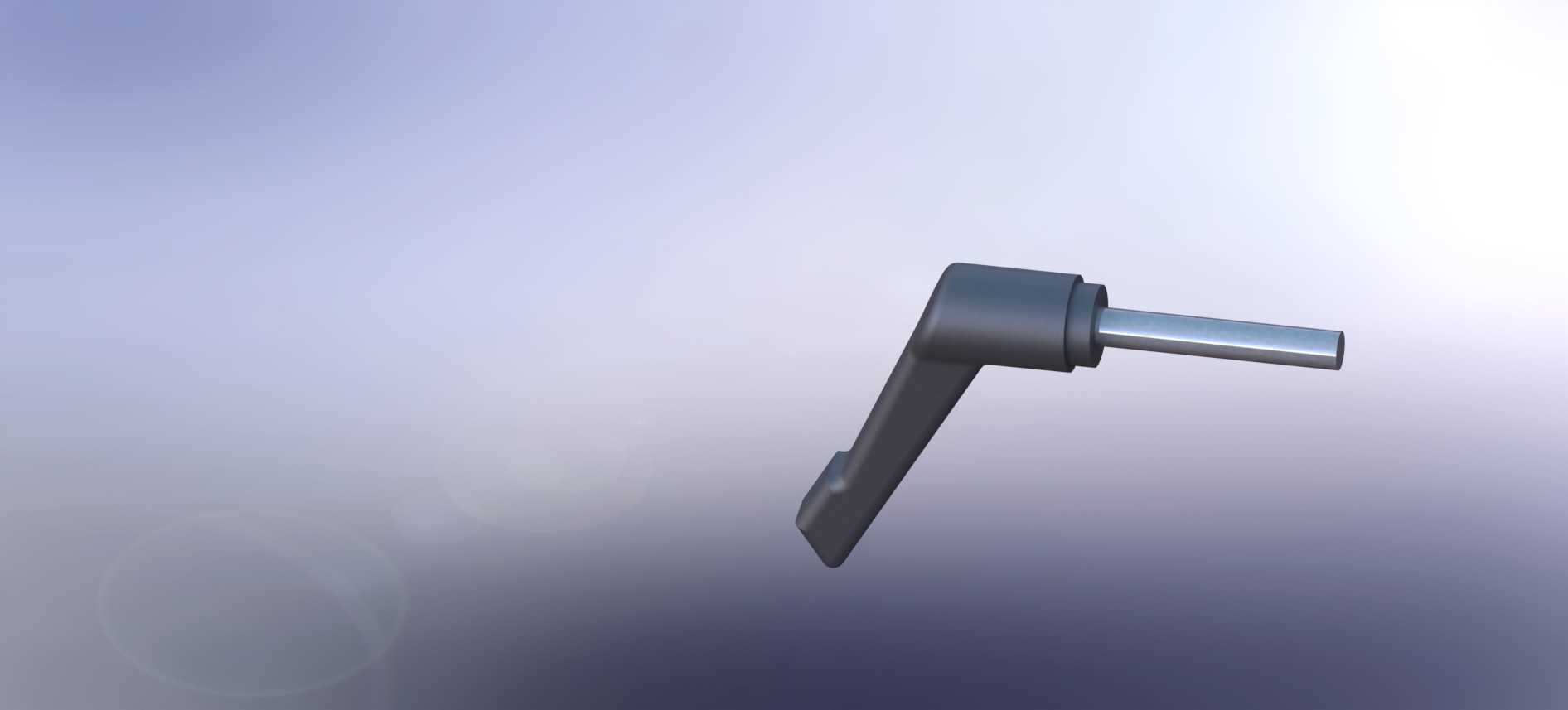

　　在各类工装夹具、检测设备、小型加工辅具的操作端，这类带偏心锁紧结构的操作手柄是非常常见的手动操作部件，日常产线换型、工位调整、工装快锁的场景里几乎都能见到它的身影。和普通固定手柄不同，这款手柄的核心功能是通过扳动杠杆臂实现轴端的快速锁紧与释放，不需要额外借助扳手类工具，操作人员徒手就能完成工位的松紧调节，在频繁调整定位的作业场景里，能大幅减少操作辅助时间，提升换线、调机的效率。

　　从结构设计逻辑来看，这款手柄采用了偏心凸轮锁紧的经典原理，手柄主体和金属插接轴采用分体式装配结构，手柄部分为带加强筋的工程塑料材质，握持段做了贴合手掌弧度的收窄设计，扳动时受力点更贴合指腹，长时间操作也不容易产生硌手的疲劳感；金属轴段采用圆柱形光轴设计，表面做了防锈处理，和安装座的配合孔采用间隙配合，保证插拔、转动过程顺滑无卡滞。设计时特意将偏心锁紧的凸轮面做了圆弧过渡处理，锁紧行程控制在15度扳动角度范围内，操作人员只需要小幅度扳动手柄就能达到额定锁紧力，避免大角度扳动造成的空间干涉问题。

　　实际选型安装时，需要重点关注几个边界尺寸：首先是金属轴的直径与有效插接深度，这两个参数直接决定了手柄能适配的安装座孔径，以及锁紧时的接触行程，轴端的插接深度需要比安装座的配合孔深度短2-3mm，避免锁紧时轴端顶死造成锁紧失效；其次是手柄扳动后的回转半径，也就是手柄处于松开、锁紧两个极限位置时，最外端到轴中心的距离，这个尺寸决定了安装位置周边需要预留的操作空间，避免手柄扳动时和周边的设备结构、管线产生碰撞干涉。另外手柄握持端的厚度也做了优化，在保证结构强度的前提下尽可能做薄，适合在安装空间紧凑的工装侧板、设备操作面板上使用，不会因为手柄过厚造成操作空间浪费。

　　从功能特性上来说，这款手柄相比传统的螺纹旋钮、蝶形螺丝，操作效率要高出很多，螺纹旋钮需要旋转多圈才能完成松紧，而这款偏心手柄只需要一次扳动就能完成锁紧或释放，尤其适合需要频繁拆装、快速定位的场景，比如检测治具的工件压紧、流水线工位的挡板高度调节、小型设备的门盖快锁等场景。设计时还考虑了操作的防滑需求，手柄握持段的外侧做了细微的防滑纹理，手上沾有少量切削液、油污的情况下也能稳定施力，不会出现打滑脱力的情况。金属轴和塑料手柄的连接部位做了防转结构，避免长期使用后轴和手柄之间出现相对转动，导致锁紧行程偏移、锁紧力下降的问题。

　　在实际的设备适配场景中，这类手柄常被用在仪器仪表的定位调节、工装夹具的快速压紧、自动化设备的手动调试端，比如三坐标测量仪的侧头角度锁紧、小型装配工装的工件定位挡块固定、非标设备的防护门快开结构上，都能看到同结构的手柄应用。设计建模的时候，特意将偏心凸轮的轮廓做了参数化处理，后续如果需要适配不同锁紧力的需求，只需要调整凸轮的偏心距参数，就能快速生成不同锁紧行程的手柄版本，不需要重新绘制整体结构；同时手柄的塑料部分做了均匀的壁厚设计，壁厚差控制在1mm以内，不管是采用注塑加工还是3D打印打样，都不容易出现缩痕、变形的问题，能很好地适配不同的加工工艺需求。安装时只需要在安装板上加工对应直径的通孔，将手柄轴穿过通孔后，在轴端配套对应的限位挡片，就能实现完整的锁紧功能，不需要额外加工复杂的安装槽位，对安装面的加工精度要求不高，普通的铣削、钻孔加工就能满足安装精度要求，非常适合在各类非标设备、定制工装中快速选型使用。
