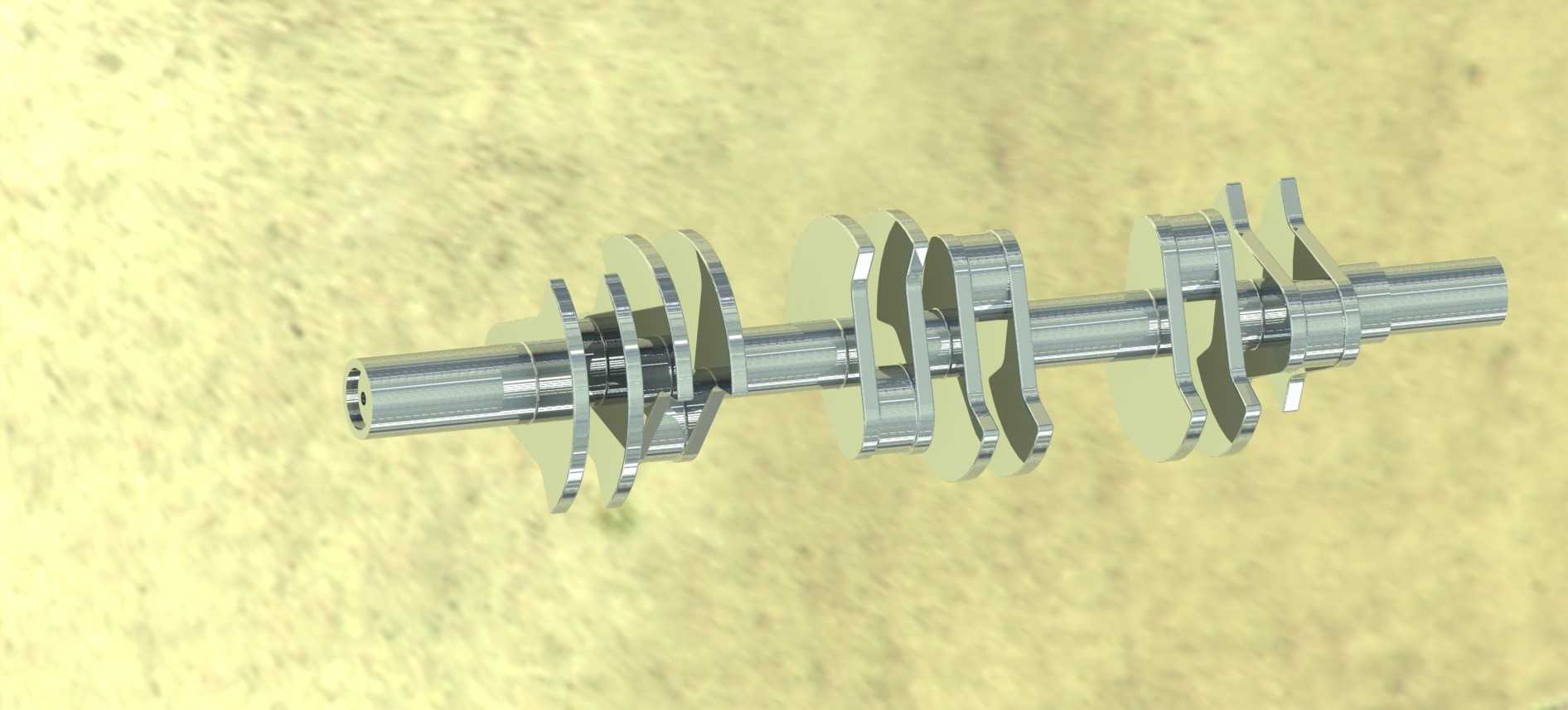

多缸内燃机曲轴高精度结构三维设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:568854
  • 多缸内燃机曲轴高精度结构三维设计
  • 多缸内燃机曲轴高精度结构三维设计

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套三维结构完整还原了直列多缸机型曲轴的全部设计细节,可直接用于动力总成的装配干涉校验、运动仿真分析以及零部件加工工艺的前期验证。从实际应用场景来看,这类曲轴广泛适配小排量乘用车汽油机、小型通用动力机械以及固定作业的内燃机组,在整机运行过程中需要持续承受活塞连杆组传递的交变冲击载荷,同时还要兼顾高速旋转下的动平衡性能,因此在结构设计阶段对各段轴径的同轴度、曲柄臂的配重分布、圆角过渡的应力缓释都有极高的工程要求。

  从结构功能特性来看,这套曲轴的主轴颈按照直列四缸机型的支撑逻辑设置了五道主支撑轴段,每段轴颈的表面都预留了符合行业规范的粗糙度匹配余量,能够直接对应滑动轴承的装配公差要求,装配时主轴颈与缸体主轴承座的配合间隙可按照通用内燃机的设计规范控制在0.02-0.05mm区间,保证高速运转下的油膜形成稳定性。连杆轴颈的数量与缸数一一对应,相邻连杆轴颈的相位角严格按照180度点火间隔角设计,能够保证四缸机型的做功顺序均匀错开,避免整机运转时出现过大的扭矩波动。每段曲柄臂的外侧都集成了一体式配重结构,配重块的轮廓经过动平衡优化,在曲轴高速旋转时能够抵消连杆轴颈和连杆大头产生的旋转惯性力,以及活塞组件往复运动产生的一阶往复惯性力,大幅降低整机运行时的振动幅值。

  在设计思路的落地层面,这套模型的所有过渡圆角都没有采用直角衔接结构,主轴颈与曲柄臂的衔接处、连杆轴颈与曲柄臂的衔接处都设置了半径不小于2mm的平滑过渡圆角,能够有效避免应力集中导致的曲轴疲劳断裂问题,这也是内燃机曲轴设计中最核心的可靠性保障细节。曲轴的前端轴段预留了正时齿轮、皮带轮以及油封的安装定位轴肩,各轴肩的轴向定位尺寸符合通用内燃机前端轮系的安装边界,不需要额外修改即可匹配常见的正时传动结构、前端附件驱动轮系的装配需求;后端轴段设置了飞轮连接法兰,法兰端面上的定位销孔、螺栓连接孔的位置度都按照通用飞轮的安装规范设计,能够保证飞轮装配后的同轴度,避免动力输出端出现跳动。

  从安装边界与外形尺寸来看,这套曲轴的总长度适配常规1.3-1.6L排量直列四缸内燃机的缸体轴向空间,主轴颈的中心高与常规缸体的主轴承座安装中心完全匹配,安装时不需要对缸体的主轴承座进行额外加工即可完成装配。曲轴的轴向定位采用第三道主轴承处的止推片结构设计,模型中预留了止推片的安装槽位,槽位的宽度尺寸符合标准止推片的厚度公差要求,能够有效控制曲轴运转时的轴向窜动量,避免轴向窜动过大导致的连杆偏磨、油封泄漏等问题。曲轴内部还设计了贯通的润滑油道,油道从主轴颈表面延伸至对应连杆轴颈的表面,能够在压力润滑系统工作时将机油直接输送到连杆轴承的摩擦表面,保证各运动副的润滑可靠性,油道的孔径、走向都经过流体阻力校核,能够保证各润滑点的机油压力满足高速运转的需求。

  在三维建模的细节处理上,所有轴段的圆柱面都保证了连续的曲率一致性,没有出现建模过程中常见的碎面、接缝问题,配重块的非加工面轮廓按照铸造工艺的拔模要求设置了合理的拔模斜度,能够直接用于铸造模具的设计参考,不需要重新进行工艺性修正。各连接螺栓孔、定位销孔都设置了合理的倒角,既能够去除加工毛刺,也能够在装配时起到导向作用,避免装配过程中出现孔位对正困难、零件表面刮伤的问题。这套模型可直接用于内燃机整机的虚拟装配验证,在设计阶段即可排查曲轴与活塞连杆组、缸体、油底壳、正时系统等周边部件的干涉问题,大幅缩短动力总成的研发迭代周期,也可作为机械原理教学、结构设计培训的典型案例,帮助从业者理解往复式动力机械核心传动部件的设计逻辑与工程要求。
