KT1605N皮带传动卧式车床主轴结构

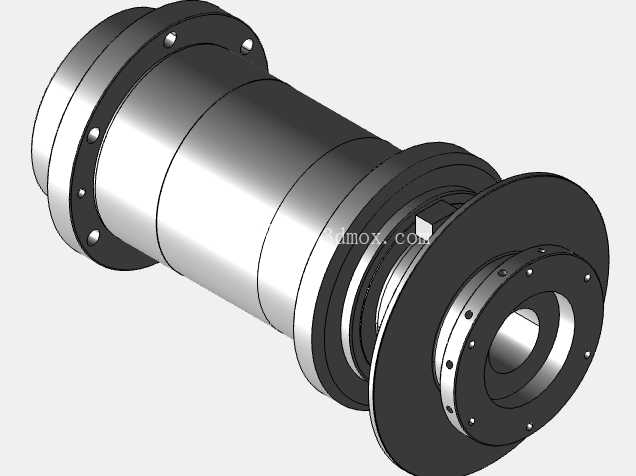

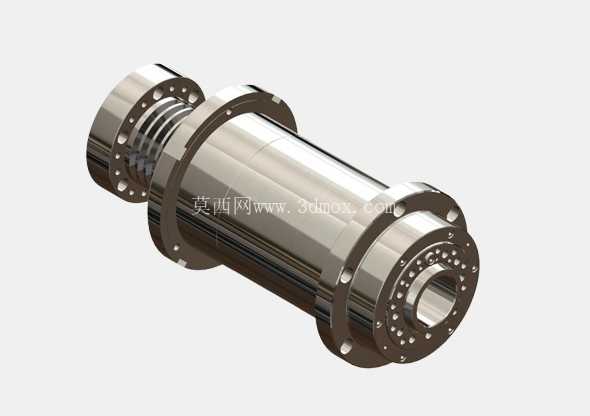

　　在普通卧式车床与数控卧式车床的传动链布局中，主轴单元是直接决定工件装夹刚性、回转精度与切削负载能力的核心功能部件，区别于直驱式电主轴结构，皮带传动的主轴单元在中低速大扭矩切削场景下具备更稳定的负载输出特性，同时维护成本更低，更适配通用型金属切削车床的常规加工需求。这款KT1605N皮带传动主轴的轴端采用A2-5标准锥度接口，这类接口在通用车床领域应用广泛，可适配标准三爪卡盘、四爪单动卡盘以及各类专用夹具的安装，接口的锥面配合精度直接决定夹具装夹后的同轴度，建模过程中对锥面的公差配合、端面定位止口的尺寸精度做了完整还原，可直接用于主轴与夹具的装配干涉校验。从安装边界来看，该主轴的外径尺寸为170mm，主轴内通孔直径为56mm，这个通孔尺寸可满足常规棒料的穿料加工需求，适配最大棒料直径不超过55mm的连续送料加工场景，在设计主轴箱体安装位时，需要严格匹配主轴前后法兰的安装孔位分布，图中可见主轴前后端均设置了带螺栓孔的连接法兰，法兰端面上的销孔用于安装定位销，保证主轴与箱体装配后的同轴度，避免因装配偏差导致的轴承偏磨、回转精度下降问题。

　　主轴的最高设计转速为6000rpm，这个转速区间覆盖了有色金属精加工、黑色金属半精加工的常规转速需求，皮带轮的安装位设置在主轴后端，建模时还原了皮带轮的安装轴颈、键槽结构以及锁紧螺纹位置，可直接用于传动系统的匹配设计，在实际选型时，可根据所需的切削转速范围搭配不同直径比的皮带轮，调整主轴的输出转速与扭矩特性。轴承配置方面，该主轴采用前后两组角接触球轴承的配对安装结构，轴承公称尺寸匹配80直径系列，润滑方式采用油脂润滑，这种润滑方式无需复杂的密封油路结构，维护周期更长，适合通用加工车间的日常使用场景，建模过程中对轴承的安装位轴肩尺寸、锁紧螺母的位置、密封件的安装槽都做了细节还原，可直接用于主轴装配的公差分析、轴承预紧量的模拟计算。

　　从实际应用场景来看，这类主轴广泛应用于中小型卧式数控车床、普通卧式车床的主轴箱改造与新机装配，在进行设备改造时，可直接参照该模型的安装尺寸核对原有主轴箱的内腔空间、轴承座安装位的同轴度，避免改造过程中出现尺寸不匹配的问题；在新机设计阶段，该模型可直接导入装配环境，完成主轴与主轴箱、进给系统、防护结构的干涉检查，缩短整机的设计迭代周期。主轴的外圆表面做了高精度的磨削加工基准设计，前后轴承位的同轴度、轴肩的端面跳动公差都按照精密车床的精度要求做了结构预留，在建模时对轴上的各个退刀槽、密封槽、键槽的位置都做了准确还原，这些细节结构直接影响主轴加工时的工艺性，比如退刀槽的宽度和深度需要匹配磨削砂轮的越程需求，密封槽的尺寸需要适配标准密封圈的规格，避免出现无法采购标准件的问题。

　　皮带传动的结构设计可有效隔绝电机运转产生的振动传递到主轴端，相比直联结构，皮带的缓冲特性可降低断续切削时的冲击负载对轴承的损伤，在进行重切削加工时，皮带打滑还能起到过载保护的作用，避免主轴内部零件因过载发生断裂损坏。主轴前端的密封结构采用多重迷宫密封设计，可有效阻挡切削液、金属切屑进入轴承腔内部，延长轴承的使用寿命，建模时还原了迷宫密封的沟槽结构，可用于密封效果的模拟验证，在实际装配时，迷宫密封的间隙需要控制在合理范围，间隙过大会导致密封效果下降，间隙过小则会在主轴热伸长时出现摩擦抱轴的问题。
