带滑轮组的起重吊运吊钩结构设计

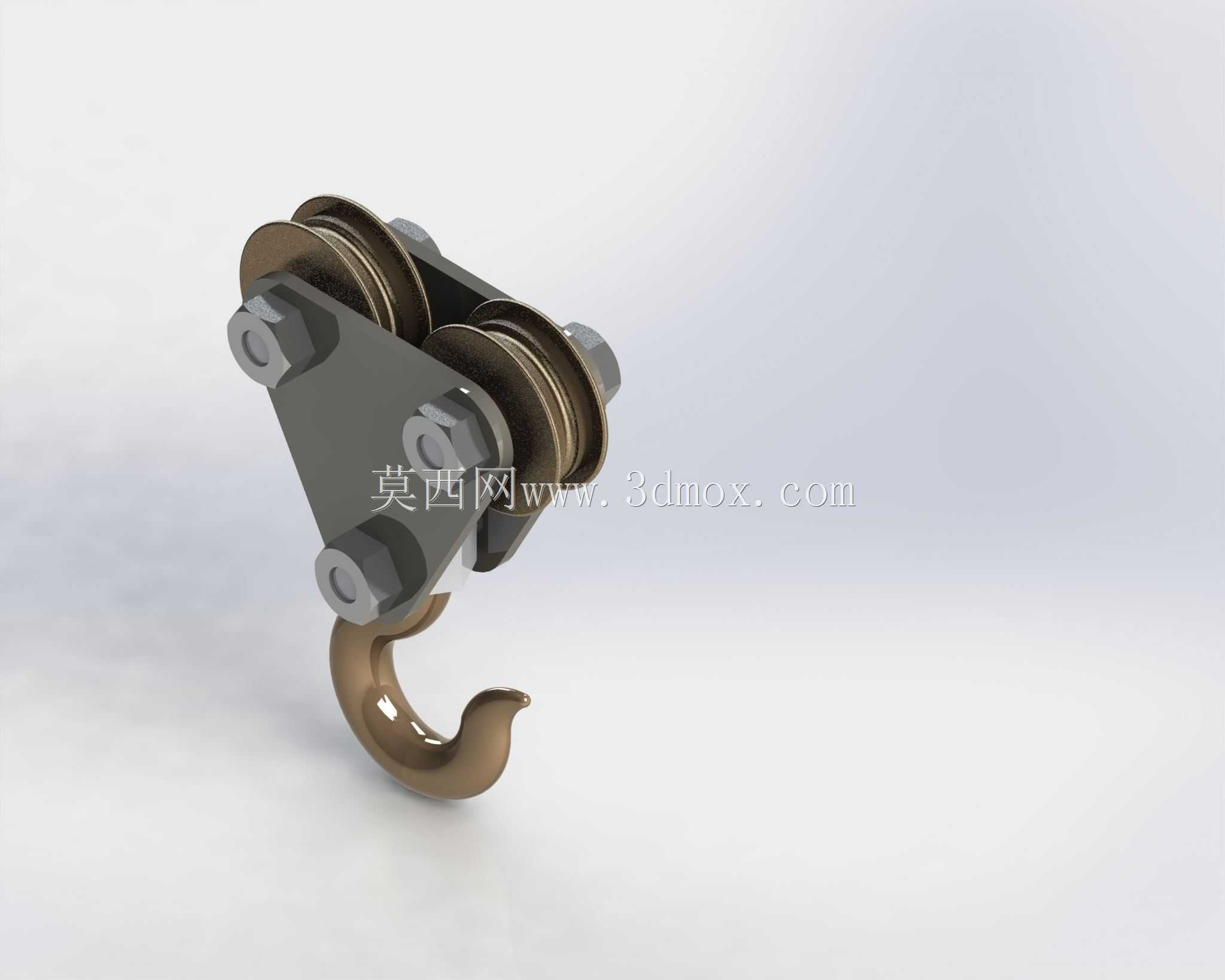

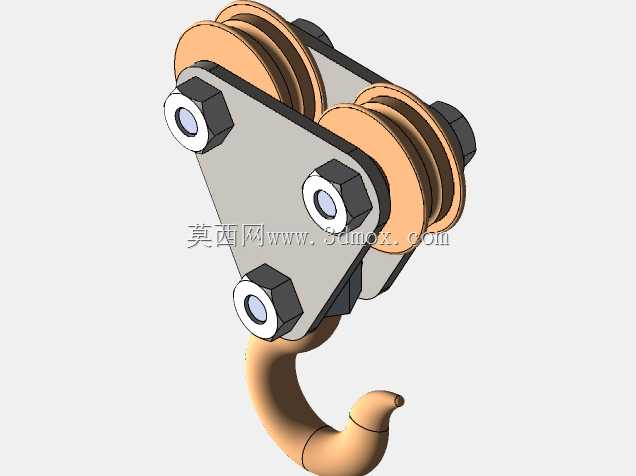

　　在车间重型工件转运、港口集装箱装卸、建筑工地建材垂直吊运这类常规起重作业场景里，吊钩组件是直接连接起重设备与被吊载荷的核心受力部件，其结构合理性直接决定作业过程的载荷传递效率与运行安全性。这套带滑轮组的吊钩结构，没有采用传统单滑轮直连的简易构型，而是配置了两组同轴布置的动滑轮，配合起重设备的定滑轮组可以形成4倍率的钢丝绳缠绕系统，能在同等卷扬牵引力的前提下，将单绳承受的载荷降低至总起重量的四分之一，既可以适配小吨位卷扬机完成大重量载荷的吊运，也能减少钢丝绳的磨损速率，延长挠性构件的更换周期。

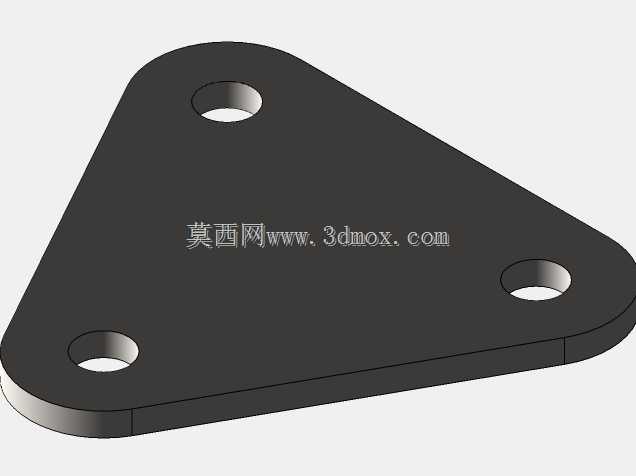

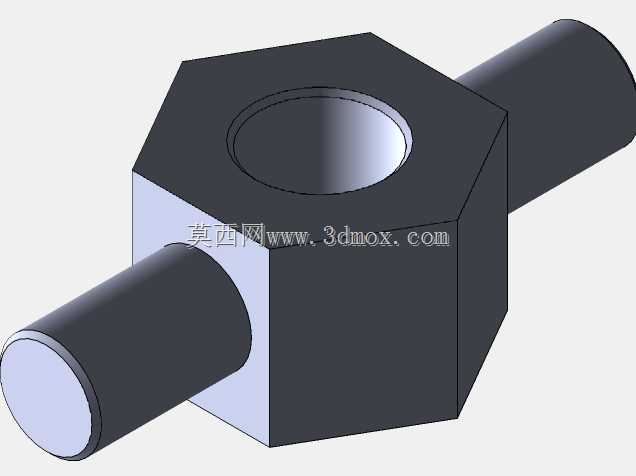

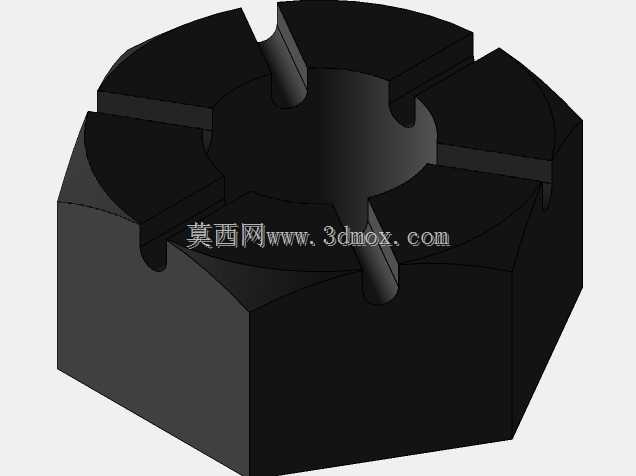

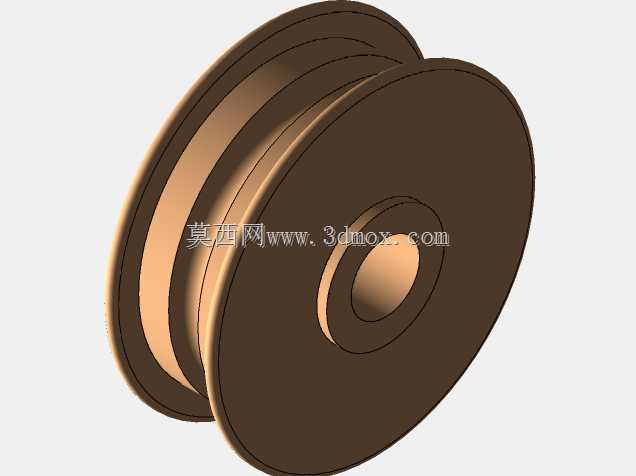

　　从结构布局来看，吊钩本体采用钩身带防脱挡边的锻造构型，钩头的圆弧曲率按照常规起重吊环、吊装带的挂接尺寸设计，挂接接触面做了圆弧过渡处理，避免尖锐棱边切割吊装索具；钩身上部通过推力轴承与滑轮架的下部连接，允许吊钩在承载状态下绕竖直轴线360度旋转，方便作业人员调整被吊工件的朝向，不需要反复撬动载荷调整方位，能有效缩减吊装对位的辅助作业时间。滑轮架采用双侧板式焊接结构，两块侧板之间通过三根销轴完成定位连接，其中两根销轴作为滑轮的支撑轴，每根轴上套装一个带滚动轴承的钢制滑轮，滑轮的绳槽半径匹配常规6-10mm直径的起重钢丝绳，绳槽深度满足钢丝绳偏角不超过3度时不会脱槽的设计要求；第三根销轴位于滑轮架下部，作为吊钩组件的连接承载轴，轴端配置开槽螺母与开口销完成轴向锁止，避免作业过程中销轴窜动脱出。

　　设计过程中需要重点控制几个安装边界尺寸：首先是滑轮架的总宽度，要保证其能顺利穿过起重设备臂架头部的滑轮组防晃导向间隙，避免起升过程中架体与臂架结构发生卡滞；其次是吊钩钩头的开口尺寸，要覆盖常用卸扣、吊装带端部的挂接厚度，同时开口处预留的防脱卡板安装位，要保证卡板闭合后不会与钩身内壁产生过大间隙，防止索具从开口处意外脱出；最后是滑轮的节圆直径与钢丝绳直径的比值，要满足起重安全规范里的最小倍率要求，避免钢丝绳反复弯折产生疲劳断丝。这套结构的受力传递路径非常清晰，被吊载荷的重力通过吊钩本体传递到下部连接销轴，再通过两侧的板式架体将载荷分散到两根滑轮支撑轴上，最终通过缠绕在滑轮上的四根钢丝绳将载荷传递到上部的起重卷扬机构，整个传力路径没有多余的受力薄弱点，每处连接位置的载荷分配都经过等强度校核，板式架体的板材厚度按照额定起重量的1.5倍动载系数选取，销轴的剪切应力、挤压应力都预留了足够的安全余量。

　　在实际装配过程中，滑轮内孔的滚动轴承要填充足量的锂基润滑脂，滑轮转动时不能有卡滞、异响，保证钢丝绳在收放过程中滑轮能灵活随动，减少钢丝绳与绳槽之间的滑动摩擦；吊钩上部的推力轴承也要定期加注润滑脂，避免承载旋转时出现干摩擦导致转动卡涩；所有销轴的端部锁止结构每次作业前都要做目视检查，确认开口销完全张开、螺母没有松动退扣，防止结构解体引发坠物风险。不同于部分轻型起重设备采用的一体式冲压吊钩，这种带双滑轮组的吊钩结构更适合中吨位的桥式起重机、门式起重机、小型汽车吊的起升机构配套使用，既可以作为原厂设备的标配部件，也可以作为老旧起重设备吊钩组件的替换升级结构，其整体安装尺寸可以根据不同吨位的起重设备参数做等比例缩放，调整板材厚度、销轴直径、滑轮尺寸来匹配对应的额定起重量，不需要改动整体的传力布局结构。
