1.5V七号干电池三维结构设计

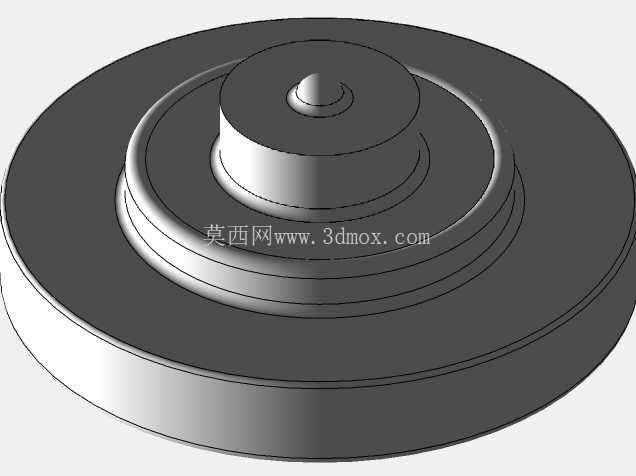

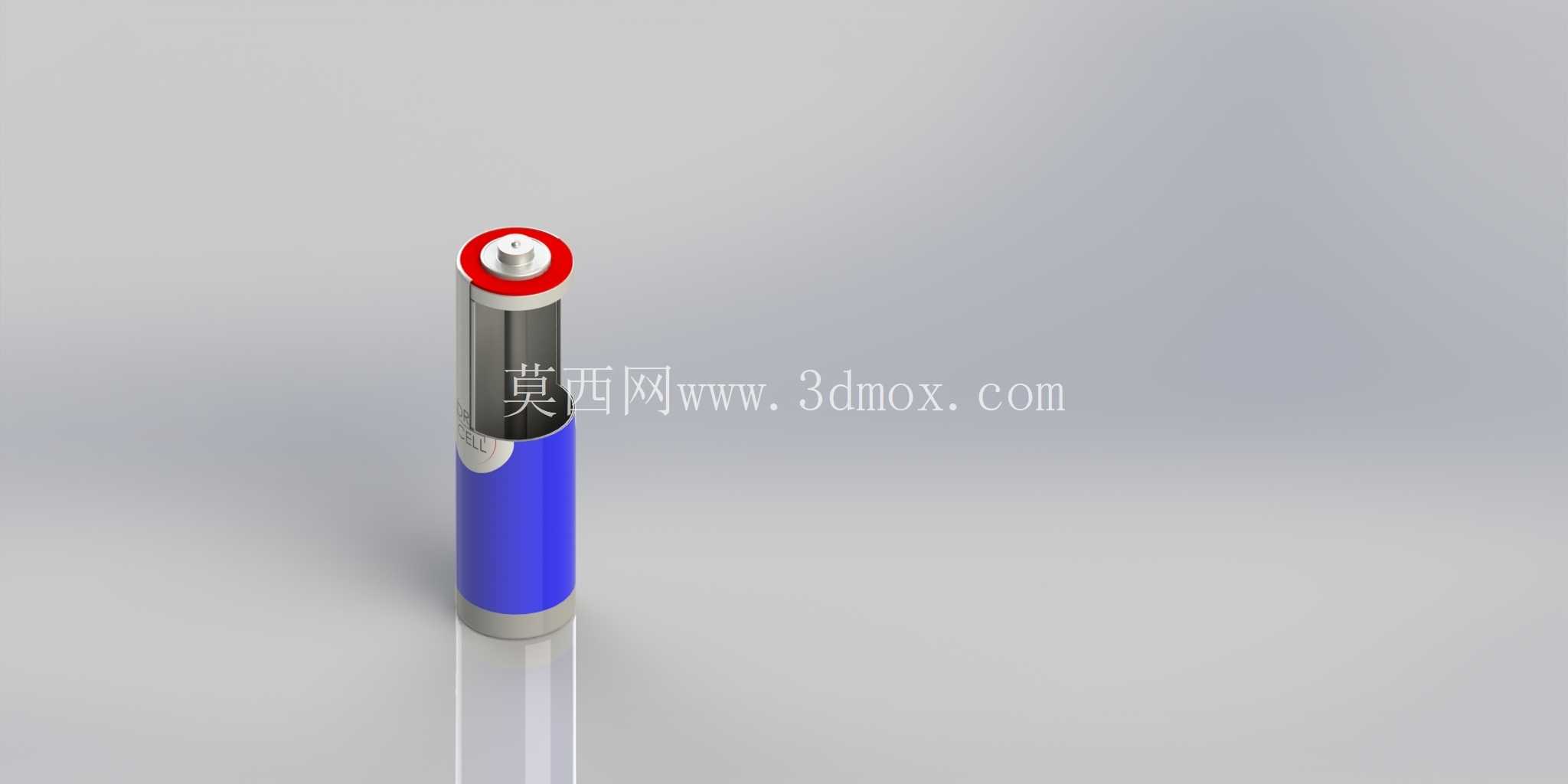

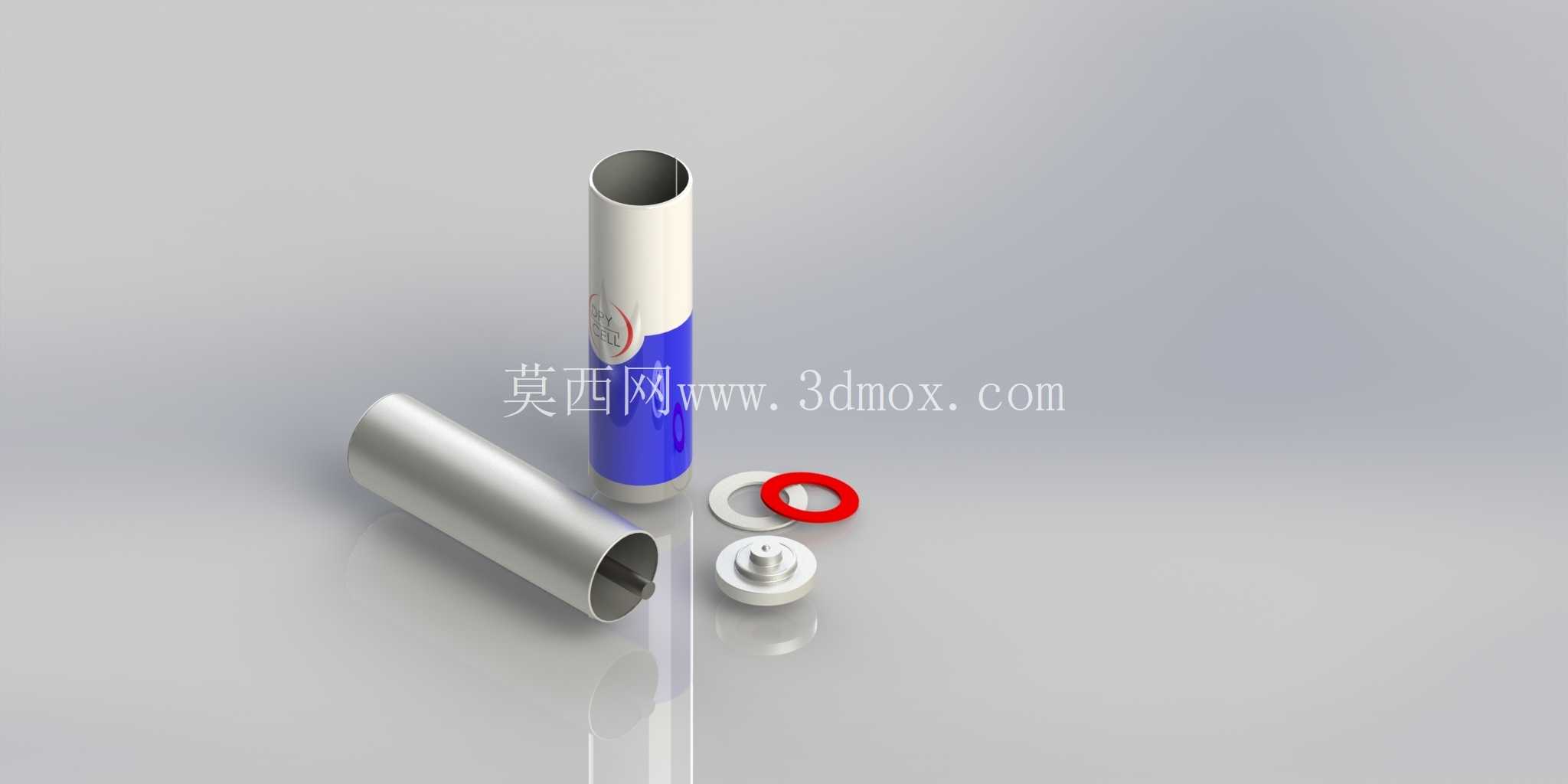

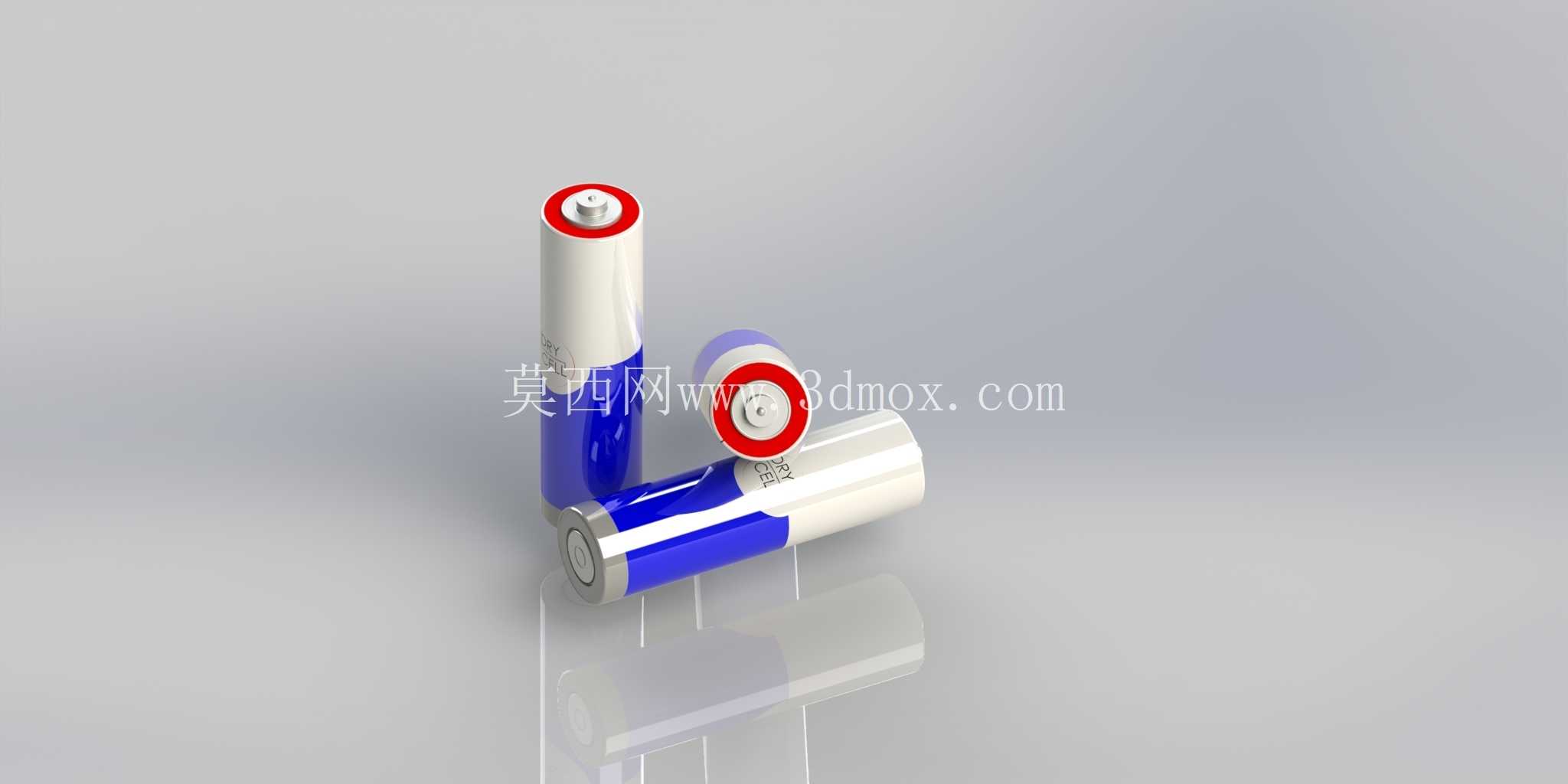

　　建模过程中首先要还原电池的核心结构特征：整体为标准圆柱形态，正极采用凸起的金属端帽结构，端帽边缘有绝缘密封环做正负极隔离，负极是平整的金属底盖，电池外壳采用钢质包覆层，外层的绝缘覆膜区分正负极区域，建模时要还原覆膜与金属壳体的装配层级，不能将不同材质部分做一体化合并处理，否则后续做结构干涉检查时会出现边界判断误差。尺寸边界上要严格遵循通用AAA电池的行业通用公差要求，圆柱外径控制在10.5mm以内，整体长度控制在44.5mm的标准范围内，正极凸起的高度要保留0.8-1mm的突出量，这个尺寸直接关系到电池仓正极接触弹片的压缩行程设计，如果建模时忽略正极凸起的公差范围，实际装配时很容易出现电池装进去之后正极接触不到弹片，或者弹片压缩量过大导致长期使用后弹性失效的问题。日常消费电子、小型手持检测设备、无线外设、家用小电器的供电场景中，AAA规格圆柱干电池是应用覆盖范围极广的便携供电单元，这类电池不需要配套充电管理电路，即装即用的特性适配了大量低功耗间歇工作的设备需求，从电视遥控器、无线鼠标、电子体温计到小型手电筒、儿童电动玩具，都能见到这类圆柱电池的应用身影。做这类电池的三维建模，核心目的并非单独生产电池本体，更多是为各类需要搭载AAA电池的用电设备做结构适配时提供精准的装配参考，避免设备电池仓设计出现尺寸干涉、接触不良、装取卡滞等实际生产中的常见问题。

　　负极的平面度也要在建模时做还原，不能出现弧面或者凹凸变形，因为多数设备的负极接触采用弹簧顶针结构，平面度偏差会导致接触电阻不稳定，出现设备间歇性断电的故障。设计思路上要区分不同功能区域的建模精度：电池两端的金属接触部分是装配配合的关键面，需要做高精度的曲面拟合，保证圆柱度公差符合实际产品的制造精度；电池中部的绝缘包覆层可以适当简化表面纹理，但要保留包覆层与金属壳体之间的台阶差，这个台阶差虽然只有0.1mm左右，但在做电池仓滑入结构设计时，会直接影响电池装取的顺滑度，如果忽略这个台阶，设计出来的电池仓内壁和电池外壳之间的间隙过小，长期使用后包覆层磨损起皱就会出现电池卡在仓内无法取出的问题。

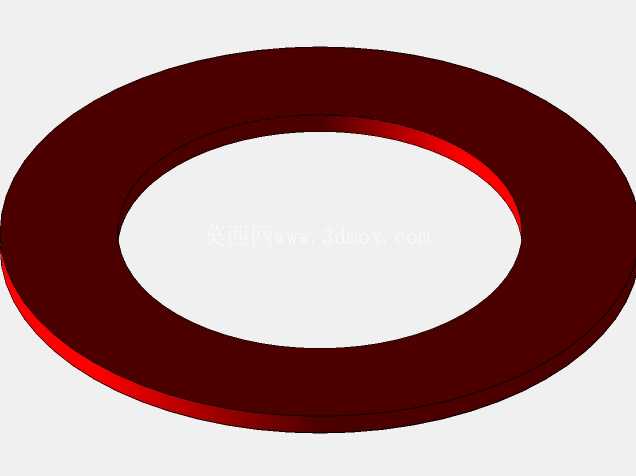

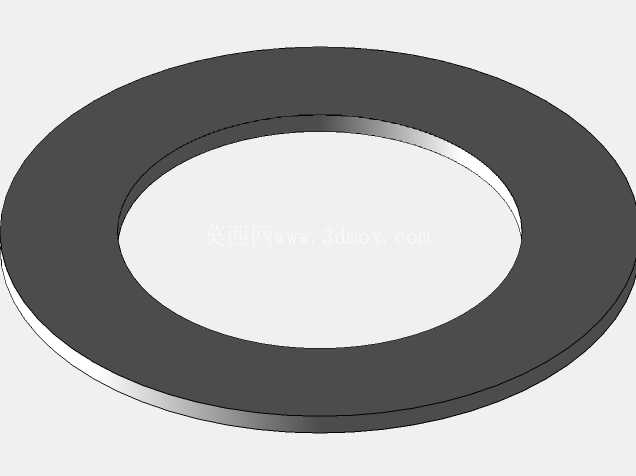

　　还要考虑多节电池并排使用的场景，很多小型设备会采用2节甚至3节AAA电池串联供电，建模时要预留出电池之间的绝缘间隙，相邻电池的中心距不能小于11mm，否则电池外壳的绝缘覆膜破损后会出现短路风险。另外，电池的正极绝缘环是容易被忽略的结构细节，这个部分不仅是正负极的物理隔离结构，同时也承担密封作用，防止电池内部电解液渗漏，建模时要还原绝缘环的嵌入结构，不能简单做一个贴在表面的圆环示意，否则在做电池仓防呆设计时，无法准确判断反装电池时的干涉位置——很多设备的电池仓会利用正极凸起和绝缘环的台阶做反装防呆，如果模型没有还原这个结构，防呆结构的设计就会失去参考依据。从实际工程应用的角度看，这类标准件的三维模型不需要做内部电化学结构的还原，只需要把外部装配边界、关键配合面的尺寸、不同材质区域的分界做准确呈现即可，因为结构工程师在做设备设计时，只需要关注电池和电池仓的装配关系，不需要考虑电池内部的化学反应结构。建模时还要注意电池两端的圆角处理，正极端帽的边缘、负极底盖的卷边都有微小的工艺圆角，这些圆角虽然尺寸不大，但如果做成直角结构，在做装配仿真时会出现面与面的线接触错误，导致干涉检查结果失真，无法准确判断实际装配的可行性。

　　不同品牌的AAA电池在外观覆膜的色彩、标识上有区别，但外部装配尺寸是统一遵循行业标准的，所以建模时优先保证尺寸精度，外观纹理只需要做基础的材质区分即可，不需要还原具体的品牌标识，毕竟模型的核心用途是结构设计参考，而非外观渲染展示。在做电池仓的配套设计验证时，还可以借助这个模型模拟电池装取的滑动过程，检查电池仓内壁的卡扣、弹片位置是否会阻碍电池装入，确认电池装入后正负极接触点的对位是否准确，有没有出现接触点偏移到绝缘区域的问题，这些验证工作如果没有精准的电池三维模型作为参考，只能等到开模之后做样件试装才能发现问题，会大幅拉长产品的开发周期，增加改模成本。
