内啮合直齿内齿圈传动构件结构设计

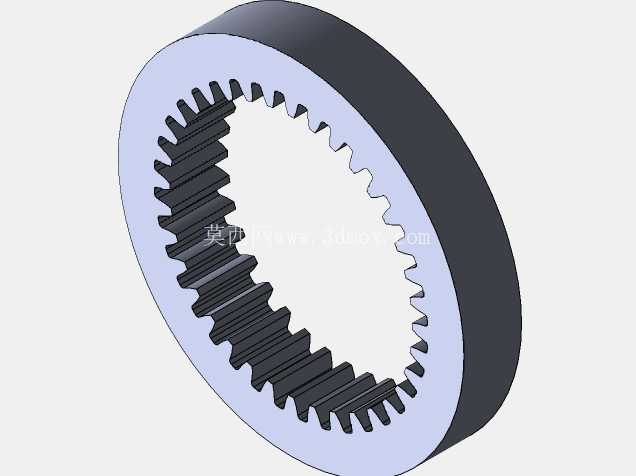

　　在行星齿轮传动系统、重载回转机构、工程机械行走驱动单元的设计场景中，内齿圈作为核心的内啮合传动构件，直接决定整套传动链路的载荷承载能力与传动平稳性，本次呈现的内正齿轮结构，正是针对中小模数行星减速模块开发的内齿圈实体结构。不同于外啮合齿轮的受力分布逻辑，内齿圈的轮齿分布在环形基体的内侧壁，啮合过程中轮齿接触应力的作用方向与外齿轮相反，设计阶段需要优先考量齿面接触疲劳强度与齿根弯曲疲劳的匹配关系，避免重载工况下出现齿面压溃或是断齿故障。

　　从实际应用场景来看，这类内齿圈常作为行星轮系的固定齿圈或是输出齿圈使用，在风电增速箱、工程机械回转减速器、新能源汽车电驱减速单元中都有大量应用，尤其是在空间受限的传动布局中，内啮合结构可以在更小的径向尺寸下实现更大的传动比，同时多齿啮合的特性可以有效分散单齿承受的载荷，提升整套传动系统的抗冲击能力。在结构设计思路上，该内齿圈采用等截面环形基体设计，外侧为光滑圆柱面，可通过过盈配合、热装或是键连接的方式与减速器壳体、回转支撑基座进行装配固定，内侧轮齿采用标准渐开线直齿齿形，齿向方向无螺旋角，加工过程中可通过插齿、拉齿工艺完成齿形加工，相比斜齿内齿圈加工难度更低，装配时无需考虑轴向力的抵消问题，更适合轴向安装空间受限、传动转速中等的工况场景。

　　关于安装边界与尺寸适配，设计时需要重点控制内齿圈的齿顶圆、齿根圆与分度圆的同轴度公差，齿圈端面与内孔轴线的垂直度公差需要控制在IT7级精度范围内，避免装配后出现轮齿偏载、啮合间隙不均匀的问题；环形基体的壁厚需要根据额定传递扭矩进行核算，既要避免壁厚过薄导致齿圈受载后出现径向变形引发啮合异响，也要避免壁厚过大造成不必要的材料浪费与整机重量增加。在齿形参数设计上，直齿内齿圈的齿顶高系数、顶隙系数与配对外齿轮保持一致，啮合侧隙需要根据实际工况的工作温度、润滑条件进行调整，常温工况下采用标准侧隙即可满足使用要求，若应用在高低温交变的工况环境中，需要适当放大侧隙补偿热变形带来的间隙变化。

　　从实际使用的功能特性来看，该结构的内齿圈在啮合过程中，轮齿的接触线沿齿宽方向全程接触，传动过程中无轴向分力，支撑轴承仅需承受径向载荷，可以简化轴承选型与支撑结构的设计；同时内啮合的滑动率远低于外啮合传动，齿面磨损速率更慢，在润滑条件良好的情况下可以获得更长的使用寿命。在建模过程中，需要重点还原齿根过渡圆角的结构细节，齿根圆角的大小直接影响齿根弯曲应力的集中系数，建模时不能简单简化为直角结构，需要按照加工刀具的刀尖圆弧半径生成对应的过渡曲面，确保后续有限元强度分析的结果与实际工况受力情况一致。此外，内齿圈的两端面设计有倒角结构，既可以去除加工过程中产生的飞边毛刺，也能在装配过程中起到导向作用，避免装配时磕碰齿端造成轮齿损伤。针对不同的应用场景，该内齿圈结构可根据需求调整模数、齿数、齿宽参数，适配不同传动比、不同载荷等级的传动系统设计需求，在进行三维装配校验时，可以直接将该模型导入装配环境，验证与行星轮、太阳轮的啮合间隙，检查是否存在运动干涉，提前规避加工装配阶段可能出现的结构问题。
