便携式断丝取出工具组结构设计方案

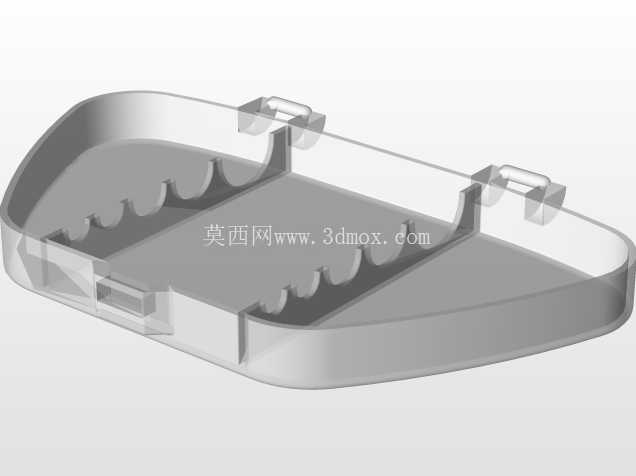

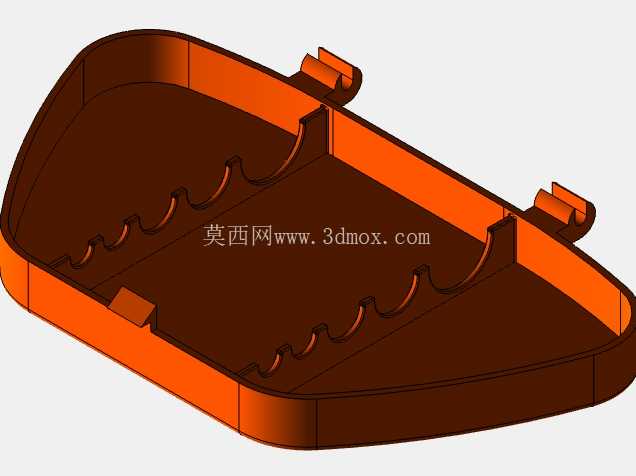

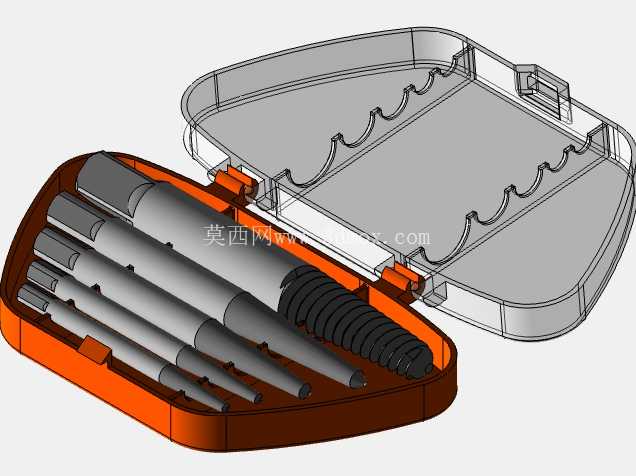

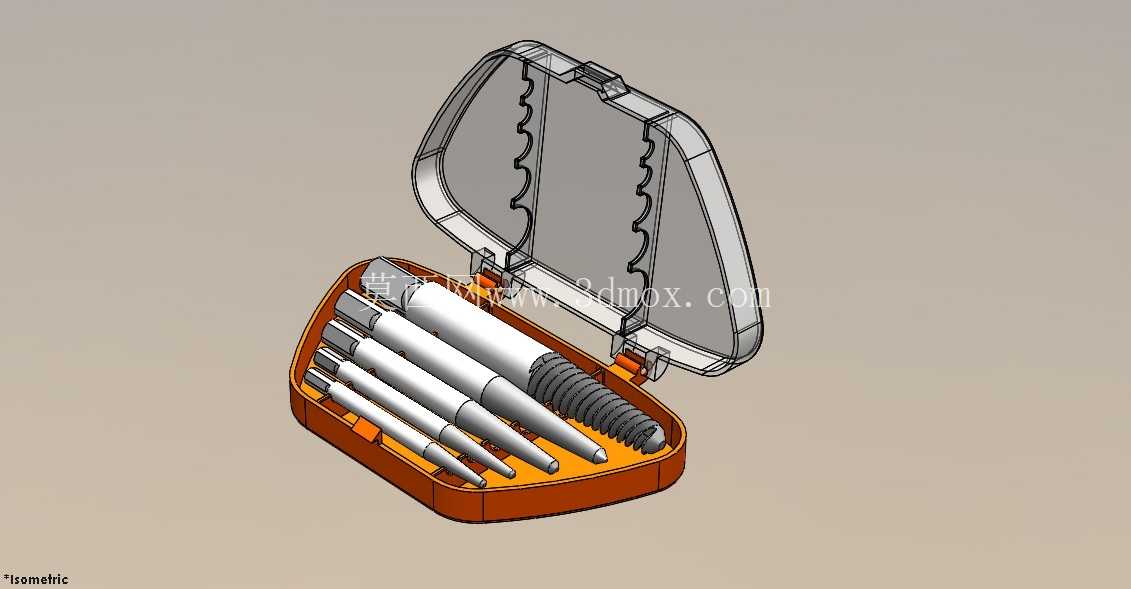

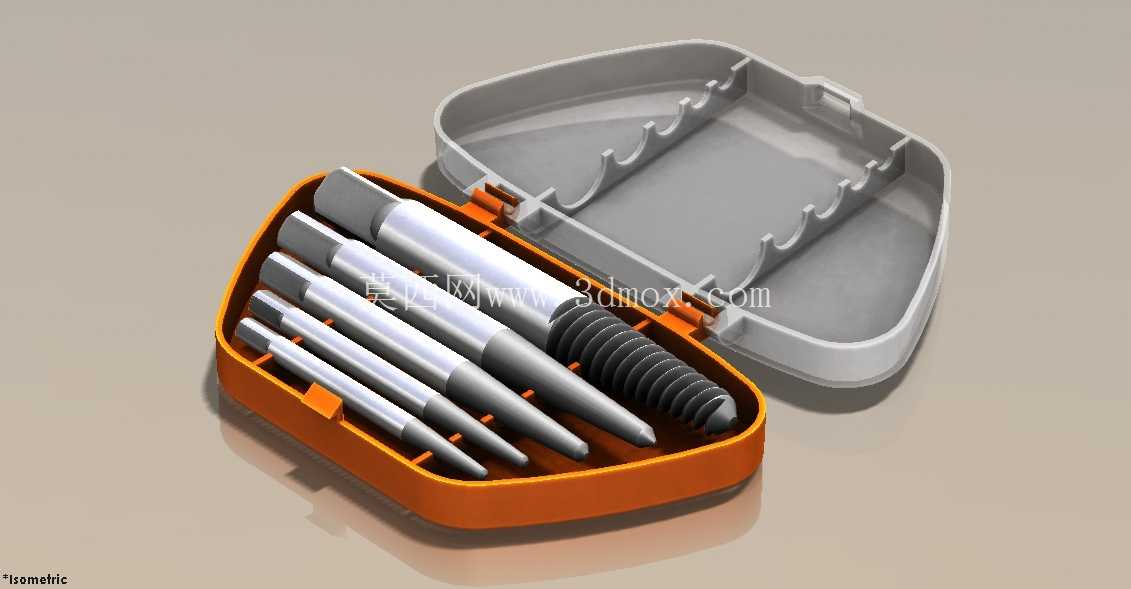

　　在设备运维、五金装配、机电维修的现场作业场景里，滑牙断丝的螺栓、螺钉是极为常见的故障点，这类残留在螺纹孔内的断件如果处理不当，很容易造成基材螺纹损伤、工件报废，甚至引发整套设备的装配精度失效，而这套螺丝取出工具组，就是针对这类工况设计的专用手动拆除器具。整套工具采用分体式组套结构，配套带定位卡槽的硬质收纳盒，盒体内部的卡位槽和每一支取出器的外形轮廓完全匹配，既可以避免工具在携带过程中发生磕碰损伤刃口，也能在作业现场快速识别对应规格的工具，减少工具找寻的无效时间，收纳盒的开合采用卡扣式结构，扣合后无松脱间隙，可直接放入常规维修工具包内携带，适配外出抢修、车间日常维保等多场景的移动作业需求。

　　工具组内包含多支不同直径规格的取出器，覆盖了日常维修场景中最常见的M3到M12区间的螺钉、螺栓断丝处理需求，每支取出器的工作端采用反牙锥形楔入结构，作业时需要先在断丝的端面用中心钻定位，钻出适配直径的导向孔，再将对应规格的取出器敲入导向孔内，通过反向旋转的扭矩让锥形楔面卡紧断丝内壁，借助反牙的咬合力带动断丝旋出螺纹孔，这种结构设计不需要对原有螺纹孔进行扩孔处理，能最大程度保留基材的原有螺纹精度，降低维修后的二次装配风险。

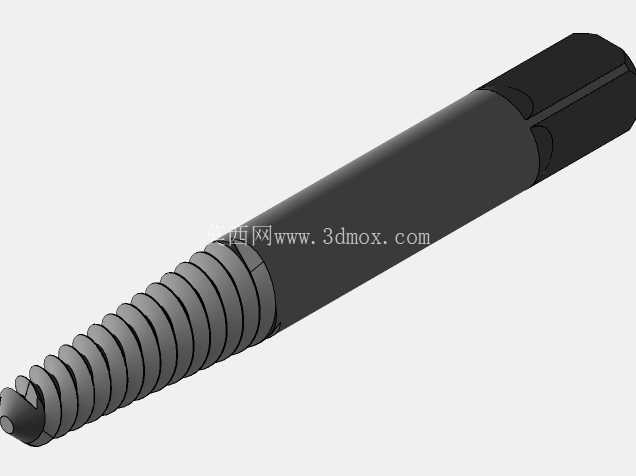

　　从结构设计的细节来看，整套工具里仅一支取出器做了完整的螺纹细节建模，其余同组构件做了特征简化处理，这种建模思路在做工具组整体装配展示、维修场景模拟时，可以有效降低模型的面数，提升大场景装配的运行效率，如果需要做单支工具的受力仿真、刃口细节优化，可在现有基础模型上补充螺纹切削特征、表面热处理纹理等细节，满足不同深度的设计需求。取出器的杆部采用等径六角尾端设计，可直接适配常规的活动扳手、套筒、丝锥铰手等通用工装，不需要额外配备专用的夹持手柄，降低了工具的配套成本，也能在现场缺少专用工具时，借助手边常用工具快速完成作业。在实际作业的尺寸边界上，每支取出器的工作段锥度经过统一校准，楔入角度控制在合理区间，既保证楔入时能获得足够的卡紧扭矩，也不会因为锥度过大造成导向孔撑裂、断丝卡死在螺纹孔内的问题；非工作段的杆部长度经过匹配设计，在处理深度50mm以内的螺纹孔断丝时，不需要额外加接延长杆即可完成作业，针对更深位置的断丝，也可通过套筒接杆延长作业距离，适配不同安装深度的工况需求。

　　这套工具的应用场景覆盖范围极广，从民用的水电维修、家具拆装，到工业领域的设备装配线维保、模具维修、工程机械现场抢修，只要涉及螺纹紧固件的断丝、滑牙拆除场景，都能用到这类专用工具，相较于传统的点焊、錾子剔出等处理方式，用专用取出器处理断丝的作业效率能提升60%以上，同时能将基材螺纹的损伤率控制在极低水平，大幅降低维修过程中的工件报废概率。从建模的工程实用性角度出发，现有模型已经完成了收纳盒与工具的装配干涉检查，所有构件的配合间隙符合实际产品的生产公差要求，收纳盒的卡位槽深度、卡扣的扣合量都按照实际注塑件的设计参数做了匹配，可直接用于产品的外观展示、装配工艺模拟，也可作为维修场景三维布局的标准构件调用，在做维修工位的工具配置模拟、运维培训的三维演示课件时，这套模型可以直接导入装配环境，不需要再做额外的配合调整。
