适配ISO25刀架的ER25弹性筒夹结构

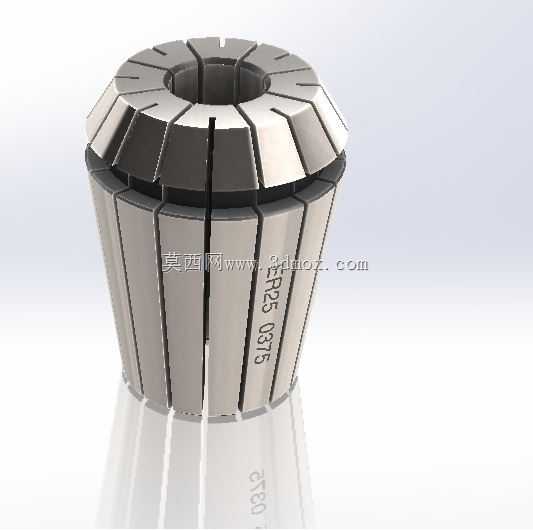

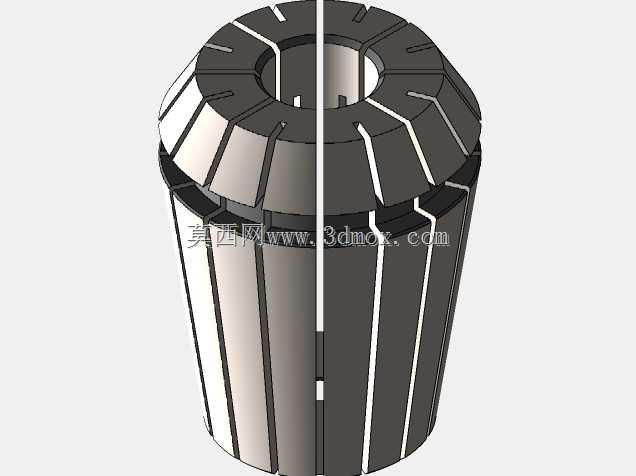

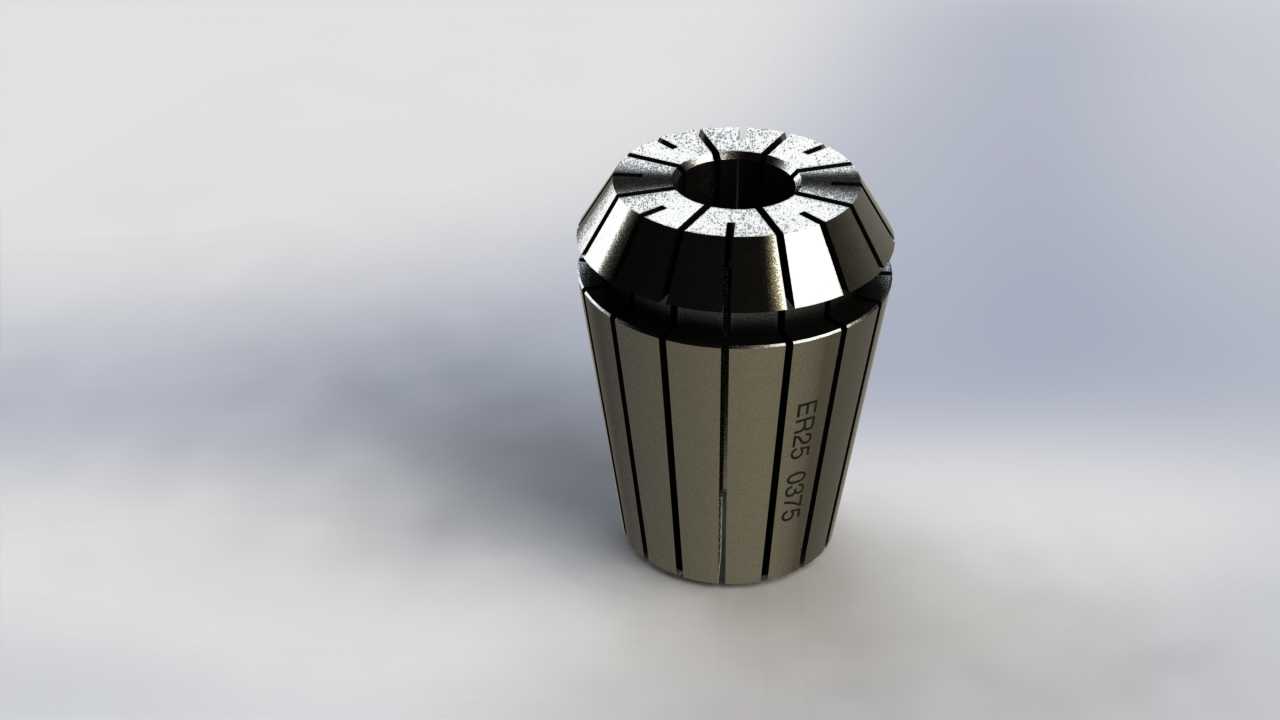

在数控加工、精密钻铣、木工雕刻等金属与非金属切削作业场景中，刀具夹持系统的精度与稳定性直接决定了最终加工件的形位公差与表面质量，ER系列弹性筒夹作为目前市面上应用最广泛的刀柄夹持元件，承担着连接主轴刀柄与切削刀具、传递切削扭矩、保障刀具回转同轴度的核心作用。本次呈现的这款ER25规格弹性筒夹，专门适配3/8英寸柄径的切削刀具，可与标准ISO25刀架配套安装使用，覆盖台式钻床、小型加工中心、精雕机等多类设备的装刀需求。从功能特性来看，这款筒夹采用经典的开缝式弹性结构设计，周身均匀分布的轴向收缩缝可在锁紧螺母的径向压力下产生均匀的弹性形变，从而将穿入内孔的刀具柄部牢牢抱紧，常规锁紧状态下可实现0.01mm以内的夹持同轴度，既能够保障高速切削过程中刀具不出现打滑、窜动问题，也能有效降低刀具回转时的径向跳动，延长刀具使用寿命，减少加工过程中的振刀纹。从设计思路层面，这款筒夹的外形完全遵循ER25筒夹的标准安装边界，整体为上宽下窄的锥台结构，外锥面与刀柄内锥孔的锥度完全匹配，安装时可实现锥面的完全贴合，保障锁紧力的均匀传递；筒夹上端的卡槽结构可与锁紧螺母的内凸缘精准卡合，避免锁紧过程中筒夹随螺母同步转动，保障装刀操作的顺畅性。考虑到实际加工中不同场景的柄径适配需求，这款筒夹的基础结构具备极强的通用性，仅需调整内孔的加工尺寸，即可快速衍生出适配不同公制、英制柄径刀具的同系列筒夹，无需改动外部安装尺寸，可直接适配现有标准ISO25刀架与ER25锁紧螺母，大幅降低了多规格刀具夹持的配套成本。在实际使用过程中，这类弹性筒夹不仅可用于夹持直柄钻头、铣刀、丝锥等切削刀具，也可配套用于夹持小型圆棒工件，在小型二次加工工装、精密检具定位场景中也能发挥稳定的夹持定位作用，其均匀的收缩特性可避免硬质刀具柄部被夹伤，也能在刀具承受过大切削力时产生轻微打滑，起到一定的过载保护作用。
