盒装断头螺丝取出器组套结构设计

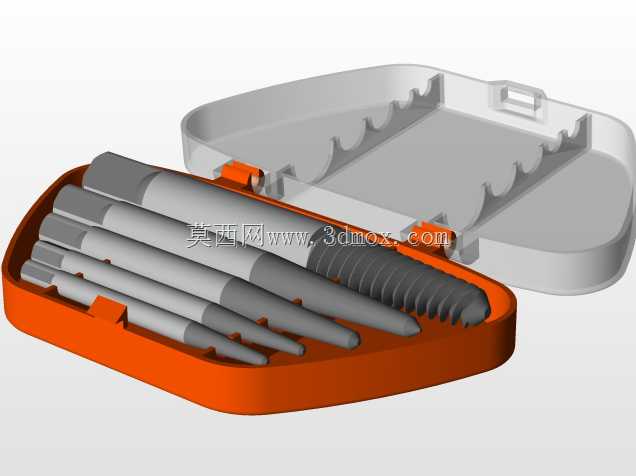

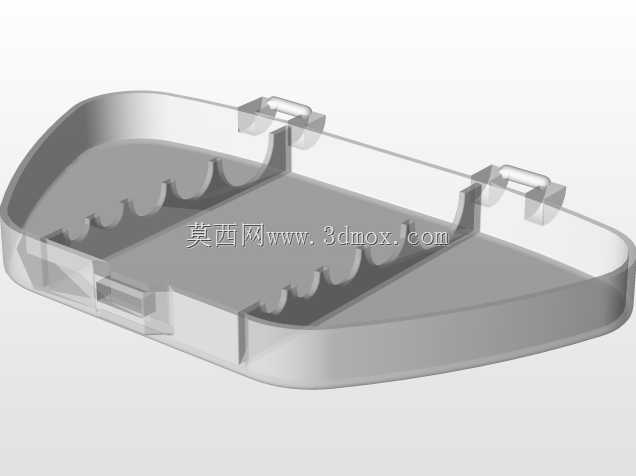

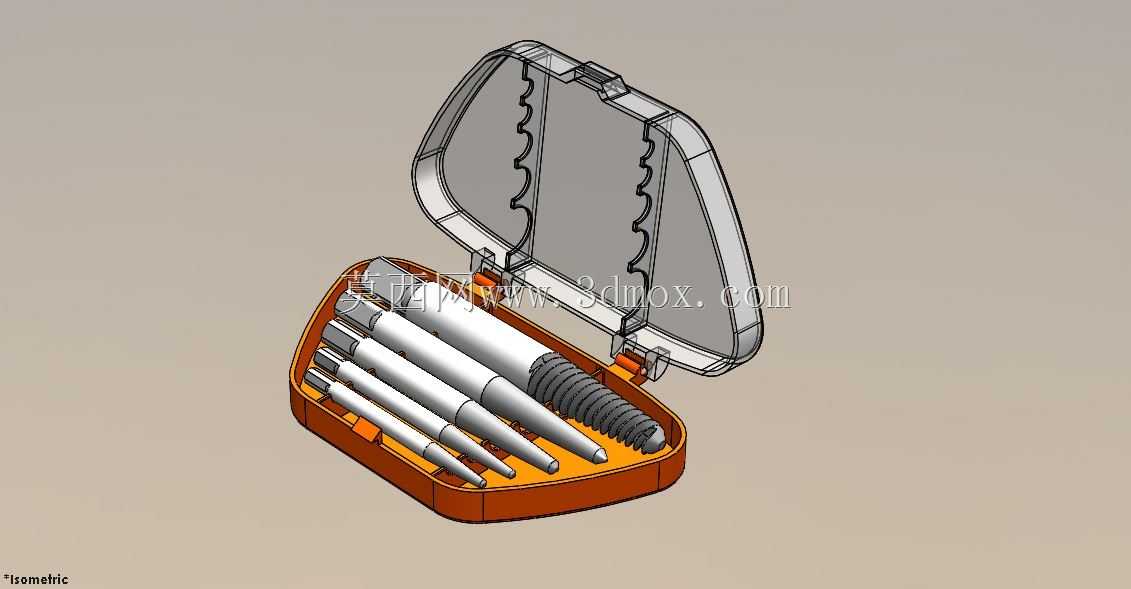

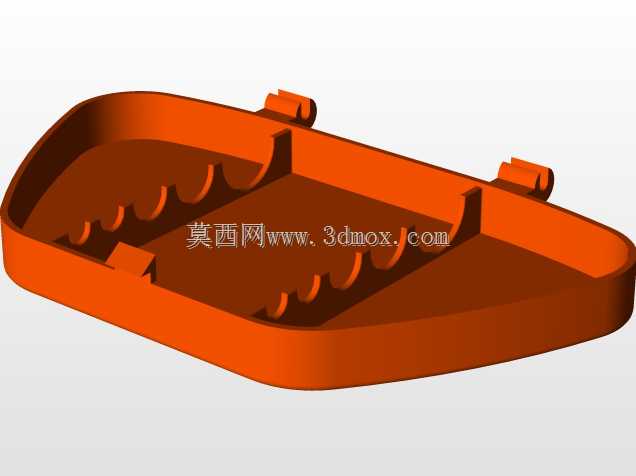

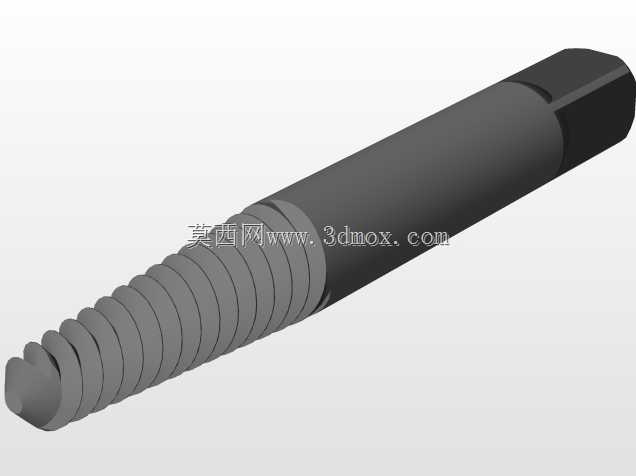

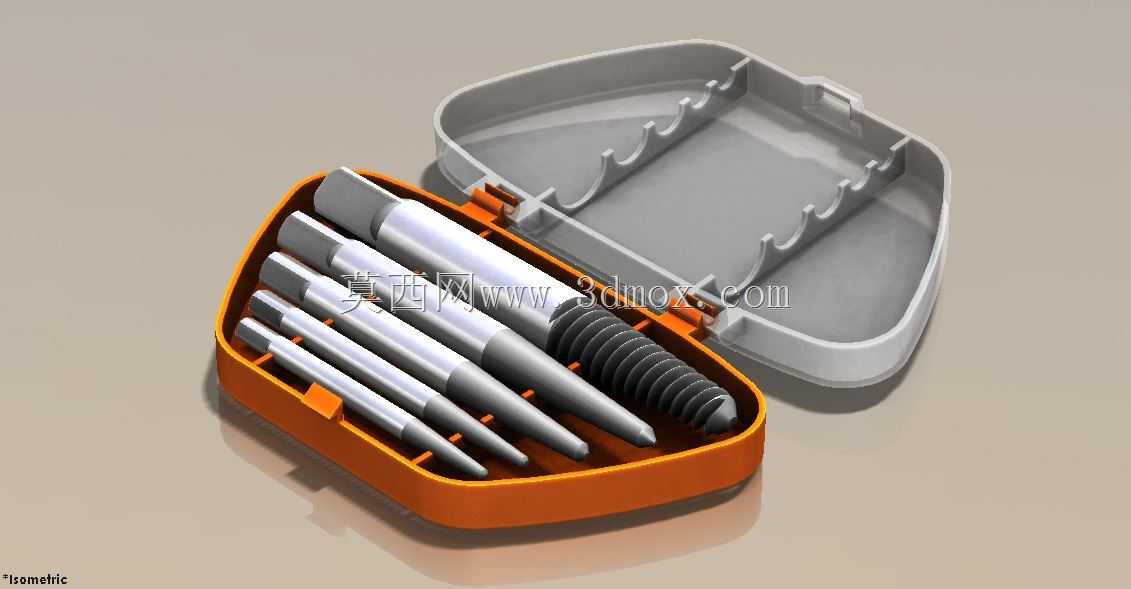

这套取出器组套主要面向设备维保、五金维修、家装施工等场景，针对日常作业中常出现的螺栓断裂、螺头滑牙无法常规拆卸的痛点设计，是维修作业中处理断丝故障的核心手动工具。在工业设备维保场景中，长期受振动、锈蚀影响的紧固件容易出现断头、滑牙问题，若采用焊接、钻孔等粗暴方式拆除，极易损伤工件本体的螺纹孔，造成零部件报废，这套取出器可以在不破坏基体螺纹的前提下完成断丝拆除，大幅降低维修成本；在家装水电、五金维修场景中，锈蚀断裂在墙体、管件内的螺丝也可通过这套工具快速取出，避免墙面、管件大面积破损。整套工具采用分级规格设计，不同直径的取出器对应不同尺寸的断丝，覆盖了日常维修中最常见的M3到M12规格的螺栓、螺钉拆除需求，每支取出器的工作端采用锥形反牙结构设计，使用时先在断丝端面定位钻出适配的导向孔，再将对应规格的取出器敲入孔内，通过反向旋转即可借助反牙的咬合力牢牢卡住断丝内壁，将断丝顺利旋出。收纳盒采用翻盖式结构设计，盒内设置对应每支工具的卡位槽，通过卡扣结构实现盒盖的扣合锁定，工具放置后不会在盒内晃动窜动，外出携带作业时不会出现工具散落、磕碰损坏的问题，收纳盒的外形尺寸适配常规工具包的隔层大小，边缘做了圆弧过渡处理，握持携带时不会硌手。设计过程中对非工作段的结构做了合理简化，在保证工具整体结构强度、工作端受力性能的前提下，优化了整体的结构布局，取出器的杆身采用等强度设计，既保证反向旋转时能传递足够的扭矩，不会出现杆身断裂的问题，也避免了多余的结构冗余。每支取出器的尾部设计为方形夹持端，可以配套扳手、绞杠等工具使用，施加扭矩时受力均匀，不会出现打滑的问题，工作端的反牙齿形做了角度优化，咬入断丝内壁时不会出现崩齿、滑脱的情况，针对不同锈蚀程度的断丝都能提供足够的抓取力。整套工具的收纳布局充分考虑了取用便利性，打开盒盖后所有工具一目了然，可以快速选取对应规格的取出器，卡位槽的固定力度适中，取放工具时无需过度用力，同时倒置收纳盒时工具也不会自行脱落，适配流动维修、固定工位等多种作业场景的使用需求。
