无螺纹三爪式皮带轮轴承拉拔拆卸工具

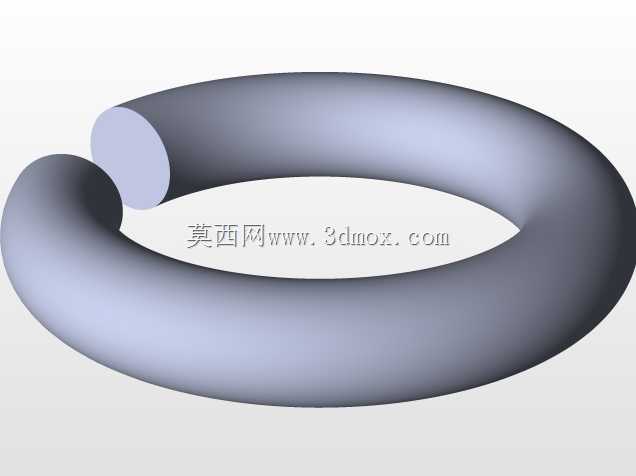

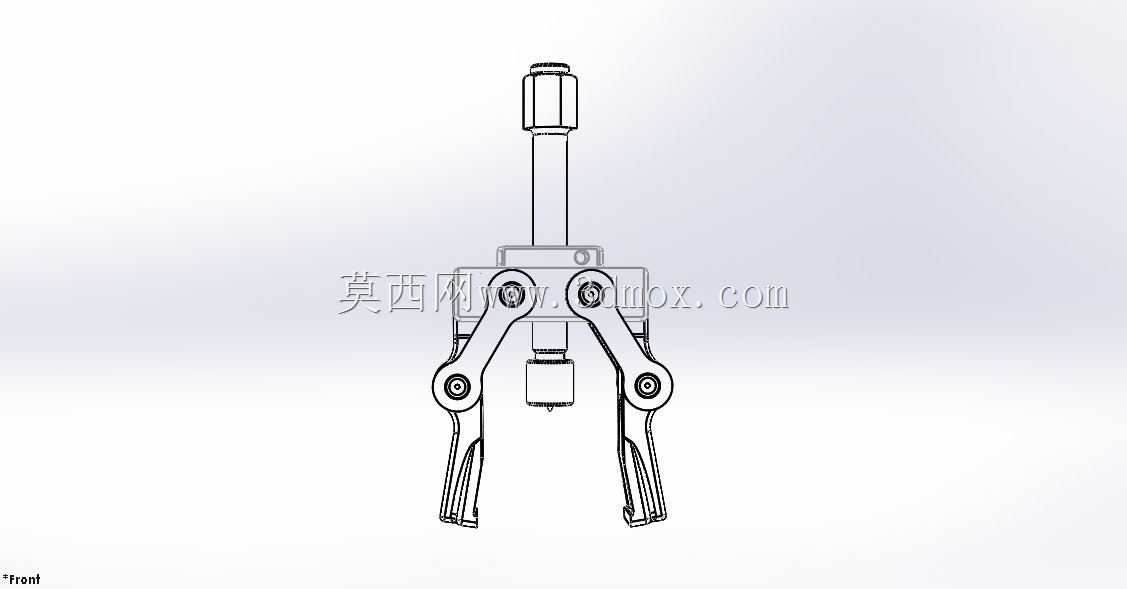

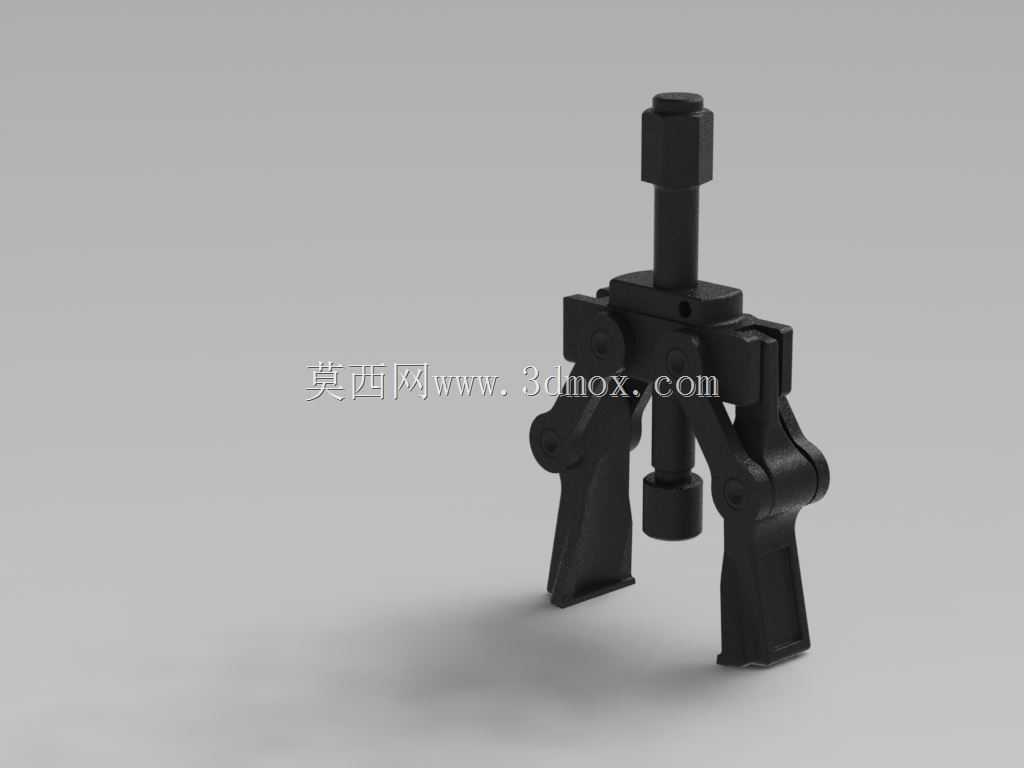

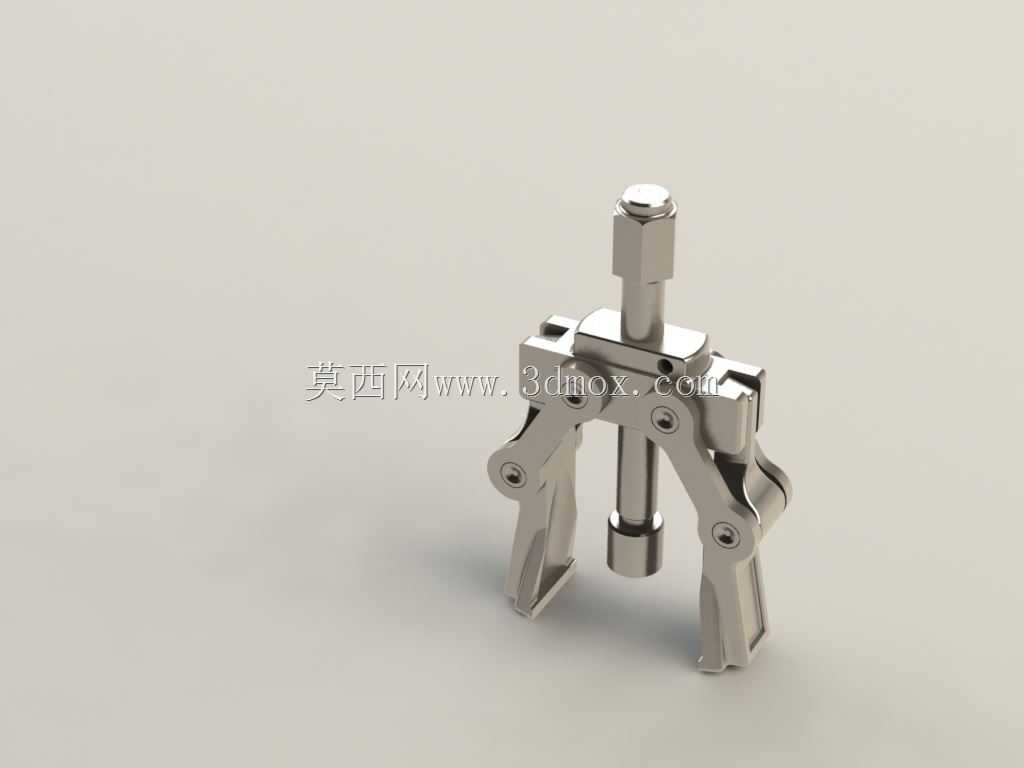

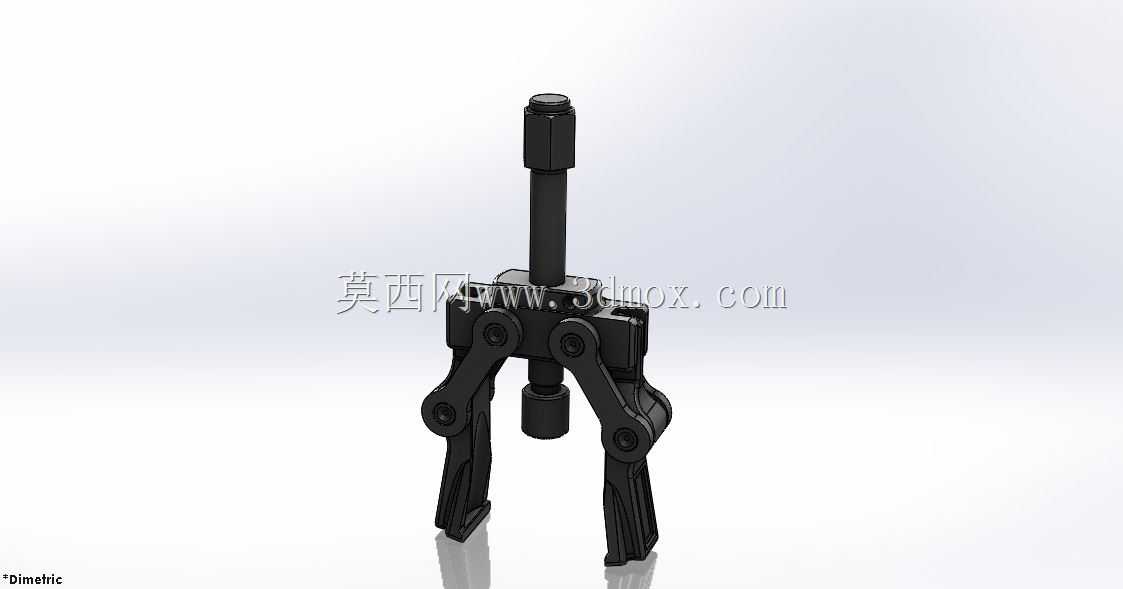

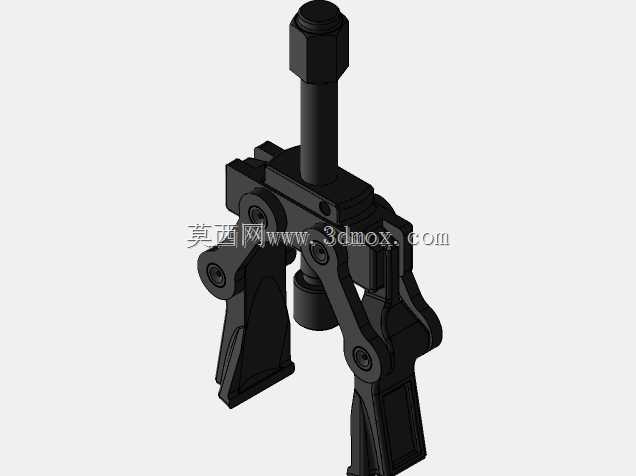

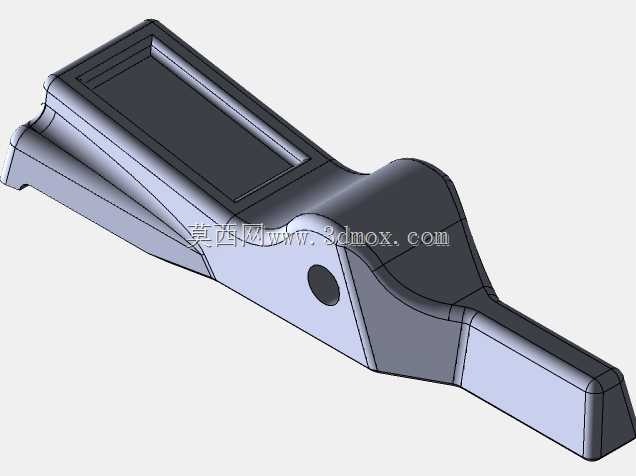

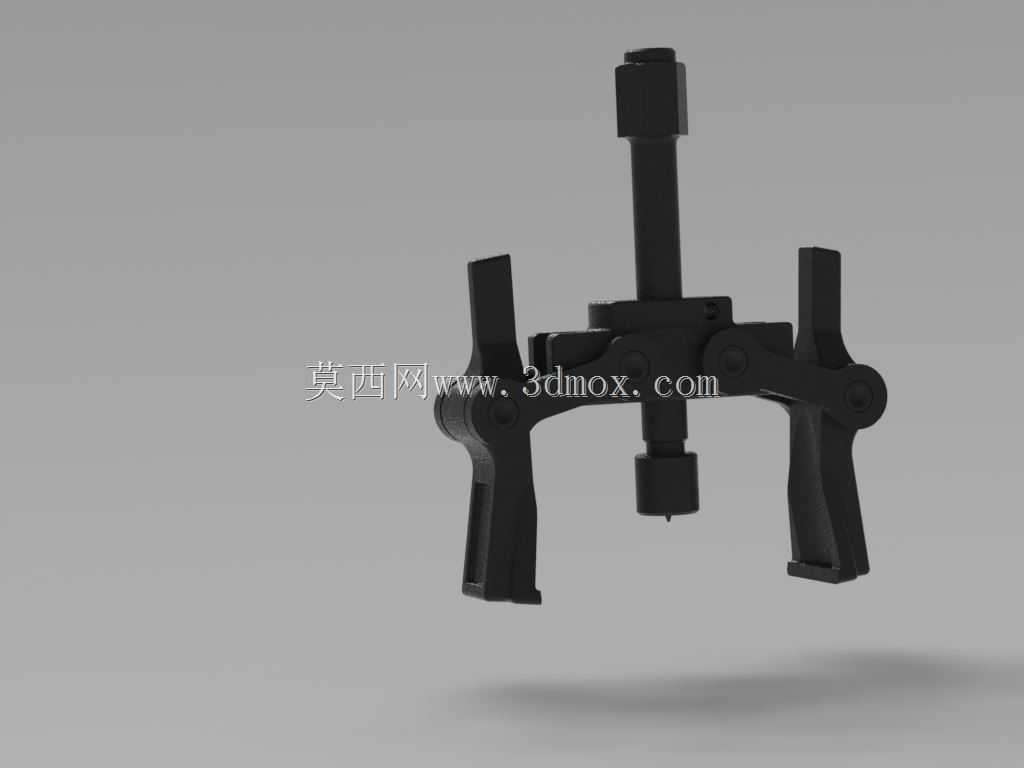

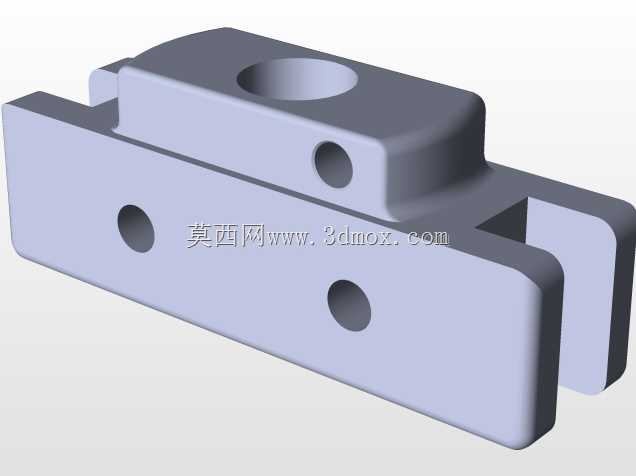

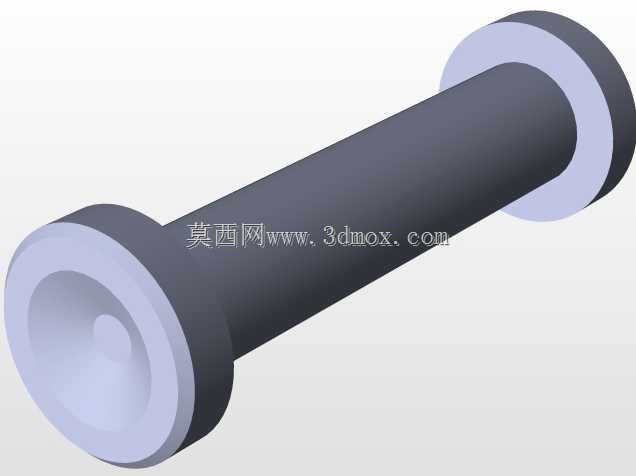

在设备维保现场，过盈配合的轴承、皮带轮拆卸一直是一线维修人员的高频痛点，敲击、撬别等野蛮操作很容易损伤轴颈、轴承内圈或是带轮安装面，甚至造成零件报废、设备停机周期拉长，这款无螺纹结构的三爪拉拔拆卸工具，正是针对这类维保场景设计的手动拆卸工装。不同于传统带丝杠螺纹的拉马结构，这款工具采用中心顶杆配合连杆式三爪联动的结构，没有传动螺纹的设计，一方面规避了长期承重使用后螺纹滑牙、卡死的失效风险，另一方面在狭小的设备舱内操作时，不需要给旋转丝杠预留大半径的操作空间，只需要通过中心顶杆的轴向进给，就能带动三个卡爪同步收拢抱紧待拆卸零件的内圈或外缘。从结构设计逻辑来看，三个卡爪通过铰接连杆与中心主体连接，卡爪的夹持面做了阶梯式防滑齿结构，接触待拆零件时能均匀分散夹持力，避免单点应力过大夹碎带轮轮辐或是压伤轴承套圈；中心顶杆的端部做了球面硬化处理，顶在轴端中心孔时能自动找正中心，不会因为顶偏造成轴端压痕，也能保证拉拔力全程沿轴的轴向传递，不会出现偏载掰弯卡爪的情况。实际使用时，先将三个卡爪张开卡入待拆轴承的内圈后侧，或是勾住皮带轮的轮缘背面，调整中心顶杆使其端部抵住轴的中心定位孔，缓慢进给顶杆，三个卡爪就会在连杆的带动下牢牢贴住零件受力面，持续施加轴向力就能平稳将过盈配合的零件从轴上拉出，全程不需要敲击，也不会对配合面造成损伤。从安装边界来看，这款工具的卡爪张开行程覆盖了常规小功率传动场景下的轴承、皮带轮尺寸范围，整体结构紧凑，即使是电机端盖内侧、变速箱输入轴这类操作空间狭窄的位置，也能顺利伸入完成卡装；整体采用合金结构钢锻造后做淬火处理，关键铰接点做了渗碳硬化，长期反复承重使用也不会出现铰接孔变形、卡爪断裂的问题。不同于液压拉马的笨重、普通螺纹拉马易滑牙的缺陷，这款无螺纹拉拔工具更适合汽修、小型设备维保、生产线日常巡检这类需要频繁拆卸小尺寸过盈传动件的场景，操作时不需要额外配套动力源，单人就能完成全部拆卸流程，能大幅降低拆卸过程中的零件损伤概率，缩短设备维保的作业时间。
