断螺钉取出用反牙螺丝拔出器结构设计

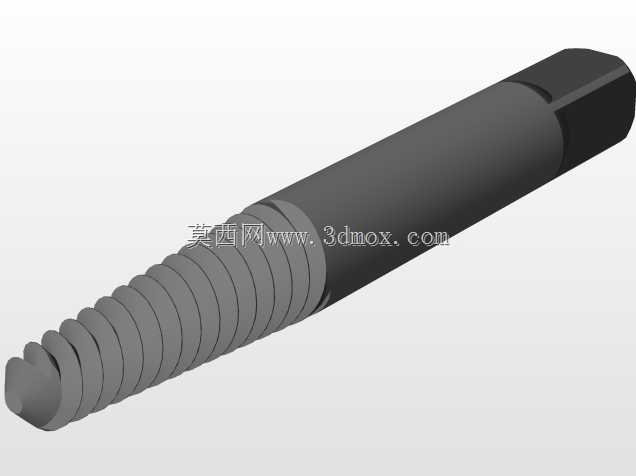

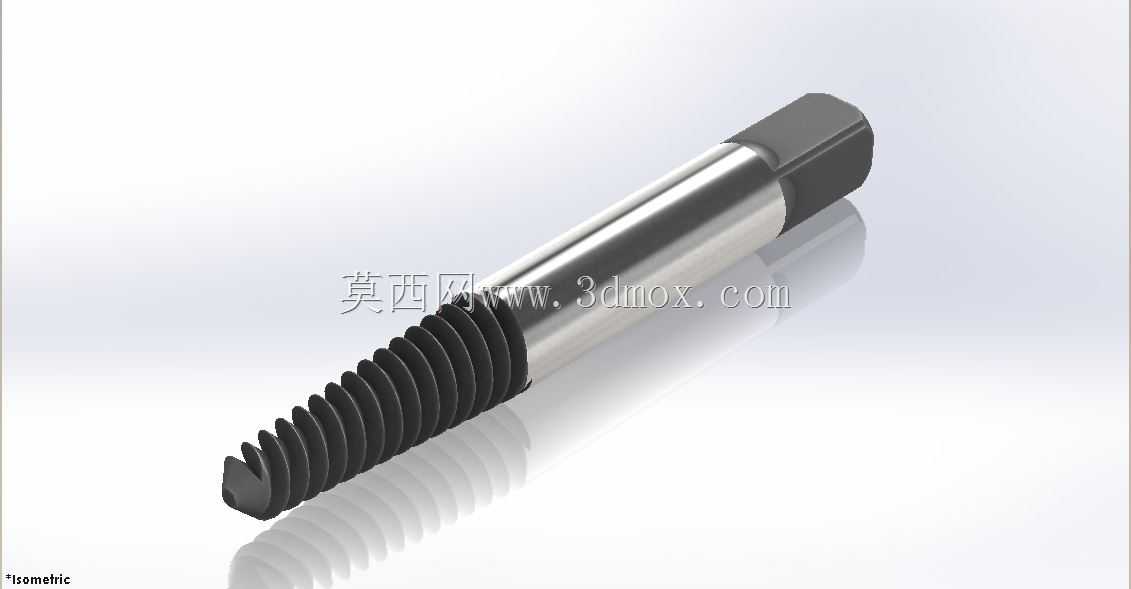

这款螺丝拔出器是面向设备维保、五金拆装场景设计的专用手动工具，核心用于取出因锈蚀、拧断、滑牙残留在螺纹孔内的断螺栓、断螺钉，解决常规工具无法夹持断头紧固件的拆装难题，广泛应用于机修车间、汽车维保、家装水电、设备装配等场景，是维修作业中处理断丝故障的必备实用工具。该款拔出器适配9/16英寸规格的螺钉拆卸作业，整体采用细长杆式结构，总长度适配常规手动扳手的操作空间，可深入深度不超过杆身长度的螺纹孔内作业，无需额外扩孔即可完成断丝取出，避免对原有螺纹孔造成二次损伤。工具整体分为工作段、杆身段和夹持段三个功能区域：前端工作段采用反牙锥形螺纹设计，螺纹牙型经过刃口处理，使用时需要先在断螺钉的端面钻出适配尺寸的导向定位孔，再将拔出器前端插入孔内，通过方头端施加反向扭矩，随着反向转动，前端反牙螺纹会逐渐楔入断螺钉内部，随着扭矩增大，楔紧力同步提升，最终带动断螺钉反向旋出原有螺纹孔，整个过程无需敲击孔壁，不会造成周边基体变形。中间杆身段采用光滑圆柱面设计，表面做硬化抛光处理，既保证杆身的抗扭强度，避免施加扭矩时出现杆身弯折断裂，也能减少杆身与螺纹孔壁的摩擦，方便工具深入孔内作业，杆身的直径略小于适配螺钉的公称直径，可顺利进入断螺钉的中心孔内，不会与原有内螺纹发生干涉。末端的方头夹持段采用标准四方结构，尺寸适配常规活动扳手、套筒扳手的夹持范围，作业时可通过扳手稳定施加扭矩，方头与杆身采用一体成型结构，过渡位置做圆弧卸荷处理，避免扭矩集中造成方头断裂。设计过程中重点优化了前端螺纹的楔入角度，既保证足够的咬合力不会在旋出过程中打滑，又避免楔入过深造成断螺钉胀死在螺纹孔内，同时整体材质选用高碳合金钢，经过淬火回火处理，表面硬度达到HRC55以上，具备足够的耐磨性和抗扭强度，可重复多次使用而不出现牙型磨损、杆身变形的问题，适配日常维保作业中常见的碳钢、不锈钢材质断螺钉取出需求，作业时仅需配合手电钻、普通扳手即可完成操作，无需专用液压或电动辅助设备，单人即可快速完成断丝取出作业，大幅降低断丝故障的维修时长，减少因螺纹孔损坏带来的零部件报废损失。
