双叉型铰接连接头结构设计

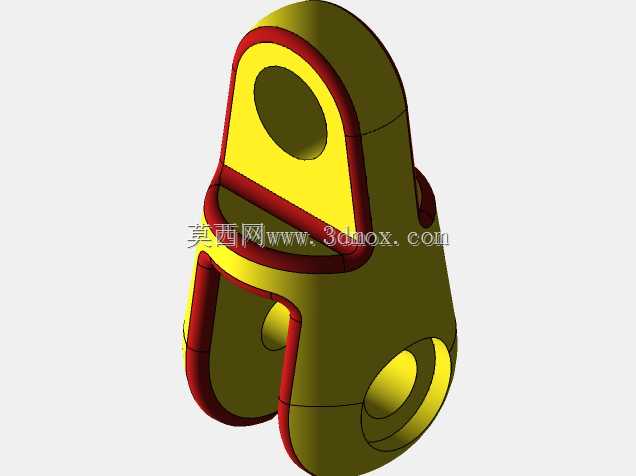

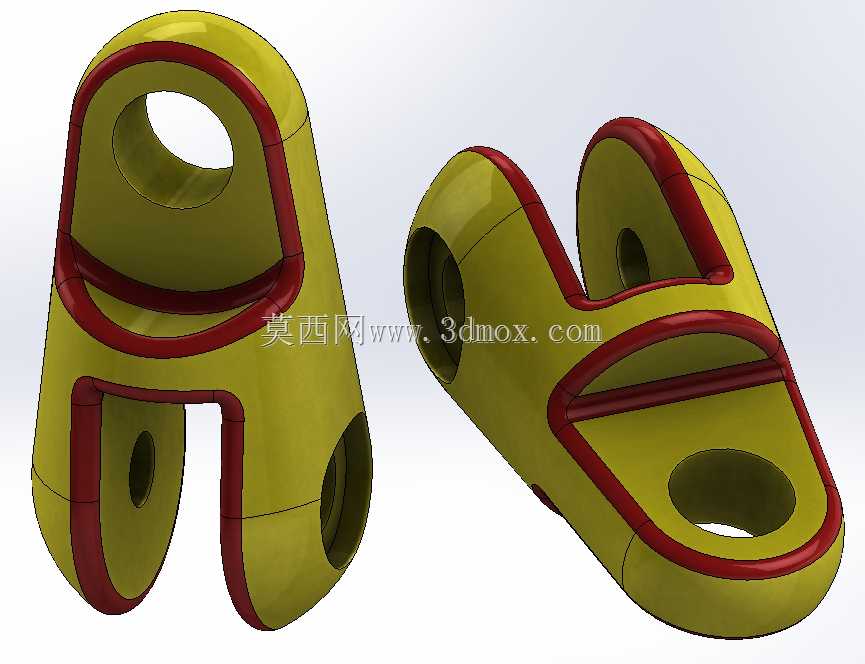

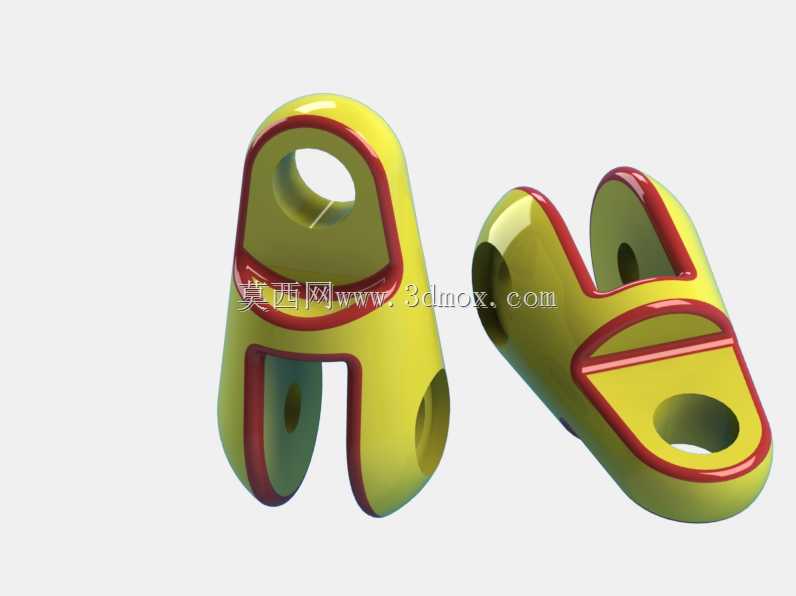

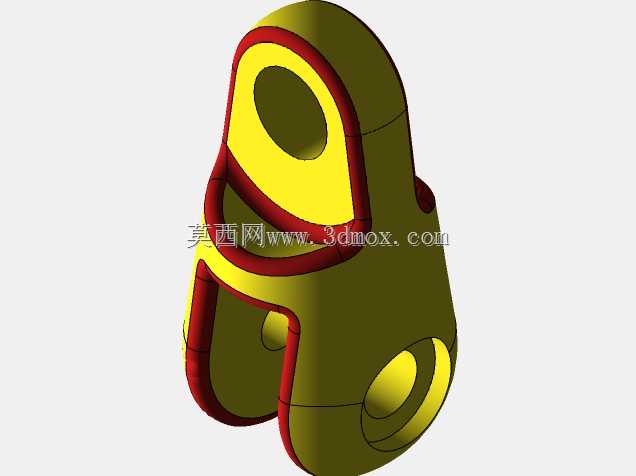

　　这类双叉型铰接连接头，在轻工输送线、小型工程机械的连杆传动机构里应用十分普遍，核心作用是实现两个运动构件之间的铰接传动，允许连接端在一定角度范围内做相对摆动，同时传递既定的拉压载荷，避免刚性连接在运动过程中出现应力集中导致的构件断裂。从结构设计逻辑来看，整体采用对称式双叉臂布局，主体为一体化成型的承力基体，上端设置单耳铰接孔，下端为分叉式双耳结构，三个铰接孔的轴线保持严格的空间平行度要求，孔位公差控制在IT7级区间，保证装配后销轴不会出现卡滞、偏磨的问题。基体外侧的红色封边结构，实际是设计时预留的耐磨衬套压装位，衬套采用聚四氟乙烯复合材质，压装后与基体过盈配合，既可以降低铰接销轴转动时的磨损速率，也能在衬套磨损后单独更换，无需整体报废连接头，大幅降低后期运维成本。

　　从安装边界来看，上端单耳的厚度适配常规10-12mm规格的连杆连接端，孔内径适配8mm标准圆柱销轴，下端双耳的开档尺寸为16mm，刚好匹配同规格的叉型连杆端头，孔内径同样适配8mm销轴，整体安装后相邻构件的摆动角度范围可达±25°，完全满足多数平面连杆机构的运动行程需求。设计时特意在基体的转角位置做了R3-R5的圆角过渡，没有尖锐的直角棱边，一方面是消除热处理过程中的应力集中点，避免淬火时出现开裂缺陷，另一方面也能降低运动过程中与周边构件发生剐蹭的概率，减少不必要的运动干涉。基体的壁厚做了差异化设计，铰接孔周边的承力区域壁厚比非承力区域厚2mm，在保证整体结构强度满足12kN静拉载荷要求的前提下，尽可能削减非承力区域的材料余量，让零件整体重量控制在120g以内，适配对运动构件重量有要求的高速往复传动场景。

　　建模过程中需要重点关注几个细节：一是三个铰接孔的同轴度、平行度公差标注，必须在工程图里明确形位公差要求，否则加工出来的零件装配后会出现运动卡滞；二是衬套压装位的尺寸公差，要保证过盈量在0.02-0.04mm之间，过盈量太大会导致衬套压装时变形，过盈量太小则容易在运动过程中出现衬套滑脱；三是外表面的流线型过渡，不能出现建模的碎面、尖角，否则后续数控加工时会出现刀路跳刀，影响表面加工质量，也会增加后续抛光、表面处理的工序难度。这类零件实际使用时，通常会在铰接孔位置加装润滑脂注油通道，定期补充润滑脂降低摩擦系数，在无强腐蚀的常规工况下，使用寿命可达8000小时以上，完全满足通用机械设备的传动连接需求。
