牵引式重型圆盘耙农业整地机械设计

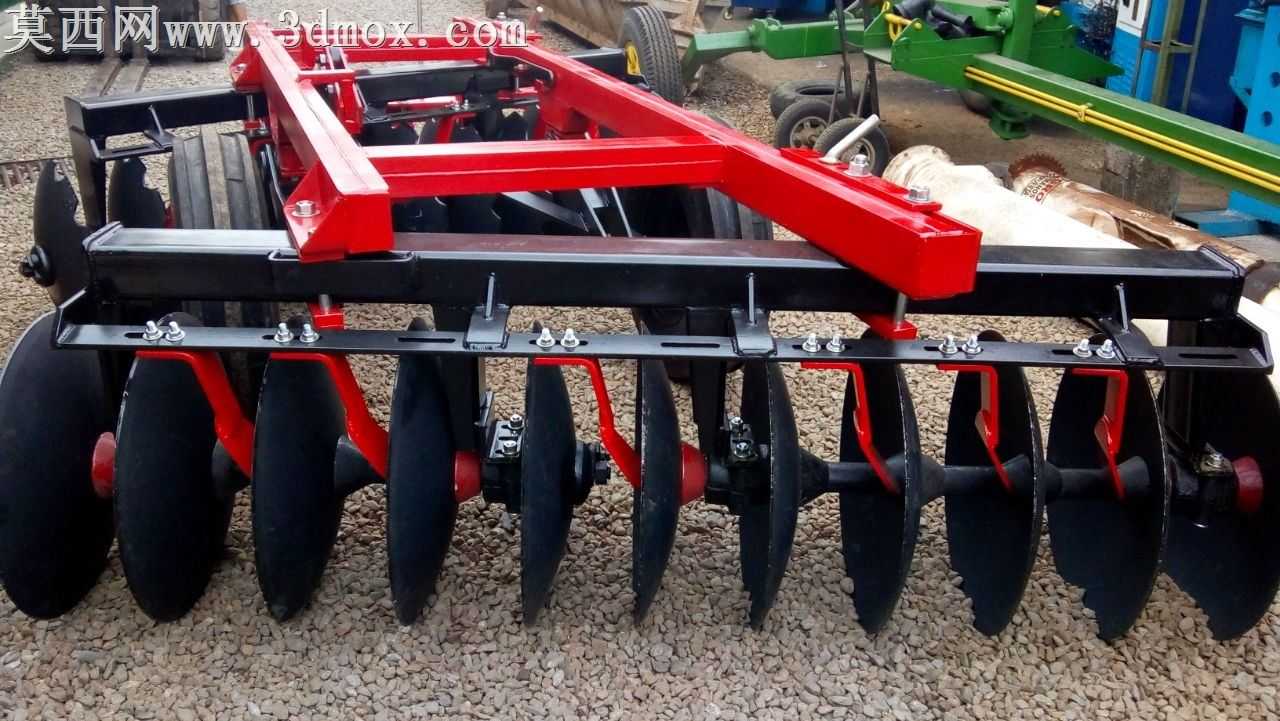

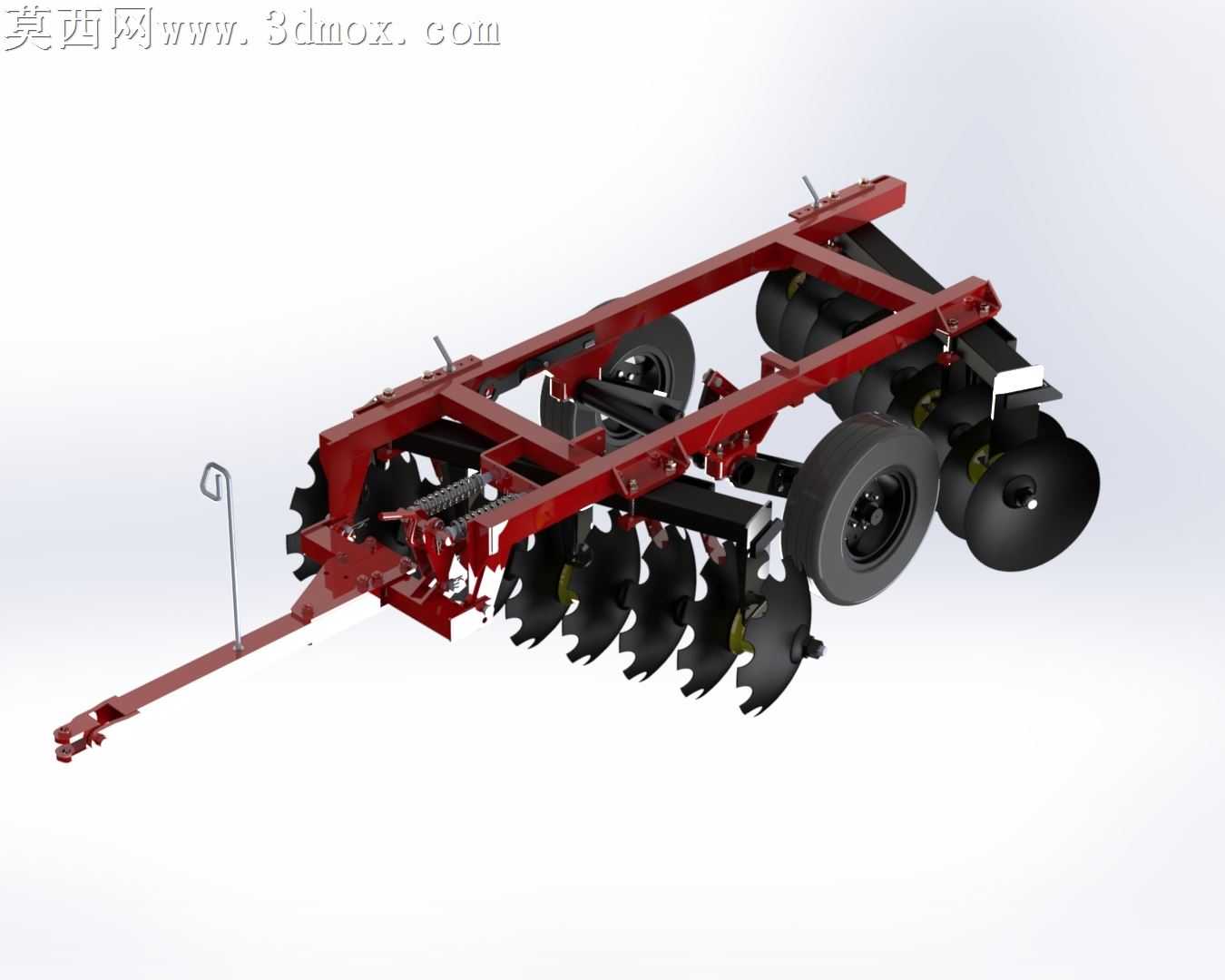

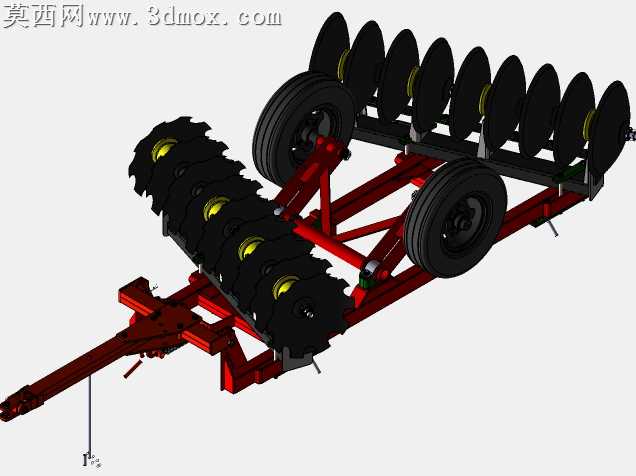

本作品为牵引式重型圆盘耙的三维参数化建模成果，建模过程严格遵循重型整地农机的实际工程设计逻辑，首先完成整体机架的框架搭建，采用矩形截面型钢作为主梁结构，通过三维软件的焊件模块完成各梁段的拼接、坡口与连接位的预留，确保机架受力结构符合田间重载荷作业的强度要求。建模过程中对每一组圆盘耙片进行独立参数化设计，耙片采用缺口圆盘结构，精准还原刃口角度、安装倾角与间距参数，每片耙片配套独立的轴承安装座、刮泥板结构，同时对耙组的角度调节机构进行完整建模，包含调节螺杆、弹簧减震组件、限位卡位结构，可直观展示作业角度调整的运动逻辑。行走轮部分采用橡胶轮胎与钢制轮毂组合结构，完整还原轮轴、转向牵引连接架、高度调节丝杆部件，牵引架部分设置了与拖拉机挂接的牵引环、安全插销位、驻车支撑支腿，支腿可实现收起与支撑两种状态的结构展示。材质渲染阶段，机架主体采用农业机械常用的锤纹红漆材质，还原漆面的哑光颗粒质感，耙片采用高碳钢淬火后的金属深灰材质，表现刃口的锋利金属质感，轮胎采用黑色橡胶材质还原胎面花纹与橡胶哑光质感，调节弹簧、丝杆等外露金属件采用镀锌亮银材质，区分不同部件的材质属性。整体装配过程严格按照实际装配顺序完成约束添加，各活动部件保留合理的运动自由度，可实现耙组角度调节、行走轮升降、牵引架转向的运动仿真演示，结构上充分考虑重型圆盘耙的作业特性，通过弹簧减震组件缓冲田间作业的硬质地表冲击，多组耙片呈错位排布确保耕地无漏耕区域，牵引架的长度与挂接高度匹配大马力拖拉机的挂接参数，整体模型结构完整，各部件连接逻辑清晰，无冗余建模特征，可直接用于农机设计方案展示、结构优化参考以及教学演示使用。
