壁挂式小型带锁电气控制箱体结构

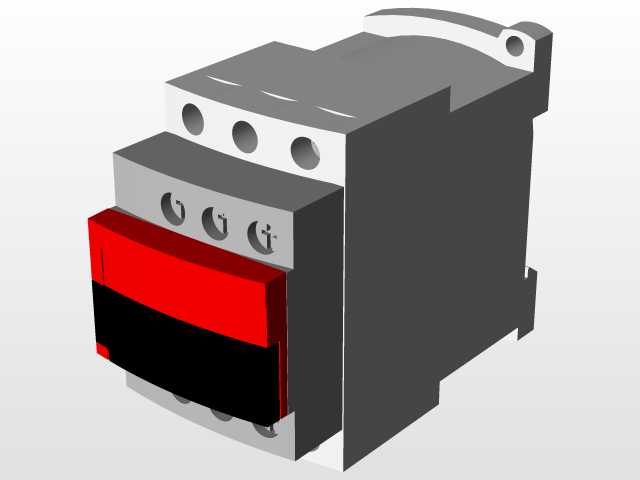

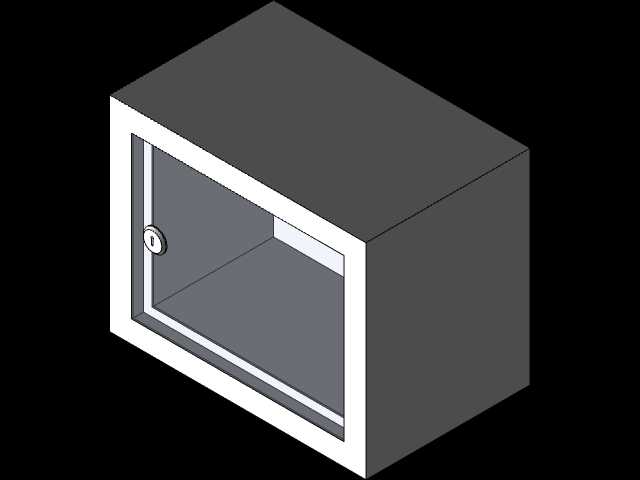

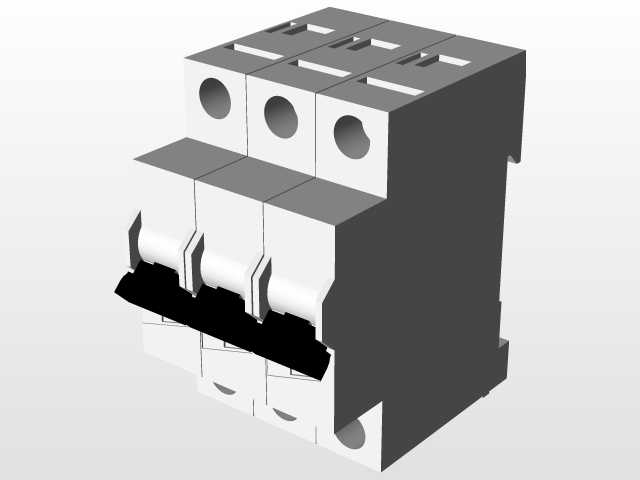

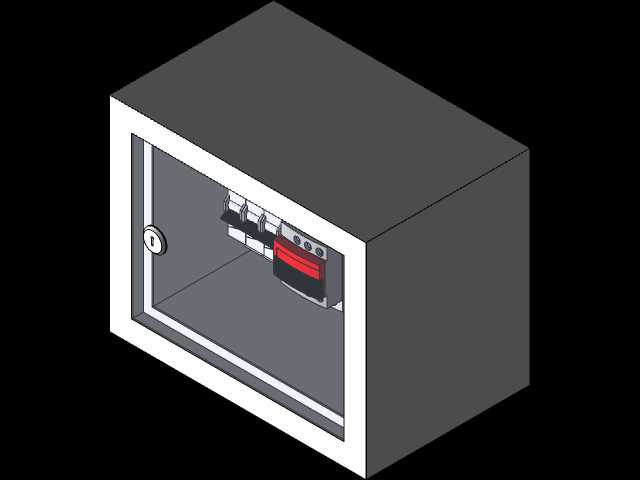

这款小型壁挂式电气控制箱体，主要面向低压末端配电、小型设备就近控制的应用场景，常见于商用门店、小型办公区、设备旁侧的局部供电回路管控场景，用来承载小型断路器、漏电保护模块这类终端配电元件，替代传统明装露装的空开排布方式，兼顾防护性能与操作便捷性。从实际使用需求出发，这类箱体的安装边界需要提前匹配墙面承重条件，常规安装高度下沿距离地面1.4米到1.6米区间，避开给排水管线、强电主干线的预埋位置，箱体背部预留的挂装孔位间距符合常规墙面膨胀螺栓的排布规范，安装时不需要额外裁切改装挂装结构。箱体整体采用方正的封闭式壳体设计，外壳主体做了折边压筋处理，提升薄板材的结构刚性，避免运输、安装过程中出现边角变形，影响柜门的密封贴合度。柜门部分采用内嵌式透明视窗设计，日常巡检时不需要打开柜门，就能直接观察内部断路器的分合状态，快速判断回路供电情况，减少不必要的开门操作，也能避免非运维人员随意触碰内部带电元件。视窗周边的柜门边框做了内嵌胶条的预留槽，安装密封胶条后可以达到基础的防尘防溅等级，适配普通室内干燥环境的使用需求，不适合直接暴露在户外淋雨或者高粉尘的生产车间场景。柜门侧边配置的小型弹子锁结构，锁舌与箱体边框的锁扣位置做了对位公差预留，长期使用出现轻微柜门形变时，依然可以正常落锁，不会出现锁舌卡滞无法开关的问题，锁具的安装孔位采用通用标准尺寸，后期锁具损坏时可以直接采购同规格配件更换，不需要重新在柜门上打孔改装。内部的元件安装空间做了分层预留，靠近柜门的一侧预留了操作间隙，保证断路器手柄扳动时不会触碰透明视窗内壁，背部的安装底板采用可拆卸式设计，提前预制了通用的元件安装孔位排布，安装小型断路器、漏电保护模块时，可以直接用标准卡扣卡在导轨上，不需要额外在底板上钻孔固定，大幅缩短现场装配的工时。设计过程中优先考虑了运维操作的便利性，柜门的开合角度可以达到110度以上，开门后内部元件完全暴露在操作视野内，更换元件、排查线路故障时不会被柜门边框遮挡操作空间，箱体侧边预留了进出线的敲落孔位，不同方向的进线、出线都可以选择对应位置的敲落孔开孔，不需要额外用开孔器在箱体上切割，避免切割产生的金属碎屑掉入箱体内部引发电气安全隐患。从结构强度角度考量，箱体板材厚度匹配内部承载元件的重量上限，常规配置下承载4到6个1P小型断路器时，壳体不会出现下弯变形，挂装结构的承重冗余达到额定负载的2倍以上，避免长期使用后挂装件松脱导致箱体坠落。这类箱体的外形尺寸控制比较紧凑，宽度方向不会占用过多墙面空间，在墙面面积有限的咖啡馆、小型商铺、酒店后勤区域都可以灵活安装，不会破坏墙面整体的整洁度，透明视窗的设计也让箱体不会过于突兀，和周边商用空间的装修风格有一定的适配性。
