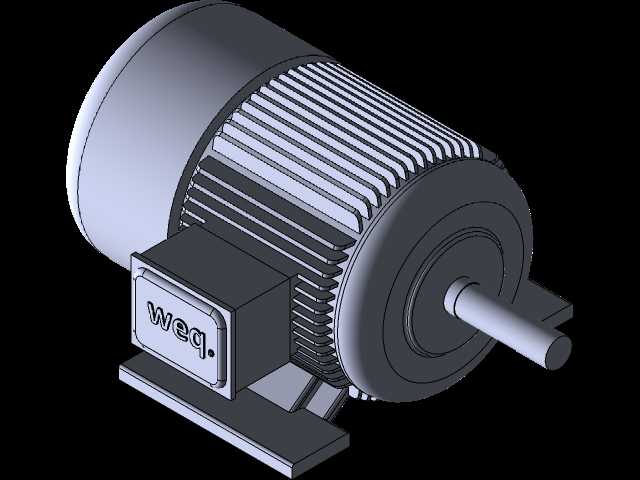

5.5千瓦132M机座三相异步电动电机结构

这款5.5千瓦规格的132M机座电机，在工业传动场景里属于覆盖面极广的通用动力单元，从常规输送线的辊筒驱动，到小型机床的主轴辅传，再到风机、水泵类负载的配套，甚至部分轻工设备的搅拌机构动力输入，都能见到同规格机型的身影。做三维结构设计的时候，最先要锚定的是安装边界尺寸，132M机座对应中心高132毫米，底脚安装孔的孔距、轴伸长度、键槽尺寸都要和通用工业标准对齐，不然做出来的模型拿去做设备装配的时候，会出现和现场安装位不匹配的问题，很多新手建模容易忽略底脚的沉台厚度、安装孔的倒角细节，实际加工或者装配的时候，螺栓穿入、底座贴合都会出问题。

从功能结构来看，机壳表面的散热筋是设计里不能随便简化的部分，很多人建模的时候为了省事把散热筋做成等厚等距的直条，实际上这款电机的散热筋是顺着机壳圆周方向做了弧度适配，靠近接线盒一侧的筋条还做了让位处理，避免和接线盒的安装凸台干涉，散热筋的高度、间距直接和电机额定运行时的温升挂钩，要是建模的时候随意缩减筋条数量或者改变截面形状，后续做热仿真的时候数据会完全失准。接线盒的位置设计在机壳侧上方，这个位置是兼顾了现场布线的操作空间，不管是电机卧式安装还是调整安装角度，接线盒的操作面都不会被底座或者相邻设备挡住，接线盒上的标识凸台、盒盖的固定螺栓位都做了细节还原，盒体和机壳连接的密封槽结构也有体现，实际生产里这个槽是用来嵌装密封胶条，防止车间里的粉尘、切削液溅入接线腔造成绝缘故障。

输出轴的部分，轴伸端的轴径、键槽宽度都对应5.5千瓦1160转额定转速的扭矩输出做了匹配，六极电机的输出扭矩比同功率四极机型更大，所以轴的台阶过渡处都做了圆角处理，避免应力集中造成断轴风险，很多选型的时候只看功率转速不核对轴伸尺寸，最后连轴器装不上还要二次加工，反而耽误项目进度。端盖部分和机壳的止口配合是定位核心，建模的时候止口的配合公差带要在结构里留出来，不能做成零对零的贴合，不然实际装配的时候端盖会装不到位，还会影响转子的同轴度，造成运行时的振动异响。底座的设计是和机壳一体铸造成型的结构，底脚的安装面做了铣平的工艺结构示意，四个安装孔是长圆孔设计，方便现场安装的时候调整电机位置，张紧三角带或者调整联轴器同轴度的时候有调节余量，这个细节很多非标的电机模型会做成圆孔，完全不符合实际工业应用的安装需求。

在做设备整体布局的时候，这款电机的外形尺寸是布局校核的关键，要预留出接线盒的开盖操作空间，还要在电机非轴伸端留出风罩、风扇的安装位置，不能把其他部件贴到风罩上，不然会挡住散热风道，造成电机过热。另外吊环的安装孔在机壳顶部，这个结构是用来吊装整台电机的，建模的时候不能漏掉，现场安装的时候5.5千瓦的电机重量不算轻，没有吊环的话人工搬运就位很不方便，也不符合安全规范。从设计思路来说，这款电机的结构完全遵循通用工业电机的成熟设计逻辑，没有多余的异形结构，所有的外部结构都是为了满足散热、安装、接线、防护这几个核心功能，做三维建模的时候不需要做花哨的外观改动，重点是把各个配合面、安装位、功能结构的尺寸做准确，不管是用来做设备的装配干涉检查，还是做后续的工程图导出，都能直接对接生产需求，不会出现模型和实物脱节的问题。很多刚接触机械设计的人做电机模型，容易把注意力放在外观的渲染效果上，忽略了安装尺寸、功能结构的准确性，结果模型看着好看，实际用来做选型装配的时候完全没法用，这款结构的还原度刚好覆盖了工程设计需要的所有关键尺寸节点，不管是做单机设备的动力配套，还是做生产线的整体布局，都能满足使用需求。
