径向柱塞式液压马达结构设计

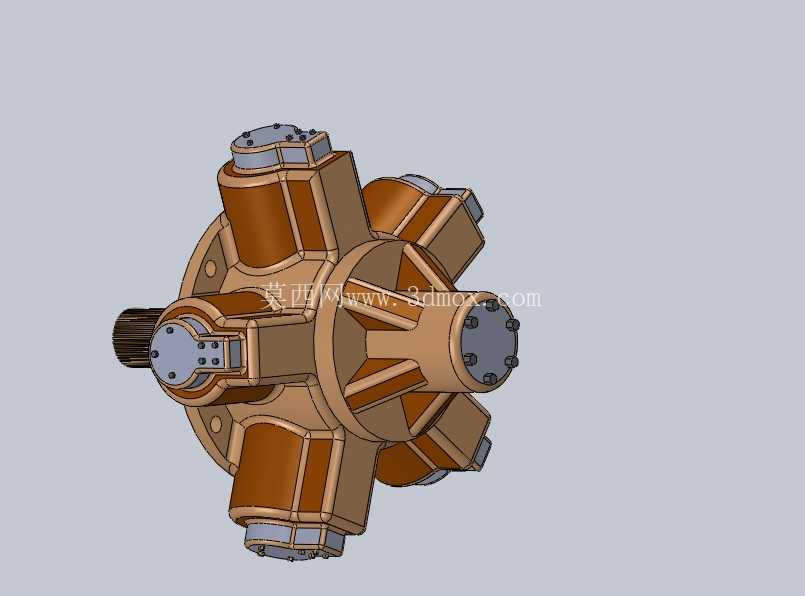

在重型工程机械、船舶甲板机械、石油钻采设备的重载传动场景中，低速大扭矩液压马达始终是核心执行元件，这类元件不需要额外配置减速机构，就能直接向工作机构输出数千牛米的扭矩，适配卷扬、回转、行走这类需要低速重载驱动的工况。本次拆解的径向柱塞式液压马达结构，采用五缸星型布置的壳体设计，五个柱塞缸沿输出轴的径向圆周均匀分布，相比轴向柱塞马达，这种结构的柱塞直径可以做的更大，单行程做功容积更高，在同等供油压力下能输出更大的扭矩，同时径向受力更均衡，运行时的扭矩脉动更小，适合长时间带载启停的工况。

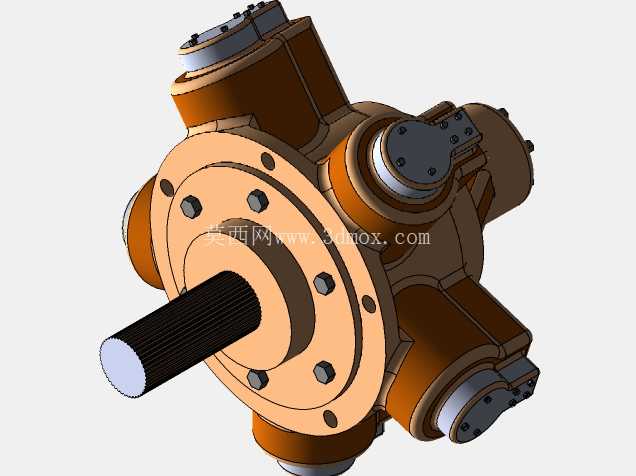

从结构设计逻辑来看，整个马达的壳体采用分体式拼接结构，五个缸体与中心阀座一体化铸造成型，减少了高压油道的密封节点，从根源上降低了高压泄漏的风险；每个柱塞缸的端部都设置了独立的配油端盖，端盖通过内六角螺栓与缸体紧固，结合面采用O型圈静密封，后期维护时可以单独拆解单个缸体进行密封件更换，不需要将整个马达完全拆解，大幅降低了现场运维的难度。输出轴采用花键结构设计，外伸端的渐开线花键可以直接与负载的连接法兰啮合，相比平键连接，花键的受力接触面积更大，能承受更大的冲击载荷，避免重载工况下键槽压溃失效的问题；输出轴与中心阀座的配合部位设置了两道耐磨轴套，同时搭配双唇口油封，既可以阻挡外部的粉尘、泥水进入马达内部，也能防止内部的高压液压油向外泄漏。

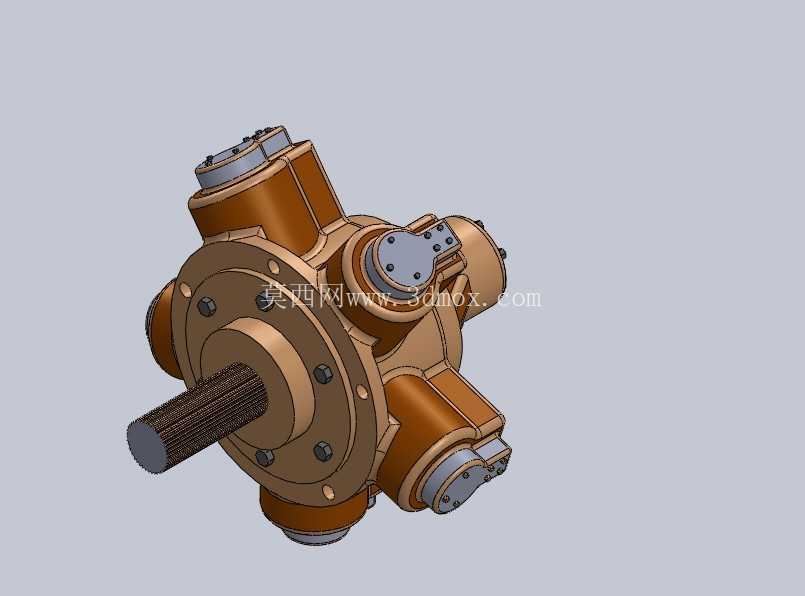

安装边界方面，这类星型径向柱塞马达的安装止口设置在前端盖位置，止口直径与输出轴的同轴度公差控制在0.02mm以内，安装时需要保证负载连接端的同轴度偏差不超过0.1mm，避免运行时输出轴承受额外的径向力，导致轴套偏磨、油封过早损坏。马达的进出油口设置在壳体侧面，采用标准公制内螺纹连接，油口的通径匹配马达的额定流量，选型时需要保证连接油管的通径不小于油口通径，避免通流面积不足造成沿程压力损失过大，导致马达输出扭矩不足。五个柱塞的往复运动通过偏心曲轴实现，曲轴的偏心距经过精确计算，在保证柱塞行程满足排量要求的前提下，尽可能降低曲轴旋转时的离心力，减少马达高速运行时的振动；每个柱塞与曲轴的接触部位都设置了静压支撑油垫，高压油通过柱塞内部的油道引入支撑面，在柱塞与曲轴之间形成刚性油膜，避免金属直接接触，大幅提升了元件的使用寿命。

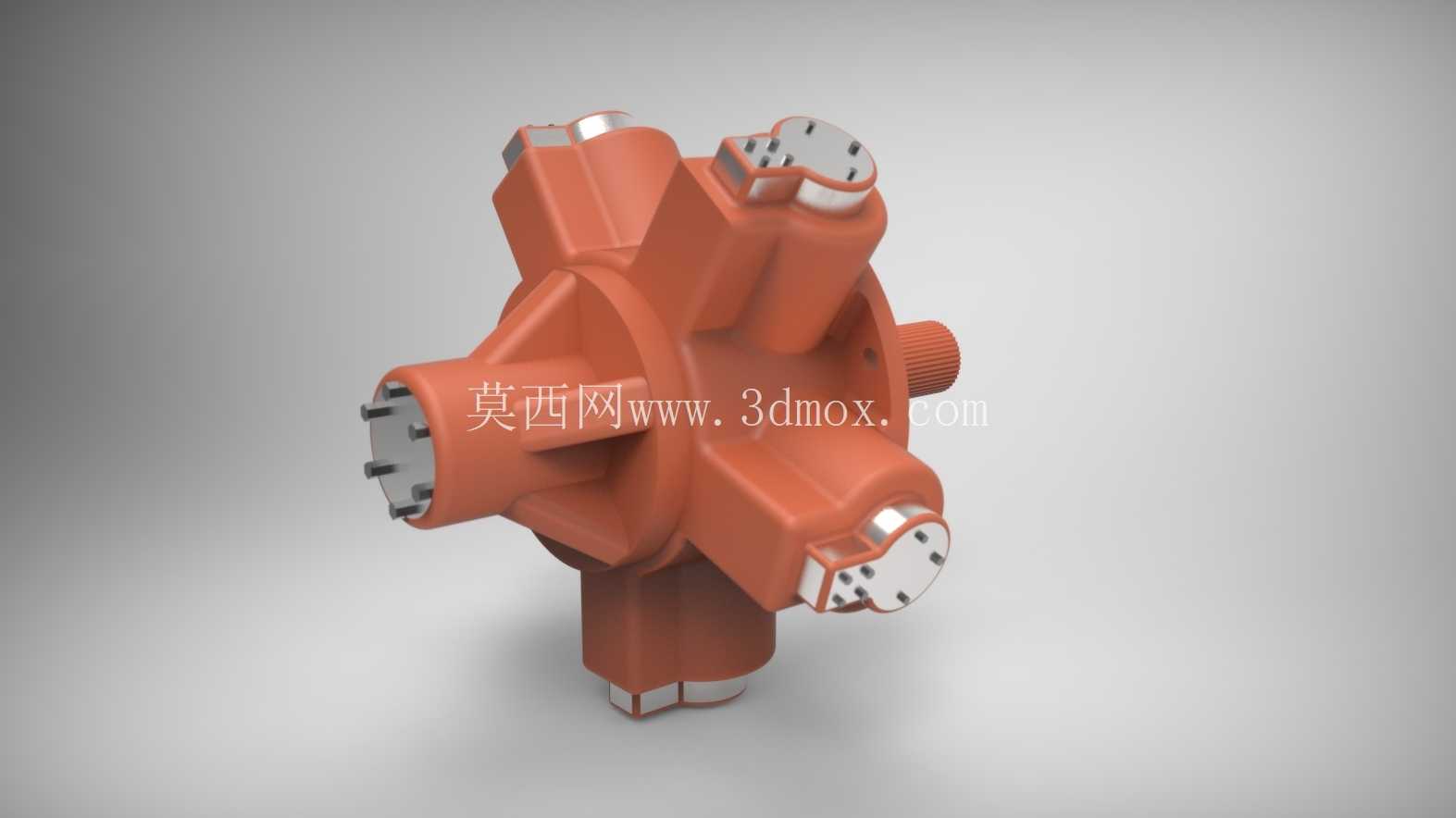

实际应用中，这类马达可以直接安装在设备的驱动轮、回转支承或者卷扬滚筒上，不需要额外配置减速箱，整个驱动单元的结构非常紧凑，适合安装空间受限的重型设备；设计建模过程中，所有的螺栓连接位置都预留了足够的扳手操作空间，端盖的螺栓孔采用跨中布置，保证紧固时端盖受力均匀，不会出现密封面压合不严的问题。壳体的外表面设置了多道加强筋，既提升了壳体在高压工况下的结构强度，也增加了壳体的散热面积，帮助马达在连续运行时散发热量，避免油温过高导致密封件老化加速。配流轴采用整体式结构，与中心阀座的配合间隙控制在0.01-0.015mm之间，既保证配流过程中的密封性能，减少内泄漏，也不会因为间隙过小导致配流轴卡滞，适配不同黏度的液压油工况。
