谷物豆类垂直水平转运输送提升设备

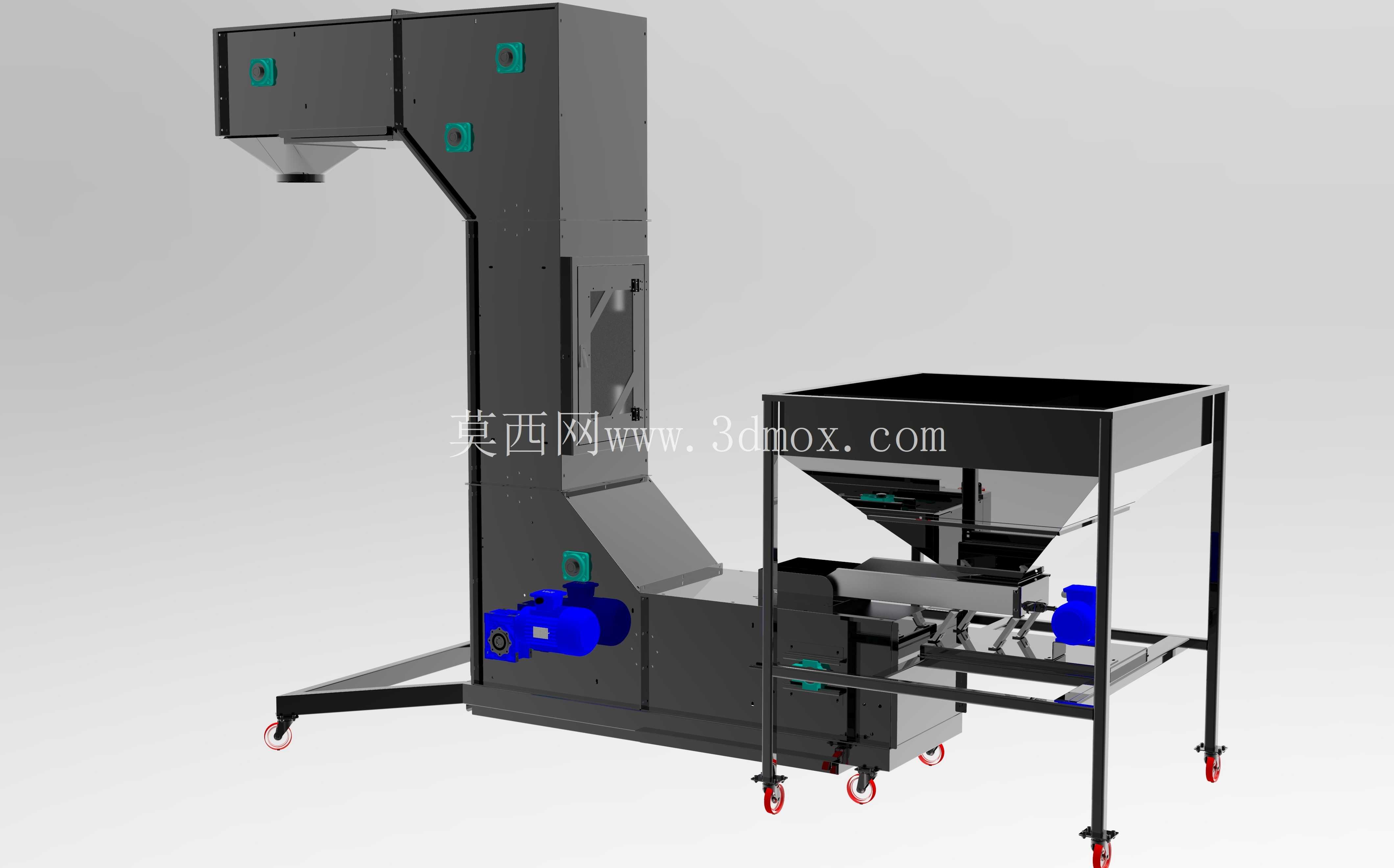

　　在粮油加工、杂粮分选、种子处理这类散料处理生产场景里，散状颗粒物料的垂直+水平衔接转运一直是产线布局里容易被忽略却直接影响整线效率的环节，不少小型加工厂早年靠人工接料倒料衔接垂直提升段和水平输送段，不仅粉尘外溢难以控制，物料撒漏造成的损耗长期下来也十分可观，这款转斗式输送提升结构就是针对这类散粒物料的无破损转运需求设计的。设备整体采用Z型布局，底部进料段配套水平暂存料斗，料斗采用敞口斜底设计，能承接上游分选、清理设备的来料，避免物料在进料口架桥堵塞，进料段内置水平送料机构，能均匀将物料送入垂直段的料斗内，不会出现单侧堆料导致的提升负载偏载问题。

　　垂直段采用全封闭壳体设计，壳体外侧预留观察检修口，日常运行时能完全隔绝内部粉尘外溢，符合粮食加工车间的粉尘防控要求，垂直段内部的料斗采用食品级耐磨材质制作，料斗边缘做圆弧过渡处理，接料、翻转卸料过程中不会对豆类、谷物这类易破损颗粒造成机械损伤，能最大程度保证物料的完整率，这一点在杂粮精加工、种子加工场景里尤为重要，直接关系到成品的等级判定。垂直段顶部的翻转卸料结构经过重心配平设计，料斗运行到顶端转向时能平稳翻转，将物料完全卸入水平输出段的接料溜槽内，不会出现余料回带的问题，减少设备底部的积料残留，降低日常清理的工作量。

　　水平输出段可直接对接下游的包装机、分选筛或者仓储料仓，出料口高度可根据对接设备的进料口位置做小幅调整，适配不同的产线布局需求。设备底部全部采用带刹车的万向脚轮支撑，不需要做复杂的地面预埋固定，小型加工厂可根据生产需求灵活调整设备位置，适配临时的产线调整需求，脚轮的承重经过核算，满载运行时不会出现晃动偏移。驱动部分采用减速电机直连的传动方式，传动链全部设置在壳体内部的防护腔体内，避免外露传动部件带来的安全隐患，同时能减少粉尘对传动部件的磨损，延长设备的维护周期。

　　设计过程中重点核算了垂直段的提升高度与水平段的输送长度配比，避免料斗在垂直运行过程中出现撒料，同时对料斗的运行速度做了限定，针对不同容重的谷物、豆类物料，可通过调整驱动电机的运行频率改变输送效率，适配不同产能的产线需求，单台设备的输送能力可覆盖每小时1到5立方的散粒物料输送需求，完全满足中小型粮油、杂粮加工车间的转运需求。设备的安装边界十分友好，整体占地面积不足两平方，垂直提升高度可根据车间层高做定制化调整，不需要对车间原有结构做改动，进料端和出料端的接口都采用标准快接设计，现场安装时只需要对接好上下游设备的接口，接通电源即可调试运行，不需要复杂的现场安装校准。壳体采用模块化拼接设计，后期如果需要调整提升高度或者水平段长度，只需要增减对应的壳体模块即可，不需要整体更换设备，能降低产线调整的改造成本。针对粮食加工场景的清洁需求，设备壳体的拼接处都做了密封处理，同时在壳体底部预留了清料口，批次生产结束后可以打开清料口彻底清理内部残留的物料，避免不同品种物料混料，也能防止残留物料霉变影响后续生产的食品安全。
