手动齿条式按压操作工装结构设计

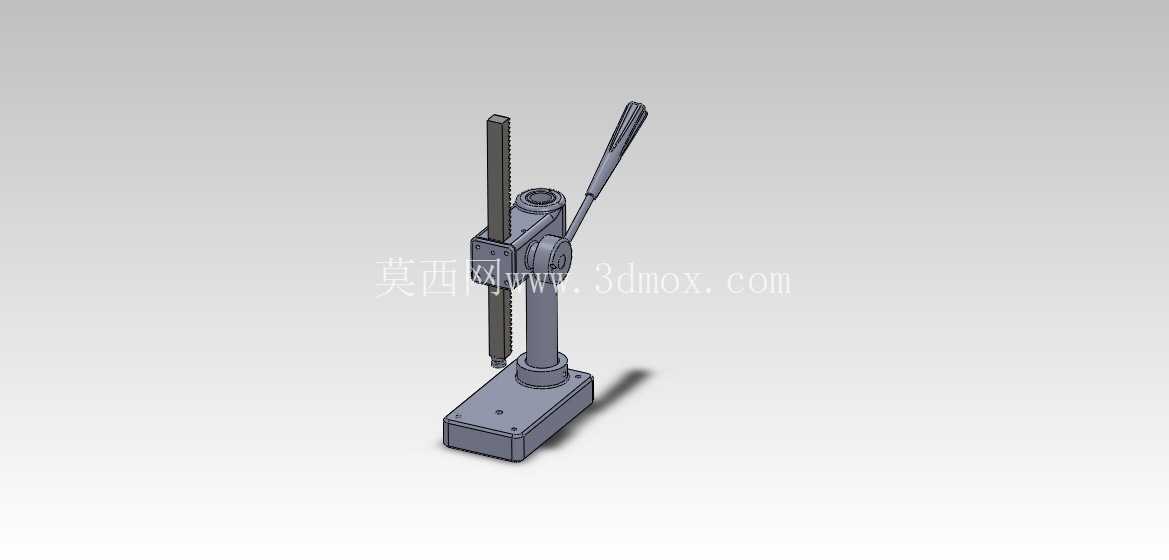

　　这款手动按压操作的工装结构，核心采用齿条直动配合杠杆增力的传动方案，在小型零部件压装、样件试制、小批量装配工位中有着极高的适配性，尤其适合没有气源、电源配套的零散作业场景，或是对压装行程、压入力有精准手动控制需求的工序。从结构布局来看，设备采用立式柱状支撑设计，底部为带安装孔的矩形铸铁基座，基座上预留的四个沉头安装孔可直接通过螺栓固定在工作台面，安装边界控制在底座长宽尺寸范围内，不会额外占用过多工位空间，立柱垂直固定在基座中心位置，承担整个传动机构的支撑与导向作用，齿条部分采用矩形截面直齿设计，与立柱内部的导向槽做间隙配合，保证上下运动过程中无径向晃动，压头端直接加工在齿条下端，可根据不同作业需求更换适配的压头接头，满足压装、冲孔、打标等不同工序的使用需求。

　　操作端的杠杆手柄通过销轴铰接在立柱上部的传动座内，手柄与齿轮轴做刚性连接，扳动手柄时即可带动齿轮转动，进而驱动齿条做直线下压运动，这套杠杆齿轮组合的增力比经过合理匹配，操作人员仅需施加较小的握力，即可在压头端获得足够的压装力，同时手柄的摆动行程与齿条的下压行程做对应匹配，单次扳动即可完成常规小零件的压合作业，无需多次往复操作。在设计思路上，这款结构优先考虑了手动操作的舒适性与机构的耐用性，所有铰接位置都加装了耐磨铜套，降低长期使用后的磨损量，齿条与齿轮的啮合位置做了防尘防护设计，避免车间内的铁屑、粉尘进入啮合面造成卡滞或齿面磨损，立柱与基座的连接采用止口定位加螺栓锁紧的方式，保证立柱的垂直度公差控制在0.1mm以内，避免压装过程中出现偏载，导致压头损坏或是工件压装不合格。

　　从实际使用场景来看，这类手动按压工装常被布置在装配线的旁侧工位，用于小型轴承、销钉、密封圈的压装作业，或是铸造车间里小型砂芯的修整压合、样件的简易成型工序，相比气动、液压压装设备，它不需要配套动力管线，移动布置灵活，且压装速度、压入深度可以完全由操作人员手动控制，对于易损零件的压装来说，能有效避免压力过大造成的工件报废。结构的整体尺寸控制紧凑，总高度适合操作人员站立操作，手柄的握持位置符合人体工程学角度，长时间操作也不易产生疲劳，齿条的上行回程依靠内置的复位弹簧实现，压装完成后松开手柄，齿条即可自动回弹到初始位置，不需要额外手动抬升，提升了单工序的作业效率。

　　在细节设计上，基座的上平面做了磨削加工，平面度公差满足工件放置的基准要求，可直接作为压装工序的基准面使用，对于有更高定位精度需求的场景，也可以在基座上加装定位夹具，不需要对主体结构做额外改动。传动部分的齿轮采用45号钢调质处理，齿面做高频淬火，硬度达到HRC45-50，保证长期使用下的齿面强度，齿条同样采用调质钢材加工，导向面做磨削处理，降低运动过程中的摩擦阻力，整个机构没有复杂的电控、液压元件，后期维护仅需定期在铰接点、啮合面加注润滑脂即可，维护成本极低，非常适合小型加工车间、维修工位、试制实验室这类场景使用，能够替代部分大型压装设备完成小批量、多频次的简易压合作业，减少设备投入成本的同时，也能提升零散工序的作业灵活性。
