可调式钣金加工用快速压紧锁夹结构

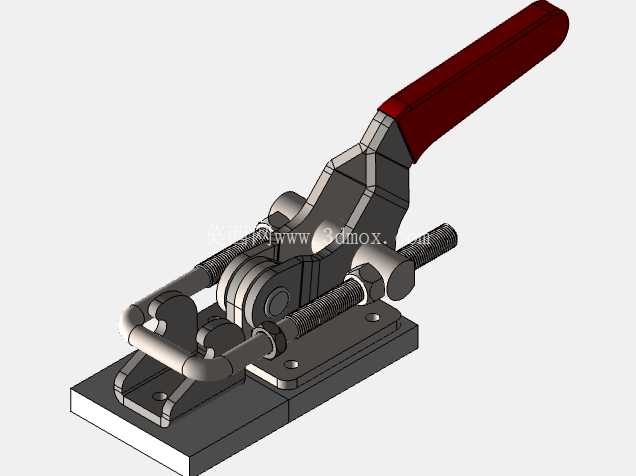

　　在钣金加工、防水板裁切弯折这类现场作业场景里，这类带自锁结构的压紧锁夹是替代传统台虎钳的高频用工装，很多现场工位没有固定重型台钳的安装条件，尤其是户外金属板材拼接、小型钣金件压接折弯的临时作业场景，这类锁夹可以直接通过底座的四个安装孔固定在临时工作台、角钢架甚至加工件的辅助基准面上，不需要复杂的地基预埋或者重型台面支撑。从结构设计逻辑来看，这款锁夹采用了肘节式自锁的核心原理，压下红色包覆手柄的过程中，连杆机构会越过力的死点，在夹紧状态下即使承受加工过程中的振动、反向冲击力，夹头也不会自行松脱，不需要额外加装防松结构。

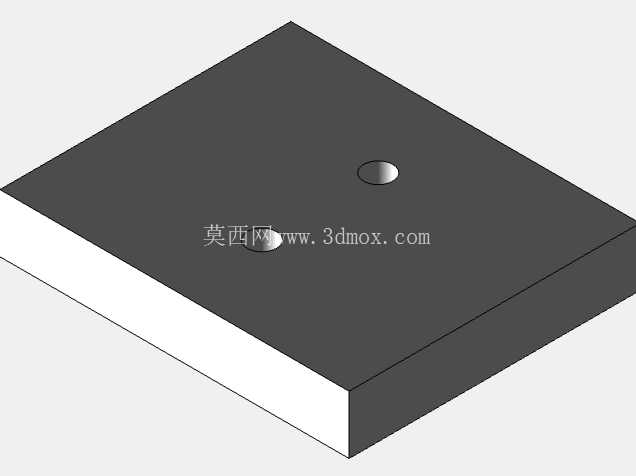

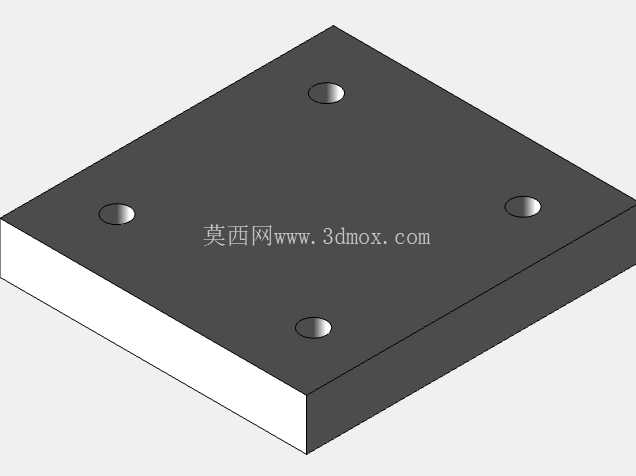

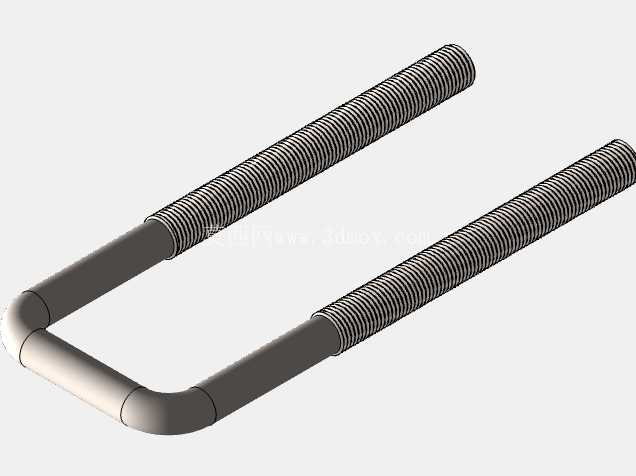

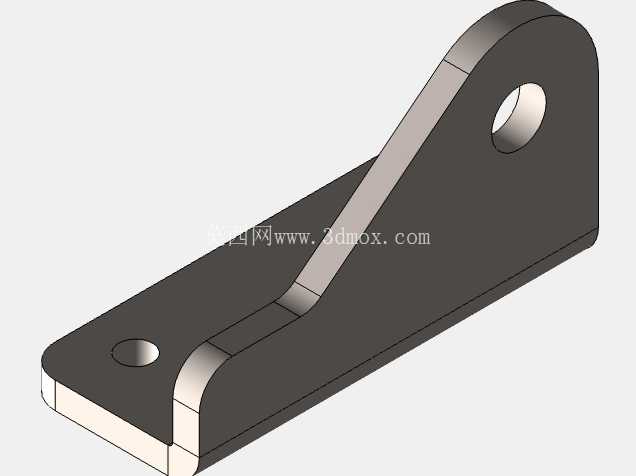

　　前端的可调螺杆是适配不同装夹厚度的核心设计，螺杆上的梯形螺纹可以在一定范围内调整夹紧行程，针对不同厚度的金属板材、待压接的钣金件，不需要更换夹头或者调整底座位置，只需要旋转螺杆调整伸出长度，就能匹配0到对应行程范围内的装夹需求，螺杆前端的压头做了圆弧过渡处理，夹紧时不会在软质钣金表面留下明显压痕，避免加工后额外的打磨修整工序。安装边界上，底座采用矩形钢板加工成型，四个沉头安装孔的孔位间距适配常规的角钢、方管工作台的安装尺寸，安装时只需要用对应规格的螺栓穿过沉头孔固定，不会出现螺栓头突出底座平面影响装夹平面度的问题；整体的外形尺寸控制在单手可搬运的重量范围内，不需要起重设备就能完成工位转移，适合多工位轮换作业的小型加工车间使用。

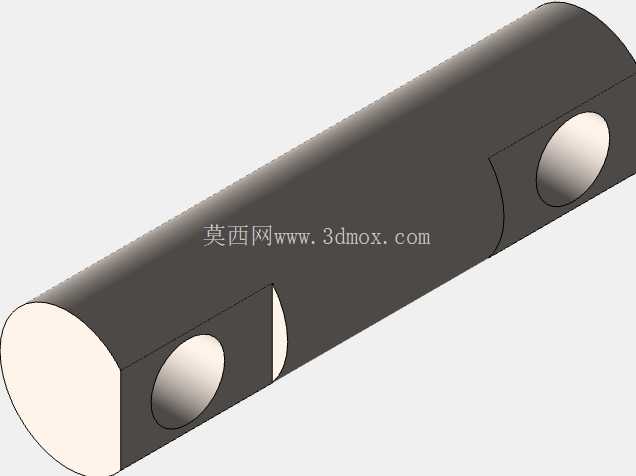

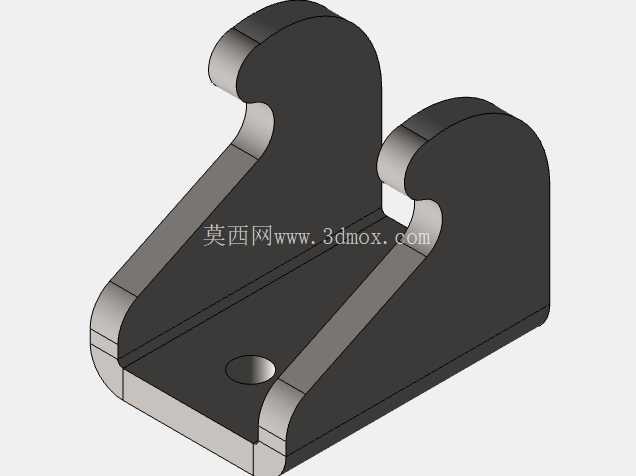

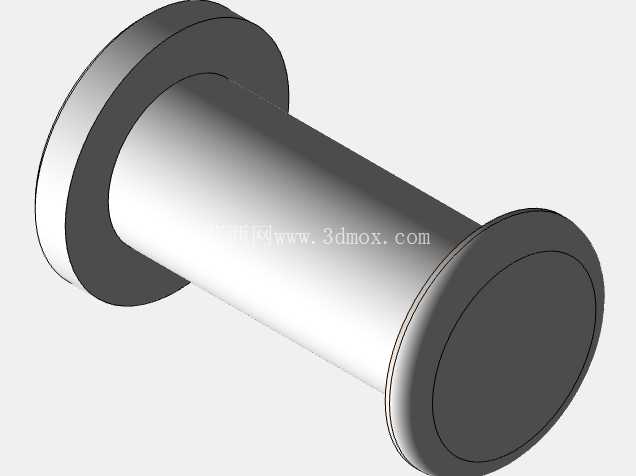

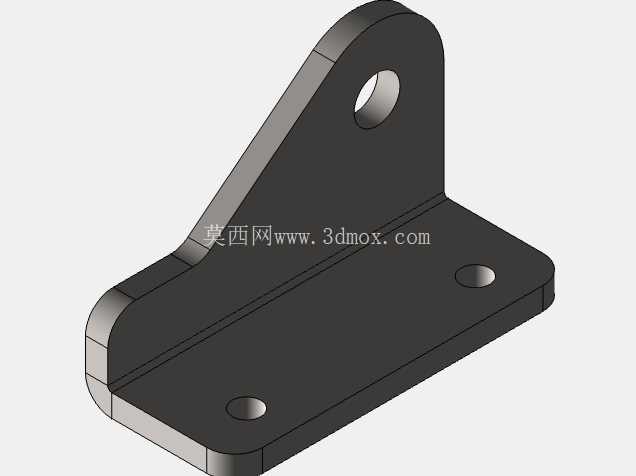

　　实际使用过程中，这类锁夹除了常规的钣金件固定，还可以在安全研磨作业中固定小型工件，避免手持研磨时工件晃动造成的加工偏差，甚至在小型管材的弯折成型、薄壁金属件的压接工序里，都可以作为快速压紧单元使用，相比传统的螺栓压板式装夹，它的装夹和拆卸时间可以缩短七成以上，操作人员只需要扳动手柄就能完成锁紧和松开动作，不需要反复拧动螺母调整压紧力。结构细节上，所有的铰接销轴都做了淬火处理，长期反复扳动不会出现销轴磨损导致的夹紧间隙过大问题，手柄部分的包覆层采用防滑耐磨材质，即使手上沾有切削液、金属碎屑，扳动手柄时也不会出现打滑脱手的情况；夹体部分的受力构件都采用了加厚板材冲压成型，在保证整体结构强度的前提下控制了整体重量，不会因为过重增加工作台的负载。

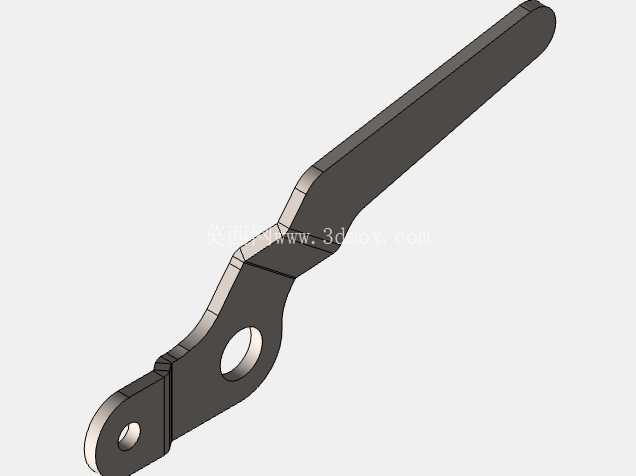

　　在做三维建模的时候，需要重点关注连杆机构的死点位置计算，要保证手柄压到底时，连杆的传动角处于自锁区间，避免加工过程中受振动松脱，同时可调螺杆的螺纹长度要匹配最大装夹厚度，不能出现行程不足无法装夹厚板，或者螺杆伸出过长导致刚性不足的问题；底座的安装孔沉头深度要适配常用的内六角螺栓头高度，保证安装后螺栓头完全沉入沉孔内，不会突出底座平面影响安装贴合度。在设备选型适配的时候，需要根据现场的加工负载选择对应规格的锁夹，如果是用于厚板折弯、大冲击力的压接工序，需要确认锁夹的额定夹紧力是否满足加工需求，避免夹紧力不足导致工件移位；如果是用于薄壁铝板、铜板这类软质金属加工，可以在前端压头处加装橡胶或者尼龙保护垫，进一步避免压痕损伤。这类锁夹的结构没有复杂的液压、气动元件，纯机械结构的可靠性很高，日常维护只需要定期在铰接销轴、螺杆螺纹处涂抹少量润滑脂，就能保证长期使用的操作顺畅度，不会出现卡滞、扳动费力的问题，非常适合加工现场的复杂工况使用，不需要复杂的日常保养流程，一线操作人员不需要专门培训就能快速上手使用。
