BT30刀柄锁紧固定夹具结构设计

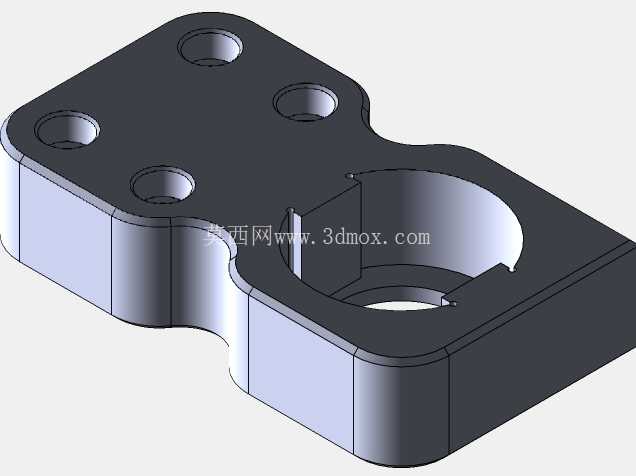

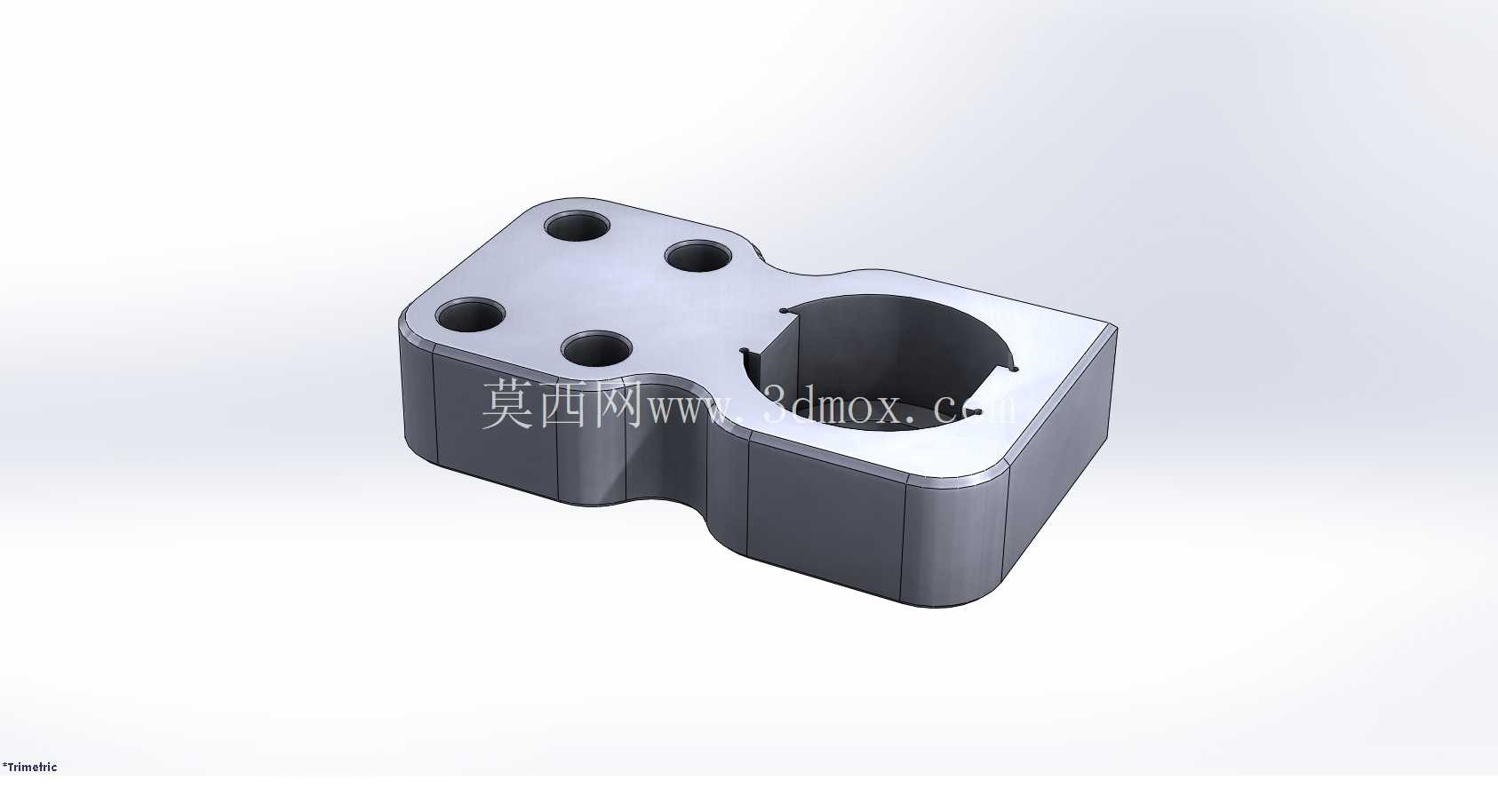

　　在数控加工车间的日常刀具管理与机外预调作业场景中，BT30规格刀柄的固定锁紧是高频刚需环节，这款夹具正是针对该场景开发的专用工装，核心作用是为BT30系列刀具提供稳定的装夹基准，避免刀具拆装、刃长测量、螺母锁紧过程中出现刀柄晃动、偏转的问题。从结构设计逻辑来看，主体采用一体式铸造基体，整体轮廓做了圆角过渡处理，既规避了铸造过程中的应力集中缺陷，也能减少车间使用过程中尖锐边角带来的磕碰划伤风险。基体一侧开设异形内孔，孔型完全匹配BT30刀柄的法兰定位特征，装入刀柄后可限制周向转动与轴向窜动，保证锁紧过程中刀柄轴线始终保持垂直状态，不会因为受力偏斜导致刀柄锥面磕碰损伤。

　　基体平面上均匀分布四个安装通孔，孔位公差按照IT7级精度控制，可直接通过内六角螺栓固定在刀具预调台、锁刀座工作台或者刀具储运架的安装面上，安装孔的中心距经过反复校核，既适配市面上主流的标准锁刀工作台安装孔位，也能兼容部分自制工位的改装需求，安装边界预留了足够的扳手操作空间，锁紧螺栓时不需要额外调整周边工装位置。设计阶段特意将基体的壁厚做了差异化处理，内孔承载区域壁厚加大，可承受锁刀时最大120N·m的扭矩载荷，非承载区域适当减薄，在保证整体刚性的前提下控制铸件重量，单人即可完成搬运与安装作业。

　　和市面上常见的分体式锁刀座不同，这款一体式铸造夹具没有额外的拼接装配环节，不存在长期使用后拼接面松动、定位精度下降的问题，日常维护只需要定期清理内孔中的切屑与油污即可，不需要频繁调整装配间隙。在实际使用场景中，这款夹具除了用于锁刀作业，还可作为BT30刀柄的存放固定座，安装在刀具架上后可垂直放置刀柄，避免刀柄锥面直接接触台面造成划伤，也能防止刀具装配的拉钉因为磕碰出现变形。内孔的开口侧做了15度的导向倒角，刀柄装入时不需要反复对位，顺着倒角即可滑入定位位置，能有效提升批量换刀时的作业效率。基体的上平面做了铣平加工，表面粗糙度控制在Ra1.6以内，可临时放置拆刀用的拉钉扳手、螺母等小工具，不需要额外配置工具托盘。

　　考虑到铸造工艺的成型特性，所有的内角位置都做了R2以上的圆角处理，避免铸造时出现充型不满、冷隔等缺陷，铸件成型后经过时效处理，消除内应力后再进行机加工，保证长期使用不会出现形变导致定位精度失效。安装孔的沉头深度经过精确计算，螺栓锁紧后沉头端面完全低于基体上平面，不会突出平面影响刀柄放置或者工具摆放。在机外对刀作业中，夹具固定在对刀仪工作台上后，可保证BT30刀柄的锥面轴线与对刀仪测量轴线重合，测量得到的刀具长度、直径参数误差可控制在0.01mm以内，完全满足立式加工中心、钻攻中心的高精度加工装刀需求。针对车间常见的切削液、润滑油腐蚀场景，铸件表面做了喷塑处理，长期接触油污也不会出现锈蚀起皮的问题，使用寿命比普通焊接式夹具提升三倍以上。
