SPAL VA08-AP71轴流散热风机结构

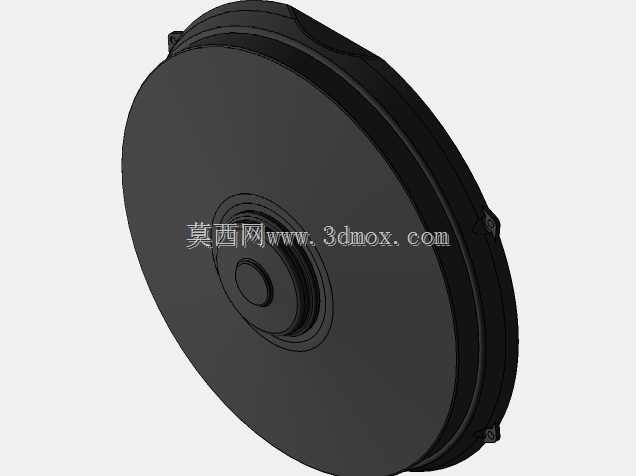

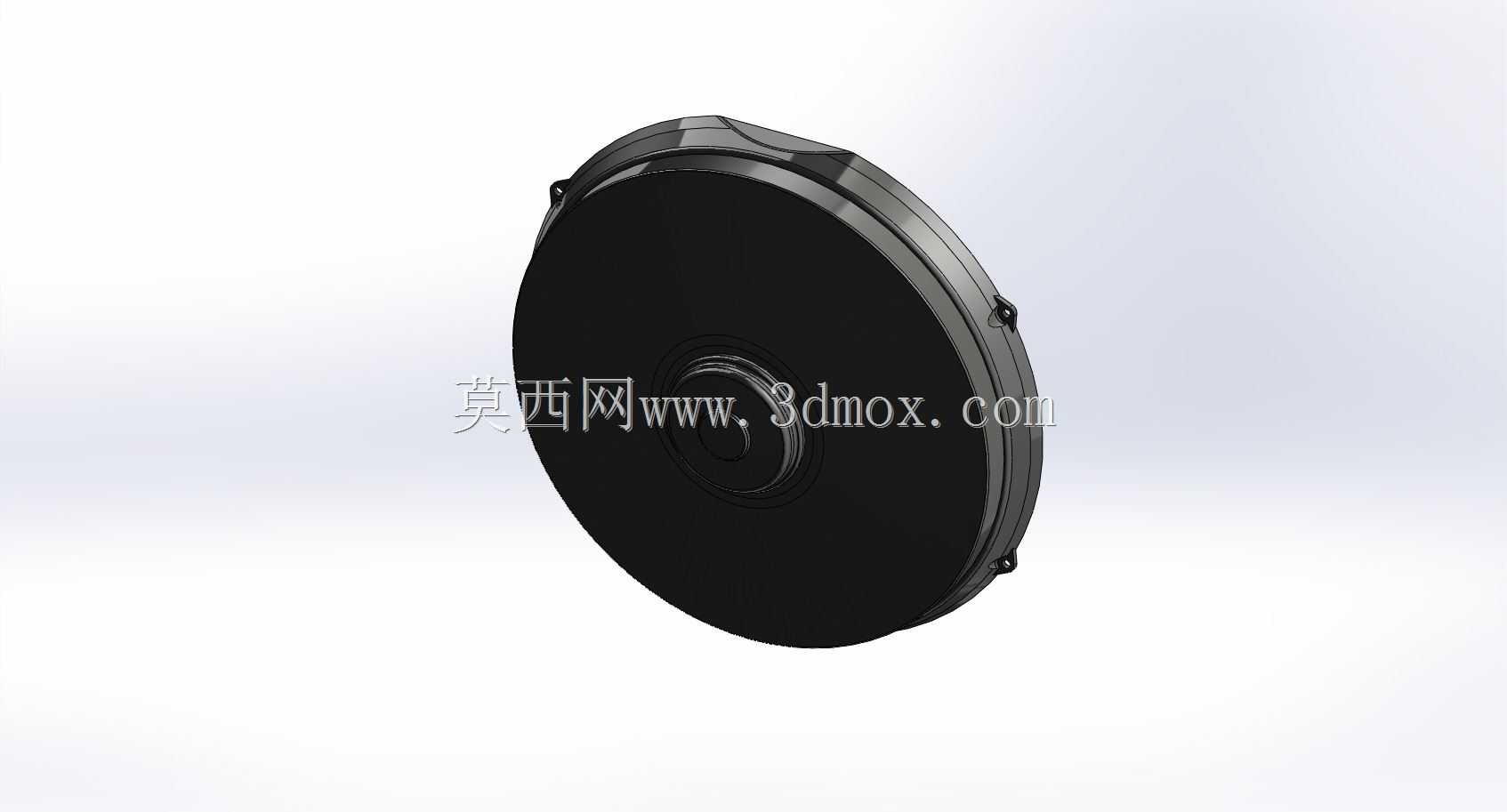

这款轴流散热部件的三维结构，在工程选型与结构适配场景中有着明确的应用指向，多用于车载散热系统、小型工业设备冷却回路、工程机械舱体通风换热等场景，核心作用是通过定向气流带走换热介质携带的热量，维持动力单元、电控模块等核心部件的工作温度在合理区间，避免热堆积引发的性能衰减或部件失效。从实际使用场景来看，这类薄型轴流风机常被布置在冷凝器、散热器的侧方或正面，受安装空间限制，整体厚度控制较为严格，模型还原的薄饼式壳体结构，正是为了适配狭窄的舱内安装空间，在有限的轴向尺寸内布置扇叶、驱动单元与固定结构。设计层面，模型重点还原了主体的安装边界与定位孔位，这也是工程选型阶段最核心的参考要素——不同设备的安装点位、固定孔距存在差异，准确的孔位坐标与壳体外轮廓尺寸，能帮助设计人员快速判断该部件是否能适配现有安装位，无需反复核对二维图纸的尺寸标注。壳体边缘的固定凸耳采用均匀分布的设计，每个凸耳上预留的安装孔位可配合减震胶垫、固定螺栓完成部件锁附，避免风机运行时的振动传递到设备主体，降低共振引发的噪音与结构疲劳。从结构特性来看，该部件采用封闭式背壳设计，背壳中心的凸起结构为驱动模块的容纳腔，既可以保护内部驱动组件不受外界粉尘、水汽侵蚀，也能优化扇叶背部的气流流道，减少气流紊流带来的效率损失。扇叶区域的外轮廓做了卷边强化处理，既可以提升壳体整体的结构强度，避免安装或运输过程中壳体边缘变形，也能作为气流的导流边界，让进风侧的气流更平顺地进入扇叶做功区域，提升送风效率。在建模逻辑上，该模型优先保证了安装接口尺寸的准确性，包括主体外径、轴向总厚度、各安装孔的中心距与孔径、凸耳的外伸长度等核心装配尺寸，这些尺寸是结构设计阶段做干涉检查、安装空间校核的核心依据，设计人员可以直接将该模型导入装配体中，完成安装位的匹配验证，提前排查空间干涉、孔位错位等问题，减少后续样机试制阶段的修改成本。需要注意的是，该模型为快速适配用的简化结构，内部扇叶的具体叶型、驱动模块的详细内部结构未做完全还原，在做流场仿真、驱动结构设计时，仍需结合厂商提供的详细技术文档做补充完善，但在设备总体布局、安装结构设计阶段，该模型的尺寸精度完全可以满足工程使用需求，能够帮助设计人员快速完成散热部件的选型匹配与布局规划。
