5/8-11带滚花内径刀片套筒结构

日常在做内孔螺纹加工、小直径内壁修磨的工位上，这类带滚花结构的内径刀片套筒是操作工人随手取用的高频辅件，很多人刚接触内孔加工时总觉得刀片装夹麻烦，尤其是小规格内孔刀杆的锁紧、微调，全靠手部拧动套筒来完成，光滑的套筒表面沾了切削液之后很容易打滑，手上力道传不上去，要么刀片锁不紧切削时发颤，要么拧过力把刀座顶变形，滚花结构的加入就是为了解决这个实操里的痛点。

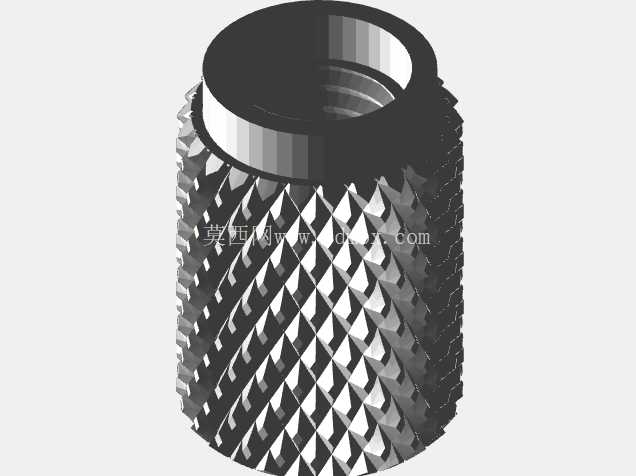

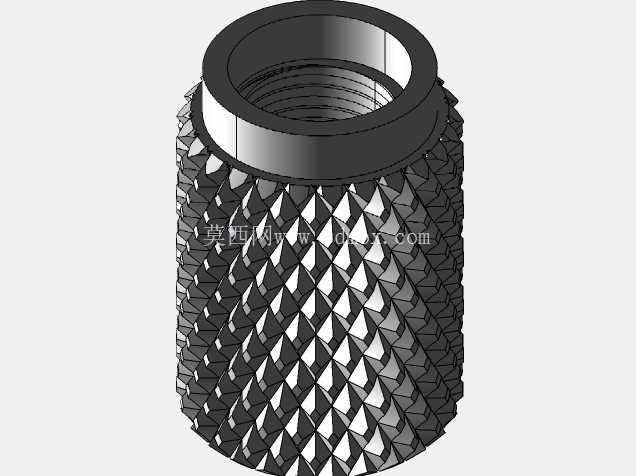

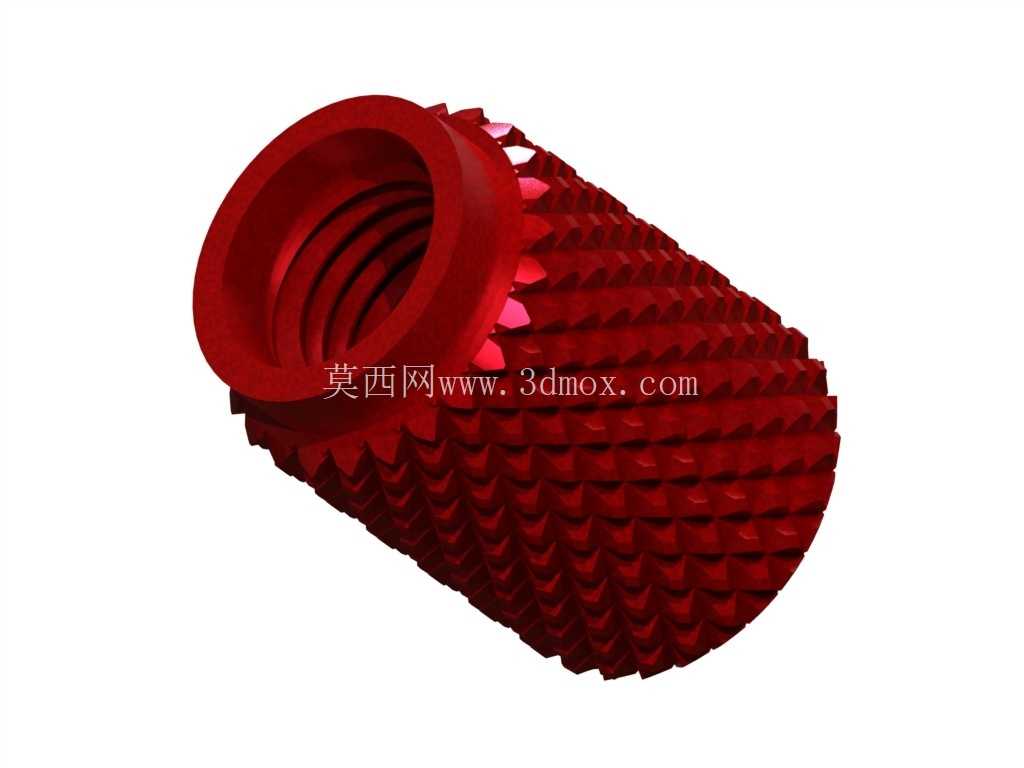

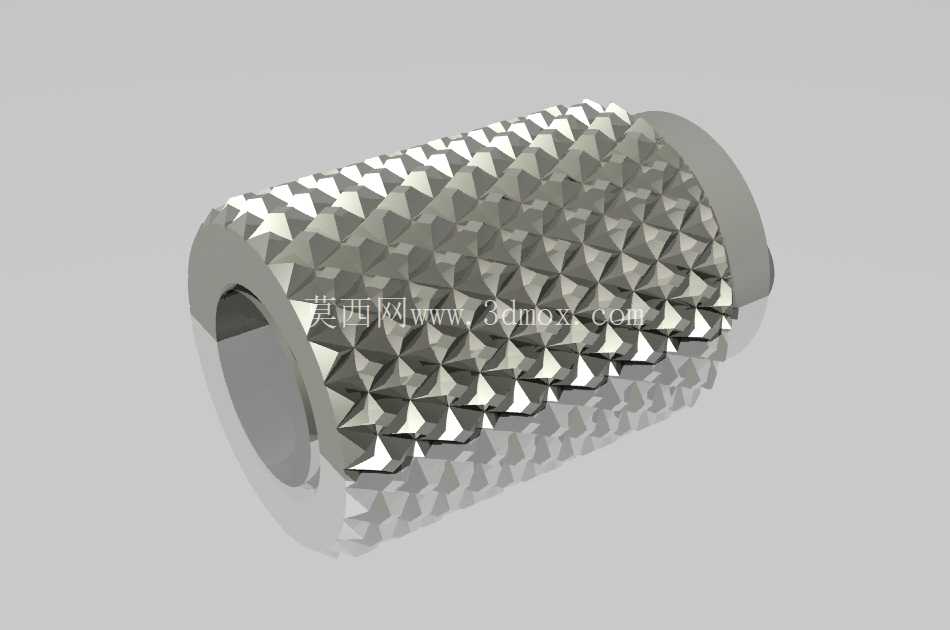

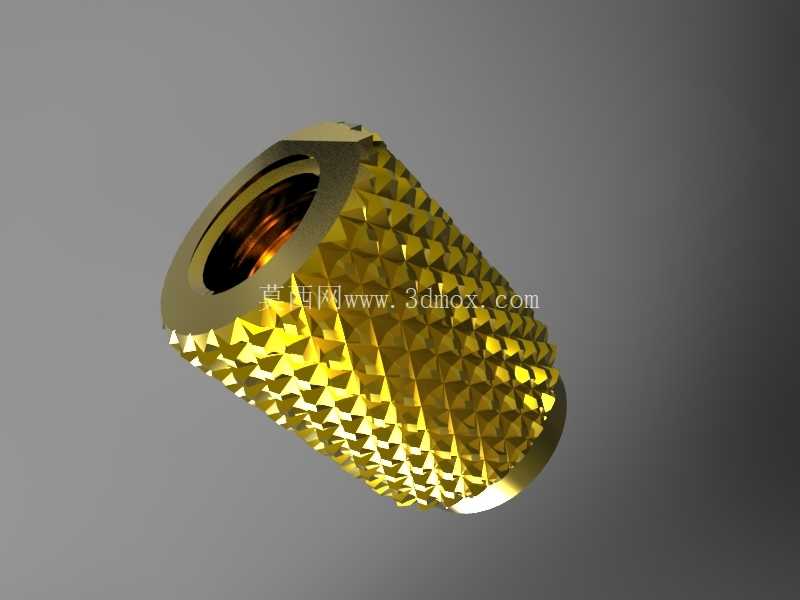

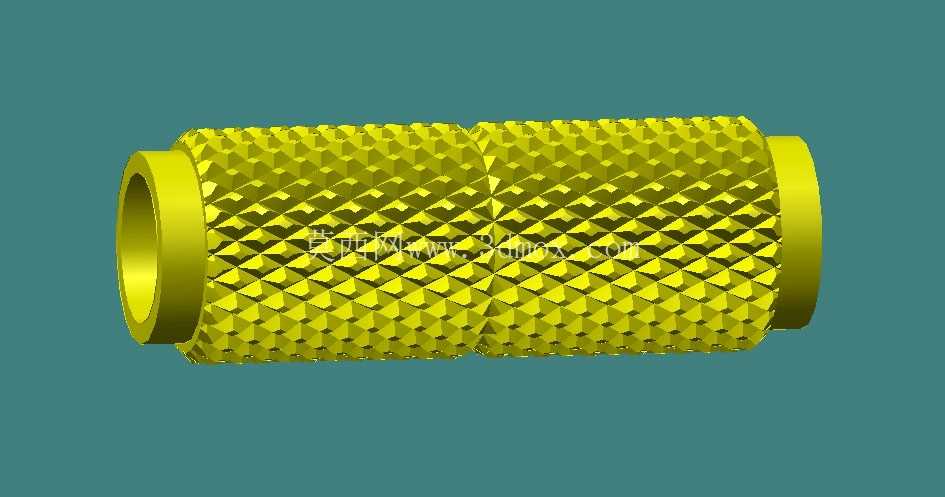

从结构设计来看，整个零件为中空回转体，两端预留的光滑轴段是安装定位基准，装配时这两段会和刀架的对应安装孔做间隙配合，配合公差控制在H7/g6区间，既保证拆装时的顺畅度，又能避免径向窜动影响刀片的安装精度。中间通体的网纹滚花不是为了装饰，滚花的齿距、齿深都经过实际操作验证，齿距太密的话，沾了细小铁屑之后容易嵌在齿缝里，摸上去反而打滑；齿距太疏的话，和手部皮肤的接触摩擦力不够，拧动时容易脱力，最终选定的菱形网纹滚花参数，能保证干手、沾少量切削液、戴薄劳保手套三种操作状态下，都能获得足够的静摩擦力，不需要额外借助扳手就能完成刀片的锁紧与微调，换刀效率能提升不少。

实际应用场景里，这类套筒主要配套小径内孔车刀、内螺纹刀片使用，常见于普通车床、数控车床的内孔加工工位，加工5/8-11规格内螺纹的时候，刀杆直径本身就小，对应的锁紧套筒外径也不能太大，否则会和工件内孔壁发生干涉，这个套筒的外径尺寸经过反复校核，在保证自身结构强度、预留足够滚花接触面积的前提下，把外径控制在安全范围内，加工全牙长内螺纹时，套筒不会刮蹭已加工的螺纹表面，避免出现牙型碰伤、表面粗糙度超差的问题。

设计过程中，中空内孔的尺寸是核心参数，内孔要能容纳刀杆的尾部、锁紧顶丝的行程，还要留出刀片微调时的刀杆移动空间，内孔的同轴度公差控制在0.02mm以内，保证刀杆装夹之后和套筒的回转中心重合，避免刀片装夹后出现刀尖高度偏差，影响加工尺寸精度。两端的光滑轴段做了倒角处理，装配时能顺利导入安装孔，不会刮伤安装孔的内壁，长期拆装也不会出现孔口毛刺堆积导致的装配卡滞问题。

从受力角度分析，滚花结构除了提供摩擦力，还能在一定程度上提升套筒的表面刚度，网纹的凹凸结构相当于在套筒外表面增加了密集的加强筋，相比同壁厚的光滑套筒，抗扭变形能力更强，拧动锁紧时的受力变形量更小，长期使用不会因为反复受力出现外壁凹陷、滚花磨平的问题。套筒的材质一般选用中碳钢做调质处理，表面滚花后做发黑防锈处理，既能满足日常使用的强度要求，又能抵抗车间环境里的切削液、水汽腐蚀，使用寿命比普通低碳钢制作的套筒长很多。

很多新手做结构设计时，容易忽略这类操作辅件的细节设计，觉得只要尺寸能对上就行，实际上滚花的参数、套筒的壁厚、两端定位段的长度，都会直接影响现场操作的便利性和加工稳定性，比如定位段太短的话，套筒装夹后会出现歪斜，导致刀杆偏心，加工出来的内孔出现锥度；定位段太长的话，套筒整体长度增加，会占用刀架的安装空间，相邻工位的刀具布置会受限制。这个结构在设计时把定位段长度控制在套筒外径的0.8倍，既保证了装夹的稳定性，又不会过多占用安装空间，适配市面上大多数常规车床的刀架安装尺寸。

另外，滚花的加工工艺也在结构设计时做了考量，选用的是标准模数的网纹滚花刀，加工时不需要定制特殊刀具，普通车床上就能完成滚花工序，加工成本可控，后期如果出现滚花磨损，车间维修工位就能自行修复，不需要返厂或者更换整个零件，降低了生产现场的维护成本。中空内孔的内壁做了去毛刺处理，刀杆穿入时不会被内壁的毛刺刮伤，保证刀杆移动时的顺畅度，微调刀片尺寸时手感均匀，不会出现卡顿导致的尺寸调整过量问题。
