5/8-11ID插入节外螺纹滚花结构件

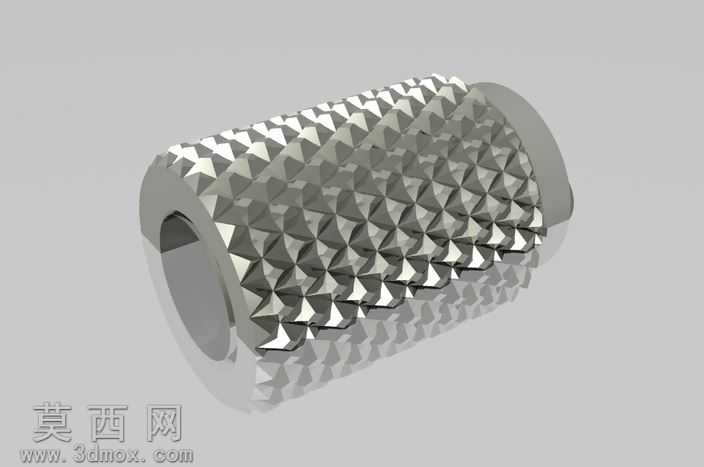

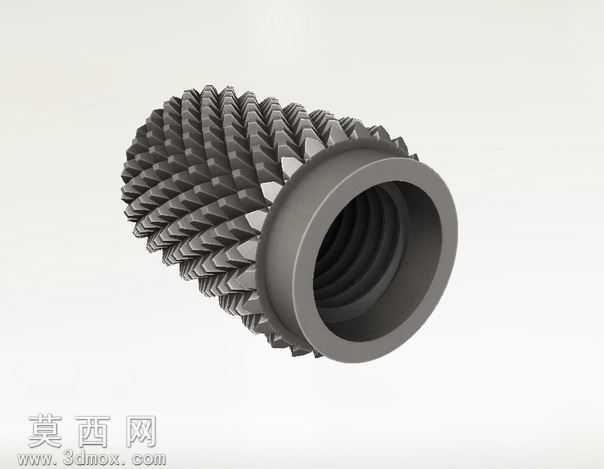

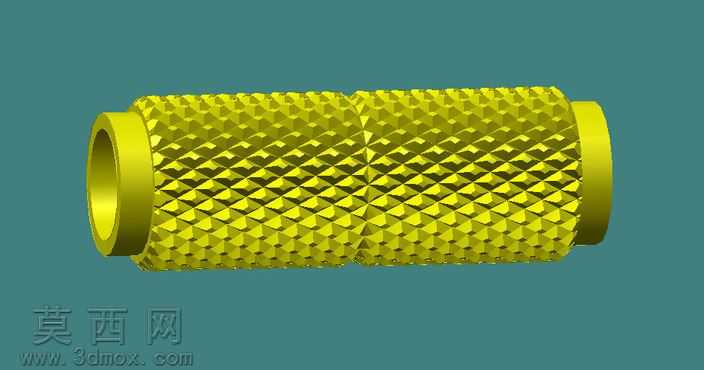

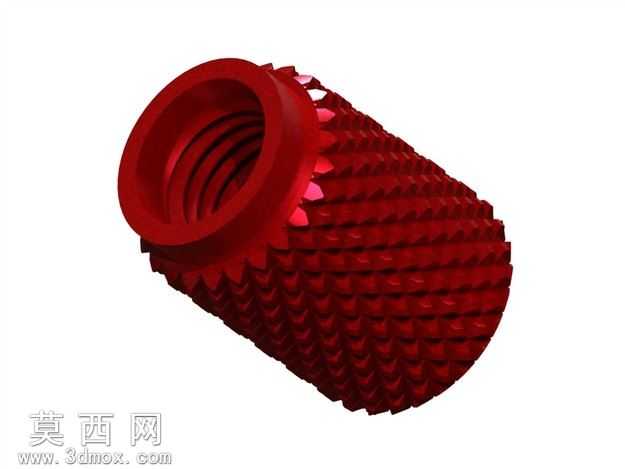

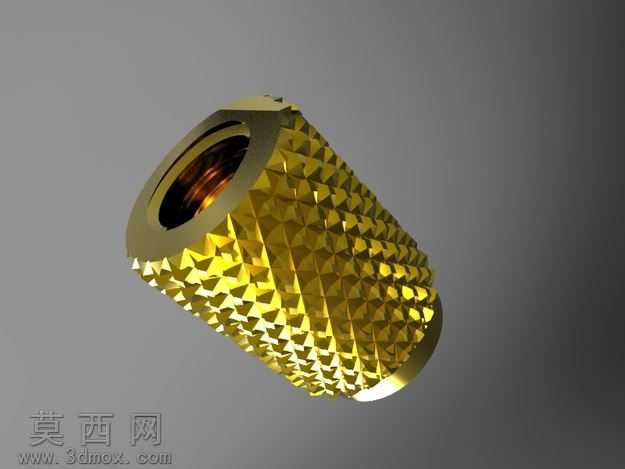

本作品为5/8-11规格ID插入节三维建模作品，建模阶段采用参数化设计逻辑，首先以回转特征构建零件的基体轮廓，精准控制内螺纹的公称直径、螺距与牙型角度，匹配5/8-11的统一螺纹标准，保证内孔螺纹的啮合精度与装配适配性。外表面的交错滚花齿结构是建模的核心难点，先通过螺旋线命令生成对应导程的螺旋路径，再绘制单个滚花齿的截面轮廓，沿螺旋路径进行扫掠切除得到单条齿形阵列基础，随后通过圆周阵列与轴向阵列的组合操作，完成整周交错排布的滚花齿构建，过程中严格控制齿距、齿高与齿形夹角，还原滚花结构的防滑握持特性，同时对齿根与齿顶位置添加对应圆角过渡，避免应力集中问题，符合实际五金零件的加工工艺要求。零件端部的凸缘结构采用拉伸凸台命令生成，对凸缘与外圆、内孔的衔接位置做倒角处理，去除锐边的同时提升装配导向性。材质渲染阶段选用哑光碳钢材质，调整金属粗糙度参数至合适数值，还原五金零件的磨砂金属质感，对滚花齿的齿面做细微的粗糙度差异化处理，模拟滚花加工后的表面纹理效果，内孔螺纹面添加轻微的机加工纹理贴图，提升模型的真实感。结构设计上充分考虑插入节的实际使用场景，内螺纹用于与对应规格的外螺纹件实现紧固连接，外表面滚花结构可在无工具辅助的场景下提供足够的握持摩擦力，方便手动拧紧操作，端部凸缘可起到轴向限位作用，避免装配时插入过深影响连接稳定性。建模过程中所有特征均保留完整参数，可根据实际使用需求调整螺纹规格、滚花齿密度、零件整体长度等参数，适配不同的装配场景，模型的几何公差与形位公差均参照通用五金配件的行业标准设定，可直接用于后续的工程图导出、加工模拟或者装配仿真使用。
