1-1/4规格防滑橡胶支撑脚垫结构设计

在各类工业设备、检测仪器、商用柜体的底部支撑设计中，橡胶脚垫是看似不起眼却直接影响设备运行稳定性、放置防滑性、震动传递抑制效果的核心小部件，本次设计的1-1/4规格橡胶支撑脚，正是针对中小载荷设备的底部支撑需求开发的专用结构件。从实际应用场景来看，这类橡胶脚垫广泛覆盖实验室小型检测设备、台式工控装置、中小型电气柜、商用厨房设备、户外便携机电产品的底部支撑环节，不同场景对脚垫的性能要求存在明显差异：实验室设备需要脚垫具备良好的隔震性能，避免外界微震动传递至设备内部影响检测精度；户外便携设备需要脚垫的橡胶材质具备耐候性，长期暴露在高低温、紫外线环境下不出现开裂、硬化问题；商用柜体类产品则需要脚垫具备足够的静摩擦系数，在光滑瓷砖、环氧地坪表面放置时不会出现意外滑移，同时要兼顾一定的高度调节冗余，抵消地面不平整带来的柜体晃动问题。

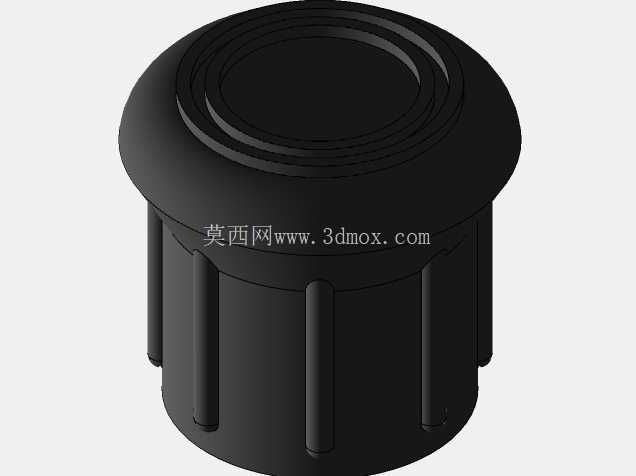

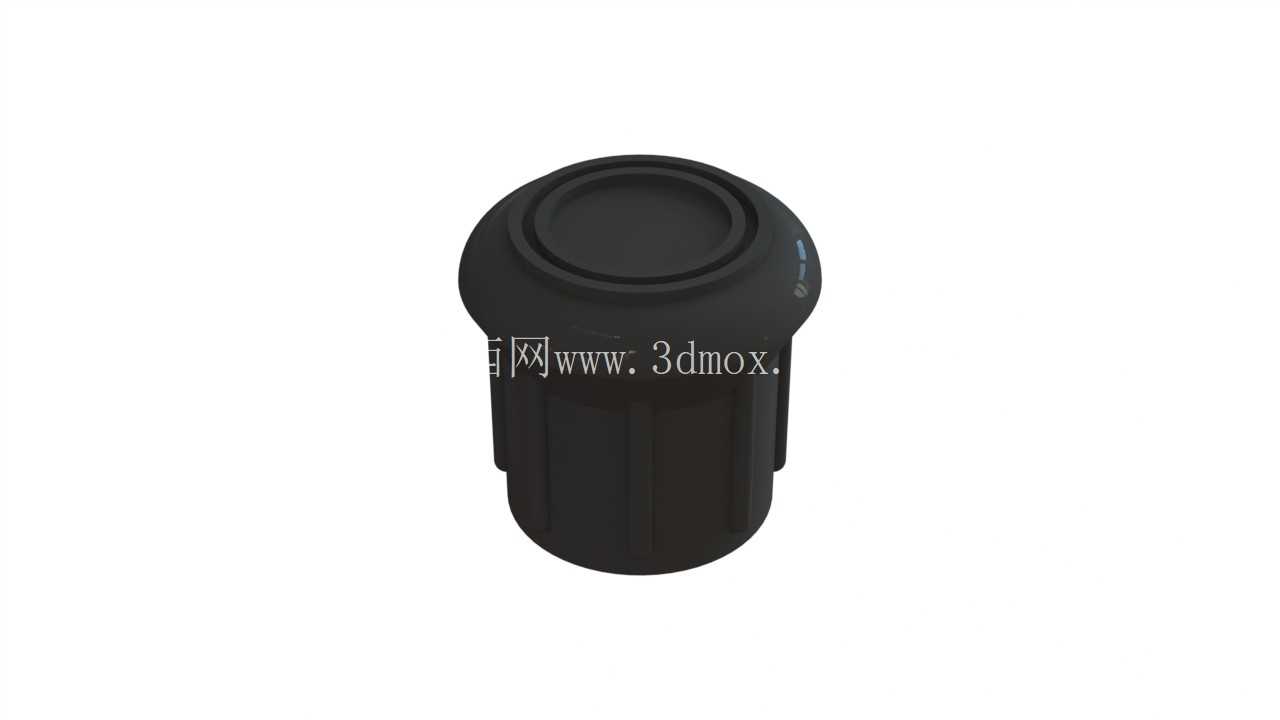

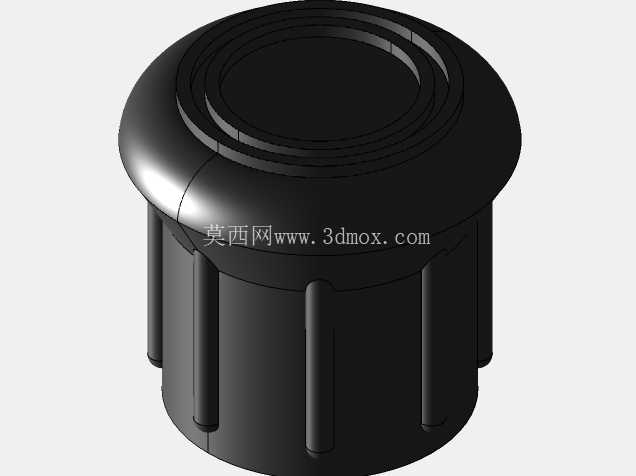

从产品功能特性来看，这款橡胶脚垫采用一体化嵌件结构设计，主体支撑部分为耐油丁腈橡胶材质，内部嵌入金属衬套作为载荷传递核心，避免橡胶本体长期承受集中载荷出现蠕变塌陷。橡胶主体的上部设计有环形密封凸台，安装后凸台会被压紧在设备底板与脚垫本体之间，既可以阻挡灰尘、水渍从安装孔位置渗入设备内部，也能避免金属安装件直接与设备底板硬接触产生摩擦异响。脚垫的侧面设计有竖向防滑筋条，在手动旋拧安装时可以提供足够的摩擦力，无需借助专用工具即可完成徒手装配，大幅提升产线装配效率。底部接触端面设计有内凹式环形防滑槽，当脚垫承受设备重量压紧在接触面时，环形槽内部的空气被排出形成局部微负压，进一步提升脚垫与光滑接触面的吸附防滑能力，同时环形槽还可以容纳接触面的少量灰尘、细小颗粒，避免颗粒垫在脚垫底部导致放置不稳。

在设计思路层面，这款脚垫的结构参数完全匹配英制1-1/4安装规格的设备底板需求，整体高度控制在适配中小设备底部间隙的范围内，不会因为脚垫过高导致设备重心上移影响放置稳定性，也不会因为脚垫过矮导致设备底部与地面间隙不足，影响底部线缆排布、通风散热需求。内部金属衬套的内孔尺寸匹配常用的安装螺栓规格，衬套的上端设计有翻边结构，翻边嵌入橡胶本体内部形成机械咬合，避免长期承受载荷时橡胶与金属衬套出现脱粘分离。橡胶材质的邵氏硬度经过多轮验证调整，硬度过高会导致隔震效果下降、防滑性能不足，硬度过低则会导致长期承载后出现永久压缩变形，设备放置一段时间后出现高低不平的问题，最终选定的硬度区间可以兼顾承载能力、隔震性能与抗变形能力，在额定载荷下长期使用的压缩永久变形量控制在行业标准允许的范围内。

从安装边界来看，这款脚垫采用嵌入式安装方式，设备底板只需要开出对应尺寸的安装孔，将脚垫上端的定位柱插入安装孔后，依靠橡胶本身的弹性卡紧即可完成初步固定，再通过内部的螺栓锁紧即可完成最终装配，不需要额外设计复杂的固定结构，对设备底板的厚度适配范围较宽，从1mm厚的薄钣金到10mm厚的塑料底板、金属底板都可以稳定安装。脚垫的最大外径经过优化，在保证支撑稳定性的前提下尽可能减小占用空间，不会突出设备底部边缘影响外观，也不会在设备并排摆放时出现相邻脚垫干涉的问题。在实际选型应用中，需要根据设备的总重量核算单只脚垫的承载载荷，确保四只脚垫的总承载能力留有足够的安全冗余，避免长期过载使用导致橡胶提前老化失效；如果应用在有油污、化学试剂接触的场景，还可以根据需求更换氟橡胶材质的本体，提升耐化学腐蚀能力；如果应用在需要经常移动的设备上，可以适当调整橡胶的摩擦系数，既保证放置时的防滑性，也避免推移设备时摩擦力过大导致脚垫脱落。

很多结构设计人员在选型脚垫时往往只关注安装尺寸与承载重量，忽略了脚垫的形位公差、橡胶材质的抗蠕变性能、底部纹路的防滑设计细节，这些细节恰恰是影响设备长期使用体验的关键：如果脚垫的上下端面平行度公差过大，安装后会出现单只脚垫虚接的问题，设备放置后出现晃动；如果橡胶材质抗蠕变性能差，设备放置半年后就会出现脚垫被压瘪、设备高度下降的问题；如果底部防滑设计不合理，在光滑地面上轻微触碰就会出现滑移，带来安全隐患。这款1-1/4规格橡胶脚垫在设计过程中针对这些常见问题做了针对性优化，所有配合尺寸的公差都经过严格校核，橡胶配方经过长期老化测试验证，底部防滑结构经过不同接触面的摩擦系数测试，可以满足绝大多数中小载荷工业设备、商用产品的底部支撑需求，在三维建模过程中也充分考虑了模具脱模的工艺性，所有棱角位置都设计了合理的脱模斜度与圆角，避免注塑、硫化成型时出现缺胶、飞边过厚的问题，后续开模量产的良率可以得到有效保障。
