外螺纹中空插入式管路连接接头

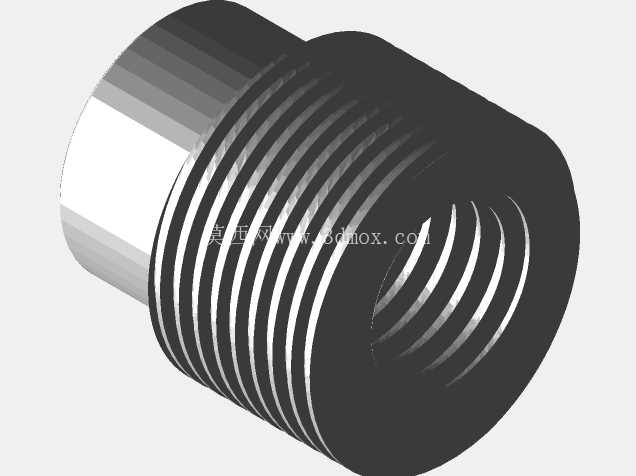

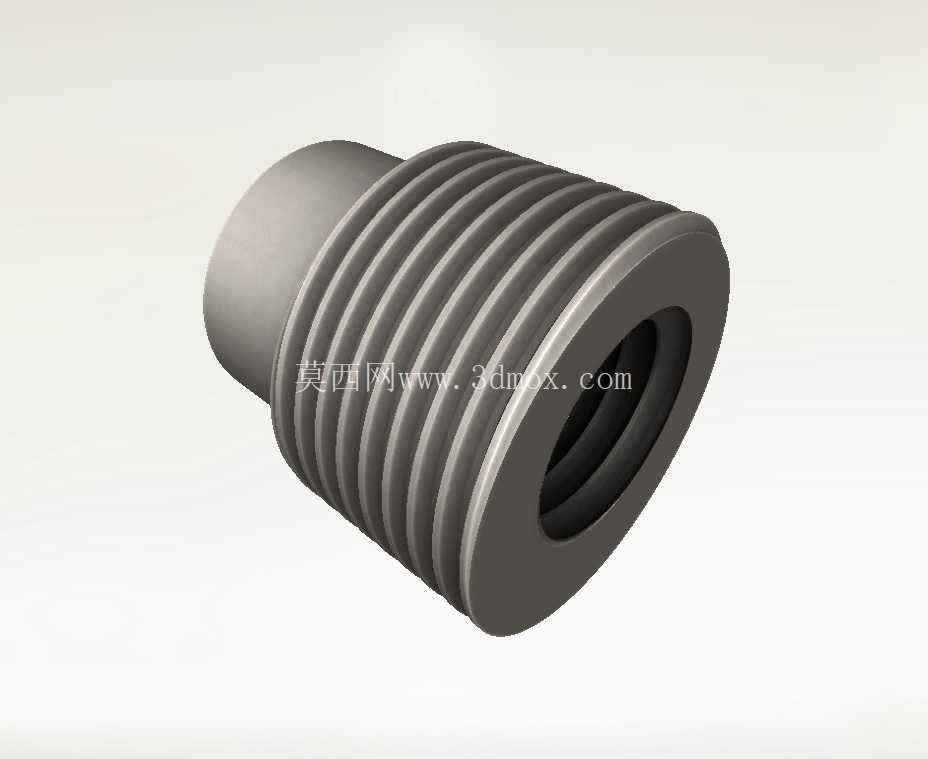

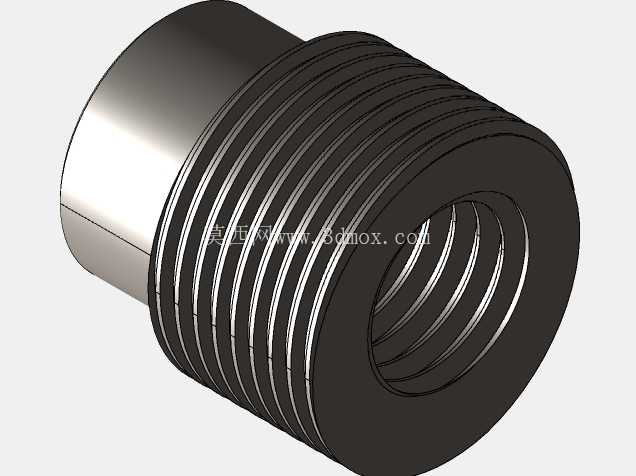

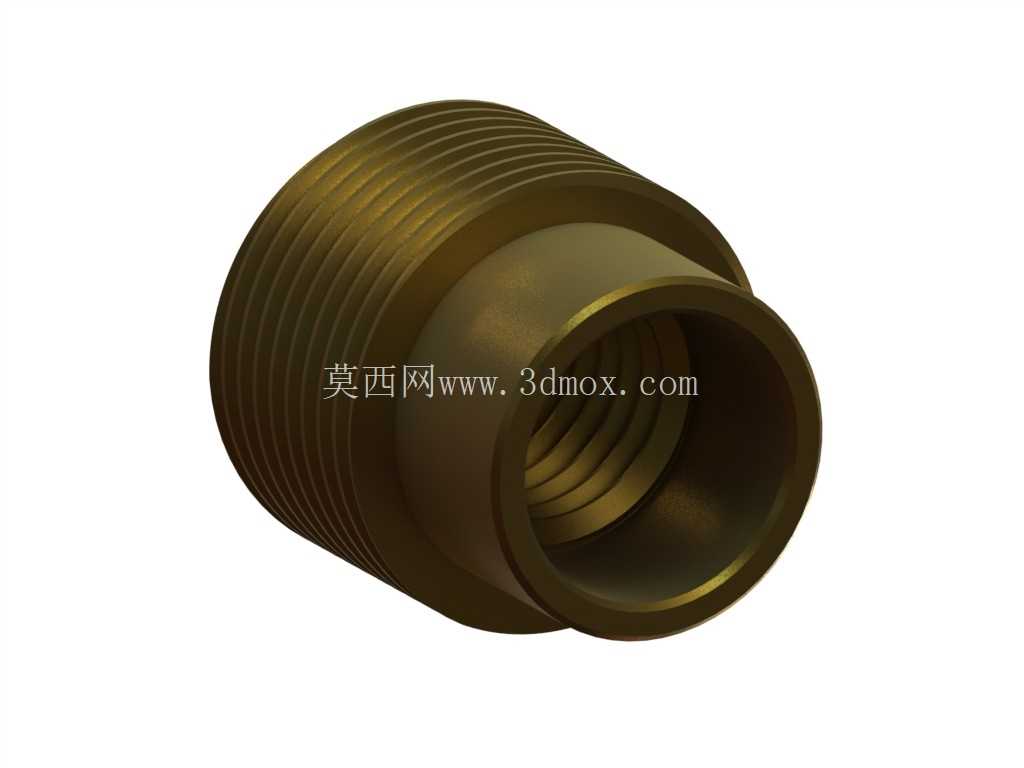

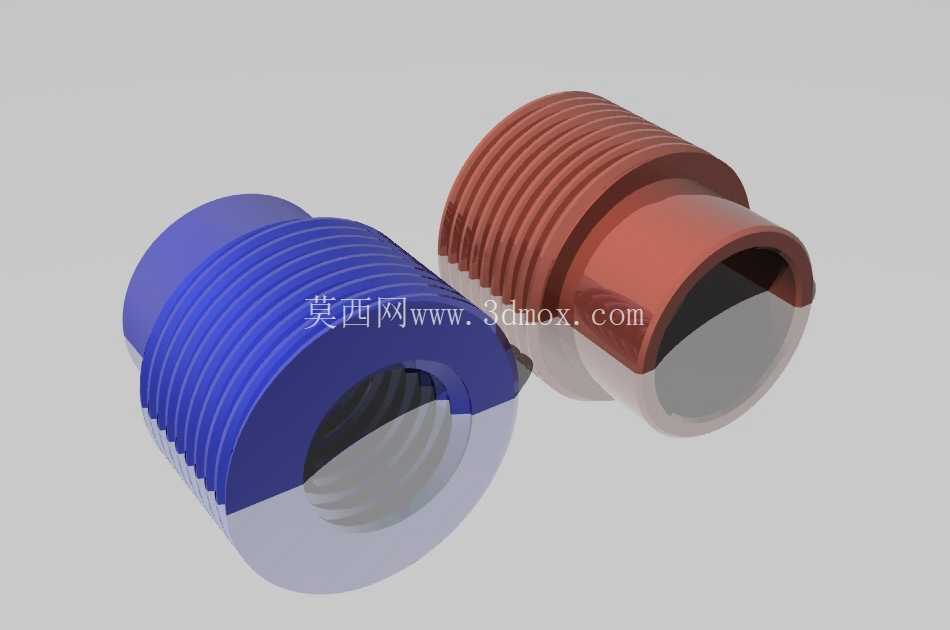

　　在流体输送管路、小型液压回路、气动控制系统的现场装配场景里，这类外螺纹中空插入件是解决不同通径管路转接的常用基础零件，很多时候现场布管遇到硬管与软管衔接、不同通径管路对接的工况，不需要额外加工定制接头，选对应尺寸规格的插入件就能快速完成装配，大幅降低现场改管的加工成本。从结构设计来看，该零件采用外螺纹加光杆插入端的组合结构，外侧的连续外螺纹段用于和对应规格的内螺纹基座、阀块接口实现螺纹紧固连接，螺纹段末端的凸缘结构可以在拧紧时起到轴向限位作用，避免接头过度旋入造成螺纹损伤或者接口密封失效，凸缘的端面可以根据实际工况加装平垫片或者组合密封圈，实现端面静密封，防止管路内的流体从螺纹配合间隙渗漏。

　　光杆插入端的外径尺寸匹配对应内径的软管或者薄壁硬管，插入端的端部做了小角度倒角处理，装配时可以顺畅插入管路内部，不会刮伤软管内壁造成密封隐患，插入段的长度经过合理设计，既保证插入后有足够的接触面积防止管路受拉脱落，又不会因为插入过深造成管路通径被过度占用，影响流体输送的通流能力。零件整体为中空贯通结构，内部流道做了平滑过渡处理，没有突兀的台阶或者锐角，流体经过时的局部阻力损失更小，不容易在流道内部形成介质沉积，对于输送带有微小颗粒的流体或者粘度较高的介质时，这种平滑流道的设计能有效降低堵塞风险。

　　建模过程中需要重点把控几个关键尺寸的公差配合：外螺纹的中径公差要符合普通螺纹的配合精度要求，保证和标准内螺纹件的互换性，避免出现拧入过松渗漏或者过紧无法装配的问题；插入端的外径公差要和适配管路的内径公差形成合理的过盈或者间隙配合，过盈量太大会造成装配困难甚至撑裂软管，间隙太大则会出现介质渗漏或者管路脱落的问题；凸缘的端面平面度需要控制在合理范围内，保证和密封垫片贴合时没有缝隙，避免密封失效。

　　从安装边界来看，该接头装配时需要预留足够的扳手空间，因为外螺纹段拧紧时需要用扳手卡住凸缘外侧或者螺纹段的工艺卡位，周边不能有其他管路或者结构件干涉扳手的操作行程，插入端连接软管后，需要在软管外侧加装喉箍或者卡箍进行二次紧固，尤其是在压力较高的气动或者液压回路中，仅靠插入端和软管的摩擦力无法承受较高的工作压力，必须额外增加紧固结构。这类接头在小型自动化设备的气路布置、实验台架的流体管路搭建、小型液压站的阀块接口转接场景中应用十分广泛，相比一体式的管路接头，这种插入式接头的结构更简单，加工成本更低，针对不同的插入端内径和外螺纹规格，可以快速形成系列化的零件库，设计选型时直接调用对应规格的模型即可，不需要重复建模，能有效缩短设备管路系统的设计周期。建模时还要注意螺纹收尾处的退刀槽结构，实际加工时外螺纹段末端需要预留退刀空间，避免螺纹加工到凸缘端面出现不完整牙型，影响装配和密封效果，内部流道和外螺纹、插入端的同轴度需要严格控制，同轴度偏差太大会造成装配后管路偏斜，产生额外的装配应力，长期受振动或者压力冲击时容易出现接头断裂或者密封失效的问题。
