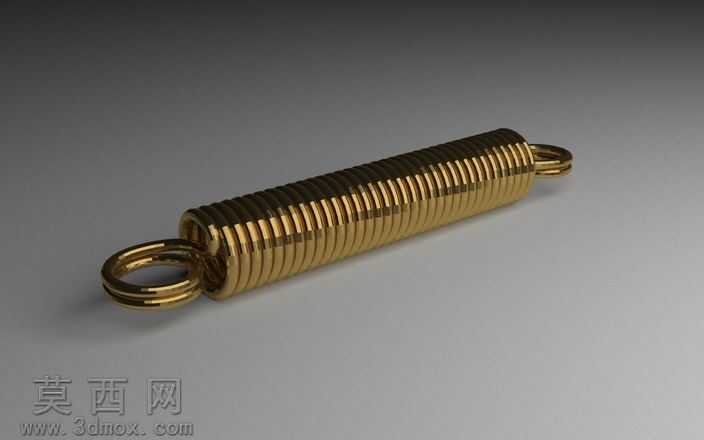

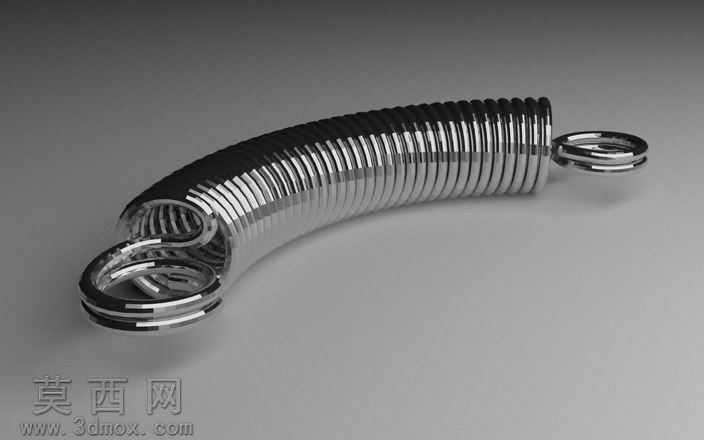

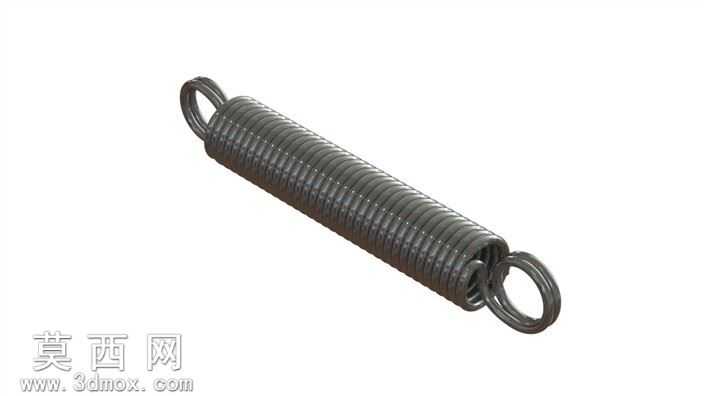

带双耳拉环的拉伸弹簧三维设计模型

本模型为带双耳拉环的拉伸弹簧三维设计成果，建模过程依托三维参数化设计思路完成，首先对拉伸弹簧的核心结构进行拆解，将其分为螺旋簧体、两端环形拉耳、端部收口结构三个独立建模模块，通过参数化曲线绘制螺旋扫描路径，精准控制簧体的节距、中径、钢丝线径参数，保证螺旋升角符合拉伸弹簧的常规力学设计要求，避免建模过程中出现螺旋线错位、簧体曲面褶皱的问题。在两端拉耳的建模环节，采用空间曲线拟合拉环的弯曲成型轨迹，通过扫掠特征完成拉耳与簧体端部的过渡衔接，重点处理拉耳与簧体连接位置的收口结构，模拟实际弹簧生产过程中端部并紧、弯折成型的工艺特征，保证连接位置的曲面过渡顺滑，无生硬的几何拼接痕迹。材质渲染阶段，针对弹簧常用的碳素弹簧钢材质进行参数调试，赋予模型高反光度的深灰金属质感，调整金属表面的粗糙度数值，模拟弹簧经过表面氧化处理后的哑光金属效果，同时添加细微的表面纹理贴图，还原五金弹簧成品的真实表面质感，避免渲染效果过于塑料化。结构设计层面，严格遵循拉伸弹簧的工作原理，保证两端拉环的中心轴线与簧体中心轴线共面，拉环的内径尺寸符合常规挂载需求，簧体的有效圈数、并紧圈数比例符合通用拉伸弹簧的设计规范，模型整体为可编辑的参数化结构，可通过调整线径、中径、有效圈数、拉环尺寸等参数快速衍生出不同规格的拉伸弹簧模型，适配不同的机械设计场景使用需求。建模过程中对模型的几何公差进行了合理控制，所有曲面均经过连续性检查，不存在破面、重叠面、非流形几何等问题，可直接用于后续的装配模拟、工程图导出、3D打印验证等工作，能够为机械结构设计中的弹性连接件选型、装配干涉检查提供精准的三维数字模型支撑。
